三通式法兰连接金属角式流体控制阀

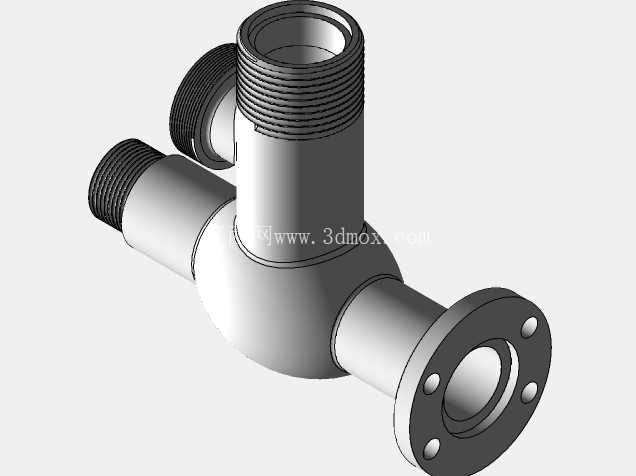

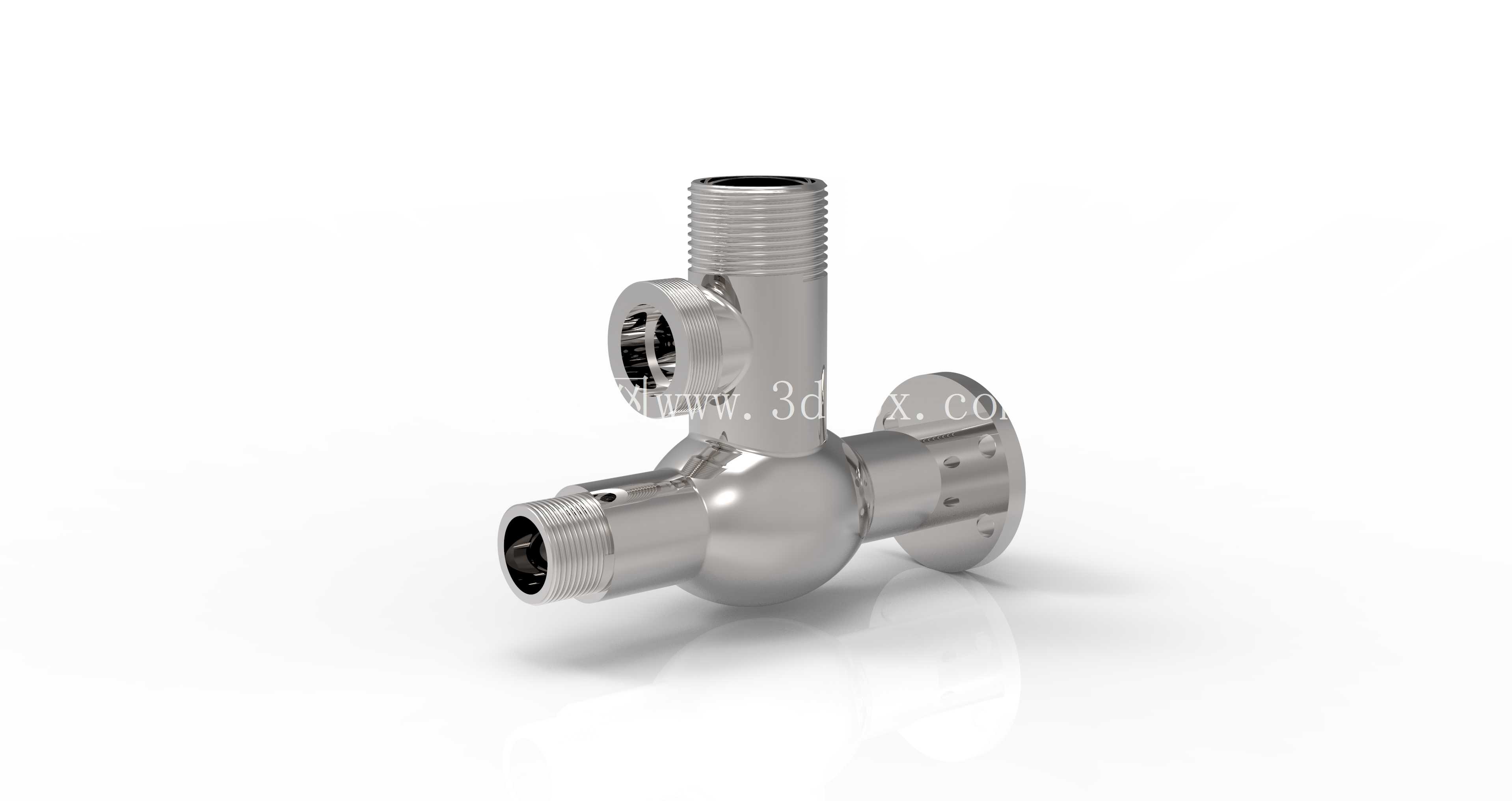

　　这款角式法兰阀体主要应用在中小口径流体输送管路的分流、换向与截流场景，常见于日化生产管线、实验室流体回路、中小型水处理设备的支路管控环节，也可适配压缩空气、低压惰性气体等气态介质的管路通断控制，相比直通式阀件，它能在管路直角转向位置直接完成安装，省去额外的弯头转接配件，减少管路接头数量的同时也降低了潜在的泄漏点风险。从结构设计来看，阀体采用一体式锻造基体加工成型，三个接口分别承担不同的连接功能：一端为标准法兰连接端，法兰盘上预设均匀分布的螺栓过孔，可与对应通径的法兰管路端面通过螺栓紧固，配合密封垫片实现端面静密封，适合需要频繁拆装检修的管路节点；另外两端为外螺纹连接端，螺纹规格匹配常规低压流体管路的管螺纹标准，可直接与内螺纹管路、软管接头旋接，适配不同走向的支路布设需求。

　　阀体内部的流道采用圆弧过渡设计，没有直角突变的流道截面，能有效降低介质流经阀体时的局部阻力损失，减少湍流产生的概率，对于含有微小固体颗粒的介质，也能降低颗粒在阀腔内沉积卡滞的风险。设计过程中优先考虑了安装边界的适配性，法兰端的端面到阀体球形中腔的中心距控制在常规角阀的安装尺寸范围内，两个外螺纹接口的轴线相互垂直，且其中一个螺纹接口的轴线与法兰端轴线重合，可直接替换同通径的常规角阀安装位，不需要对原有管路进行大规模改造。

　　阀体的中腔采用球形回转体结构，相比柱状阀腔拥有更好的承压性能，在同等壁厚条件下能承受更高的管路工作压力，壁厚设计参考低压流体输送用金属阀体的壁厚规范，在接口过渡位置做了局部加厚处理，抵消螺纹加工、法兰焊接（或一体成型）带来的应力集中问题，避免长期受压后出现应力开裂。外螺纹接口的根部设计有退刀槽结构，既方便螺纹加工时的退刀操作，也能在管路旋接时为密封生料带、密封圈提供限位空间，防止密封件被挤入螺纹间隙造成密封失效。法兰盘的密封面采用突面结构，适配常用的非金属平垫片，安装时不需要特殊的对中工具，只要螺栓均匀紧固即可达到可靠的密封效果。

　　在实际选型应用中，这款阀体可搭配不同的阀芯组件实现不同的控制功能：搭配截止型阀芯可实现管路流量的调节与截流，搭配止回阀芯可实现介质的单向流动防止倒流，搭配球阀阀芯可实现快速的通断切换。阀体的外露接口边缘都做了倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能在管路对接时起到导向作用，提升安装效率。考虑到管路安装时的操作空间需求，阀体两个外螺纹接口的外露长度预留了足够的管钳操作空间，法兰盘的螺栓孔位置也避开了阀体中腔的凸起部分，紧固螺栓时扳手不会与阀体本体发生干涉。整个阀体的外表面采用抛光处理，降低了外表面的粗糙度，对于有洁净要求的应用场景，也能减少外表面的污物附着，方便日常清洁维护。流道内部的加工粗糙度控制在合理范围内，减少介质流动时的阻力，也避免粗糙表面残留介质造成的交叉污染，对于食品、医药类的低压输送场景，只要搭配对应卫生级的密封件与阀芯即可满足使用要求。
