多工位可变弹簧支撑承载机架结构设计

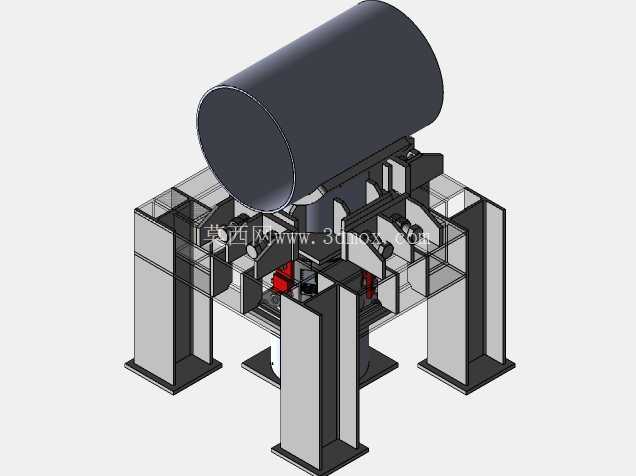

　　在重载缓冲支撑、多工位载荷适配的工业场景中，这类带可变弹簧组件的支撑机架常被用于需要动态调整支撑刚度、匹配不同上部载荷的工位，比如重型工件的中转承载台、试验台架的弹性支撑单元、生产线末端的缓冲承接工位，能够在承受上部柱状重载部件的同时，通过可变弹簧的刚度调节特性，抵消载荷传递过程中的冲击振动，避免刚性支撑带来的结构应力集中问题。从结构设计逻辑来看，整个机架采用四立柱对称支撑布局，四根箱型结构的支撑立柱分布在底座四角，立柱底部设置方形安装法兰，可通过地脚螺栓与地面基础或下部安装平台固定，安装边界需要预留至少超出立柱外轮廓150mm的操作空间，方便螺栓紧固与后期维护，整体机架的上部承载面中心区域预留了可变弹簧组件的安装腔，上部的圆柱状承载筒通过铰接支座与机架主体连接，能够在一定角度范围内自适应调整承载姿态，匹配上部载荷的安装偏差。

　　可变弹簧组件作为核心功能部件，布置在承载筒与下部底座之间的腔体内，采用多组弹簧并联的结构形式，可通过调整弹簧的预压缩量改变整体支撑刚度，适配从几吨到十几吨不等的上部载荷，当上部载荷出现瞬时冲击时，弹簧组能够快速吸收冲击能量，避免载荷直接传递到立柱与基础结构，延长整套支撑装置的使用寿命。设计过程中需要重点考量立柱的抗弯截面模量，因为上部承载筒存在偏载工况，四根立柱不仅要承受垂直方向的压应力，还要承受偏载带来的弯曲力矩，所以立柱采用钢板拼焊的箱型截面，相比同等重量的H型钢截面，箱型结构的两个方向抗弯惯性矩更均衡，能够更好应对不同方向的偏载载荷。

　　在安装边界的尺寸控制上，整套机架的横向跨距需要根据上部承载筒的直径确定，要保证承载筒在最大摆角状态下，不会与四根立柱发生结构干涉，通常会在承载筒与立柱内侧预留至少30mm的安全间隙，同时弹簧组件的安装腔需要设置可拆卸的检修盖板，方便后期更换弹簧、调整预压量，不需要完全拆解上部承载结构。从实际使用的工况适配来看，这类结构常被应用在需要变刚度支撑的试验场景，比如重型部件的振动测试台架，通过调整可变弹簧的刚度，可以改变整个支撑系统的固有频率，避开测试过程中的共振区间，保证测试数据的准确性；也可用于生产线的重载缓冲工位，当重型工件从输送线转移到承载台时，弹簧的缓冲作用能够降低工件放置瞬间的冲击，保护工件表面与输送线末端结构。

　　在细节设计上，承载筒与机架的铰接部位采用自润滑轴承，不需要频繁加注润滑脂，能够在多粉尘的工业环境下长期稳定工作，铰接轴的两端设置轴向定位挡圈，避免轴承受偏载时出现轴向窜动；弹簧组件的上下两端都设置了导向套，保证弹簧在压缩过程中始终沿垂直方向形变，不会出现侧向弯曲导致的卡滞问题，导向套采用耐磨铜合金材质，摩擦系数低，长期往复运动也不会出现过度磨损。底座部分采用框架式焊接结构，中间设置十字加强筋，提升底座的整体刚性，避免底座在重载下出现变形导致弹簧受力不均，所有焊接部位都需要做去应力处理，防止长期使用过程中焊接残余应力释放导致结构变形，影响支撑精度。
