剖分式带座滚动轴承支撑座结构设计

项目分类:轴承座 发布时间:2026-01-12 ID:1116476
  • 剖分式带座滚动轴承支撑座结构设计
  • 剖分式带座滚动轴承支撑座结构设计
  • 剖分式带座滚动轴承支撑座结构设计
  • 剖分式带座滚动轴承支撑座结构设计
  • 剖分式带座滚动轴承支撑座结构设计
  • 剖分式带座滚动轴承支撑座结构设计
  • 剖分式带座滚动轴承支撑座结构设计

在常规带式输送机、小型风机、轻工生产线传动轴系的支撑环节中,这类剖分式轴承座是应用频次极高的支撑部件,区别于整体式轴承座的装配限制,它不需要提前将轴承穿入轴端再完成座体安装,对于长轴、中间段轴颈的支撑场景,能大幅降低现场装配的难度,尤其是在设备后期维护更换轴承时,不需要拆解轴端的联轴器、带轮等传动件,仅需拆开上盖即可完成轴承的更换作业,能有效缩短设备停机维护的时长。

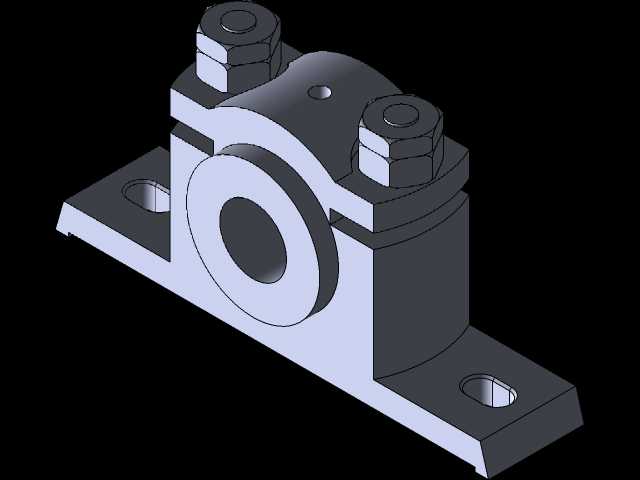

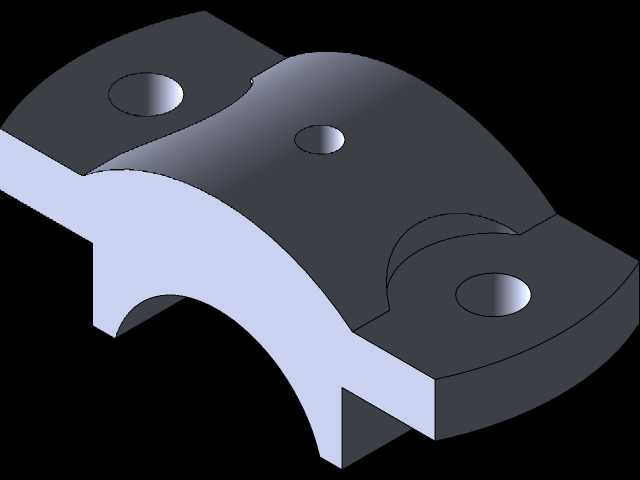

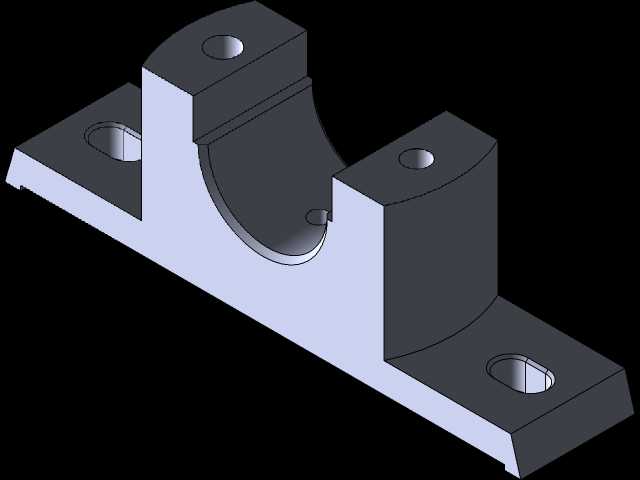

从结构设计逻辑来看,这款轴承座采用上下剖分的对合结构,结合面设置在轴承孔的水平中心位置,上盖部分预留了润滑油注油孔,可在设备运行过程中直接补充润滑脂,不需要拆解部件就能完成轴承的润滑维护,避免长期缺油导致的轴承磨损加剧问题。上下座体通过两套六角头螺栓配合六角螺母实现锁紧,螺栓孔位设计了沉台结构,螺母嵌入沉台后可避免设备运行过程中因振动导致的螺母松脱移位,同时也能减少外部磕碰对螺纹连接副的损伤。底座部分采用双侧带安装孔的翼型结构,两个长圆形安装孔分别布置在底座两端,长圆孔的设计可以补偿安装过程中底座与安装机架之间的孔位偏差,不需要对安装面进行二次扩孔修正,降低现场安装的加工工作量。

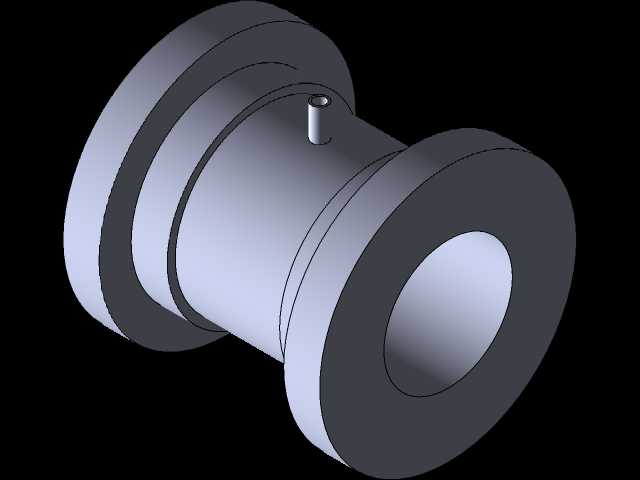

从安装边界尺寸来看,轴承孔的直径适配常用的中等载荷深沟球轴承或者调心球轴承,座体总高度控制在常规传动轴系的中心高范围内,底座的安装孔距匹配通用输送机机架的槽钢安装面尺寸,安装螺栓可采用普通六角头螺栓直接穿入固定,不需要额外加工螺纹孔。轴承座的壳体材料优先选用灰铸铁材质,灰铸铁的减震性能优于铸钢材料,在传动轴系运行产生振动时,铸铁材质的座体能吸收部分振动能量,减少振动向安装机架的传递,同时铸铁的铸造性能较好,适合这类形状相对复杂的座体批量生产,成本控制也更有优势。

在实际选型应用过程中,需要注意这类剖分式轴承座的适用载荷范围,它主要承受径向载荷,对于轴向载荷较大的轴系场景,需要配合带止推结构的轴承使用,或者在轴端增加额外的轴向定位结构。座体与轴承的配合采用基孔制过渡配合,既可以保证轴承外圈在座体内不会出现周向转动,也能在维护时顺利将轴承外圈从座体中敲出。上下座体的结合面在加工时需要保证平面度要求,合装后轴承孔的圆度误差要控制在允许范围内,避免合装后轴承孔出现椭圆变形,导致轴承运行时卡滞、温升过高的问题。

在三维建模过程中,这类部件需要重点关注几个关键尺寸的配合关系:首先是轴承孔的直径公差,需要和所选轴承的外圈公差匹配;其次是上下座体连接螺栓的孔位同轴度,避免合装时螺栓无法顺利穿入;再者是底座安装孔的位置度,要保证和机架安装孔的适配性;最后是注油孔的位置,要对准轴承的保持架间隙位置,保证润滑脂能顺利注入轴承滚动体区域。建模时可以先绘制下半座体的草图,通过拉伸、切除特征完成底座和下半轴承孔的结构,再通过对合面的镜像特征生成上半座体的基础结构,之后添加螺栓沉台、注油孔、安装孔等细节特征,最后完成螺栓、螺母等标准件的装配,装配时需要注意螺栓的预紧力要对称施加,避免单侧预紧导致座体变形。

从现场使用的反馈来看,这类轴承座最常见的失效形式除了正常的轴承磨损之外,还有上下座体连接螺栓松脱、底座安装孔开裂、结合面漏油等问题,因此在设计时可以在螺栓连接位置增加防松垫圈,底座安装孔的位置做适当的加厚处理,结合面处可以加工密封槽安装密封垫片,避免润滑脂从结合面渗漏。在粉尘较大的生产场景下使用时,还可以在轴承孔的两端增加密封端盖的安装位,配套毡圈密封或者橡胶密封圈,阻止外部粉尘进入轴承内部,延长轴承的使用寿命。
