双筒连接弯臂式机械支撑结构

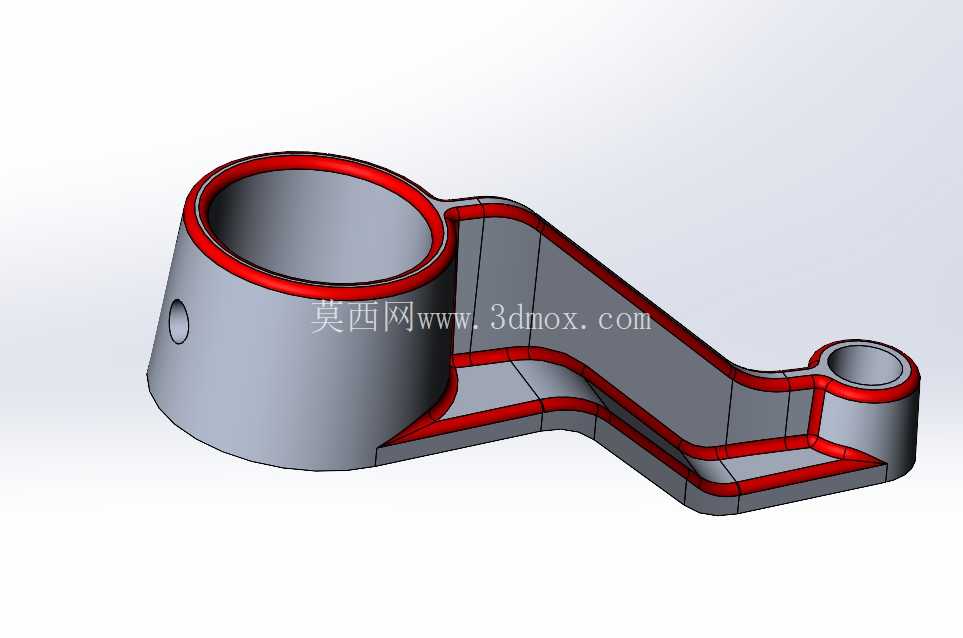

　　该结构属于典型的跨距式双点位连接支撑构件，常见于需要实现两个不同轴径回转部件的空间位置固定、同时传递特定方向载荷的机械装配场景中，比如轻工输送设备的张紧臂、小型动力机具的操纵连接架、专用工装的定位支撑臂等工况都能见到同类结构的应用。从结构功能来看，大直径筒座用于穿装主轴类构件，侧壁预留的小孔为径向顶丝定位孔，可在主轴穿入后通过紧定螺钉实现周向与轴向的锁止，避免工作过程中构件与主轴发生相对窜动；小直径筒座用于安装铰接销轴或者小规格导杆，实现与相邻摆动部件的铰接配合，两个筒座之间的弯臂为主要承力段，采用了等壁厚的中空结构设计，在保证整体抗弯抗扭刚度的前提下，尽可能降低构件自身重量，减少运动过程中的惯性载荷。

　　设计过程中首先需要确定两个筒座的中心距与空间相对位置，这一参数直接决定了所连接部件的运动行程与传力角度，弯臂的过渡圆角全部做了圆弧平滑处理，避免应力集中导致的疲劳断裂，尤其是筒座与臂身连接的根部位置，壁厚做了局部加厚处理，能够承受交变载荷下的长期冲击。从安装边界来看，大筒座的端面为装配基准面，安装时需要贴合对应支座的定位端面，保证主轴的垂直度要求，小筒座的端面预留了铰接部件的转动间隙，不会在摆动过程中与相邻零件发生干涉；臂身的截面采用了带加强翻边的槽型结构，相比实心臂身重量降低40%以上，同时侧向刚度能够满足额定载荷下的变形量要求，工作状态下臂身的最大变形量可控制在0.1mm以内，不会影响两端连接部件的运动精度。

　　侧壁的顶丝孔位置经过精准计算，锁紧后顶丝的作用力方向正对主轴的中心，避免锁紧时造成主轴偏斜，影响转动灵活性。这类结构在设计建模时需要重点关注壁厚的均匀性，若采用铸造工艺生产，均匀壁厚可避免浇注过程中出现缩孔、冷隔等缺陷，若采用钣金焊接工艺，等壁厚的板材弯折成型也能大幅降低加工难度，减少焊接变形量。弯臂的弯折角度经过力学优化，传力路径尽可能沿臂身轴线方向，减少附加弯矩对连接部位的载荷，在长期往复摆动的工况下，连接根部的应力水平可控制在材料许用应力的60%以内，满足常规机械设备的使用寿命要求。

　　两个筒座的内孔精度一般取H7级公差，能够与对应的轴类零件实现间隙配合，保证转动或者装配的顺畅性，筒座的端口处做了倒角处理，既方便装配时的导向，也能去除加工毛刺避免划伤装配人员或者配合零件表面。
