带加强筋斜置连杆摇臂结构设计

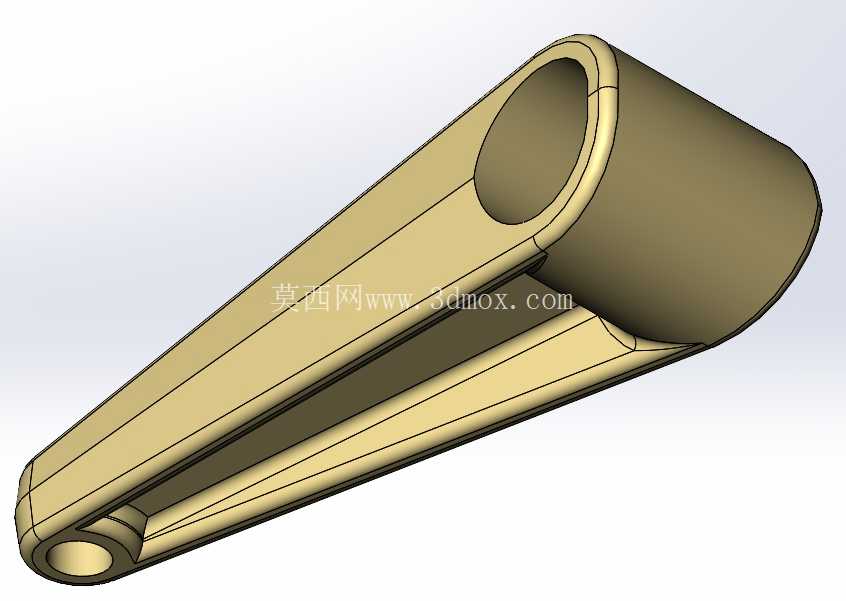

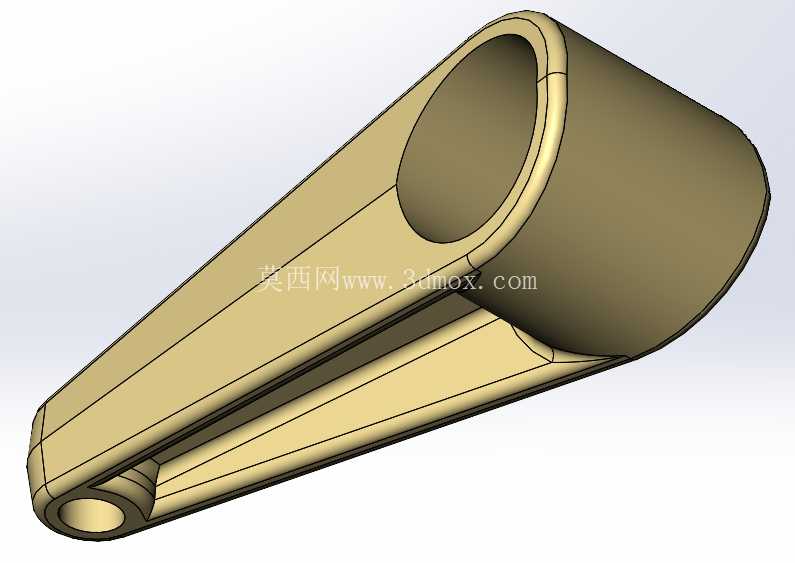

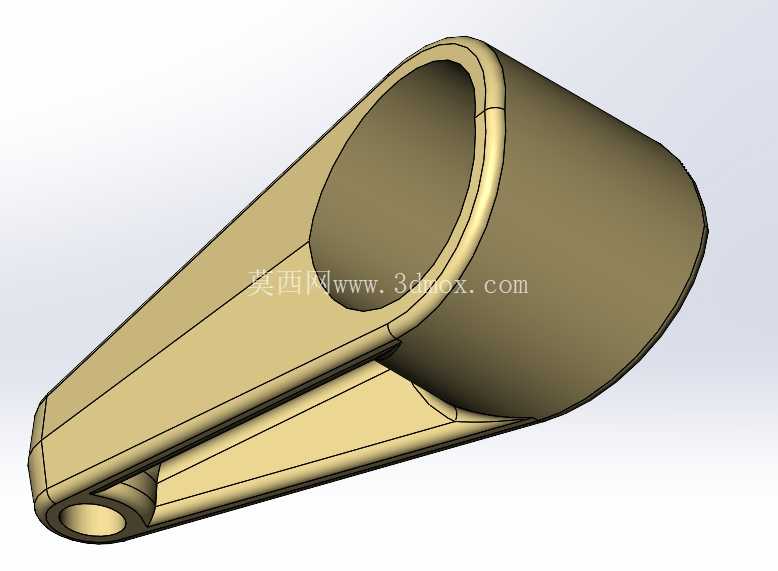

　　该摇臂类传动构件属于平面连杆机构中的核心执行部件，常见于轻工机械的间歇进给单元、小型输送设备的张紧调节机构、手动工装夹具的锁止传动链路中，承担动力传递、行程换向、载荷放大的核心作用，其结构合理性直接决定整套机构的传动效率与疲劳寿命。从结构布局来看，构件整体采用斜置变截面梁式设计，一端设置同轴通孔作为固定铰接支点，孔位内壁预留了标准衬套安装余量，可适配不同直径的铰接销轴，安装时需保证铰接孔轴线与安装基准面的垂直度公差控制在0.02mm以内，避免传动过程中出现卡滞、偏磨问题。

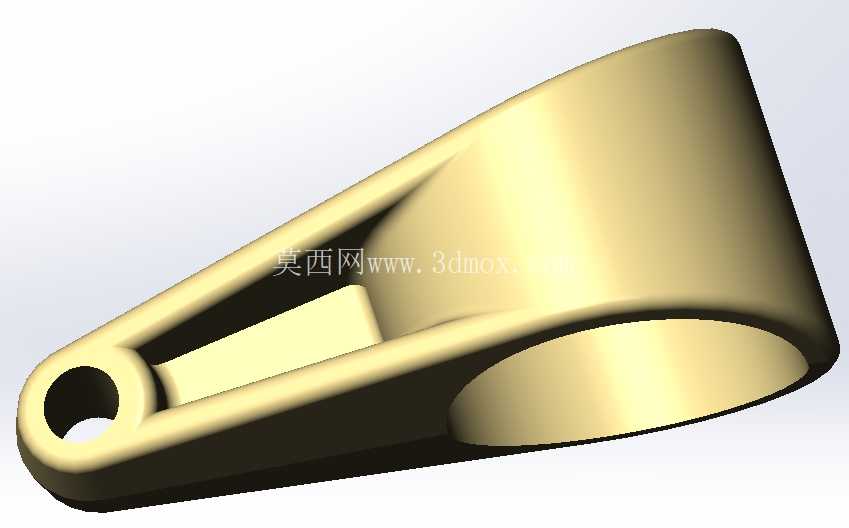

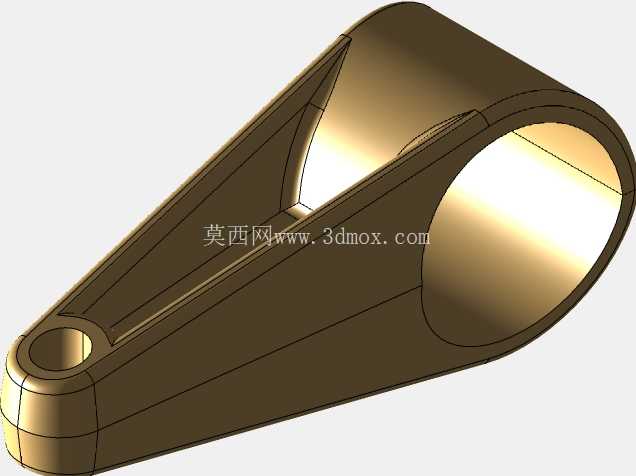

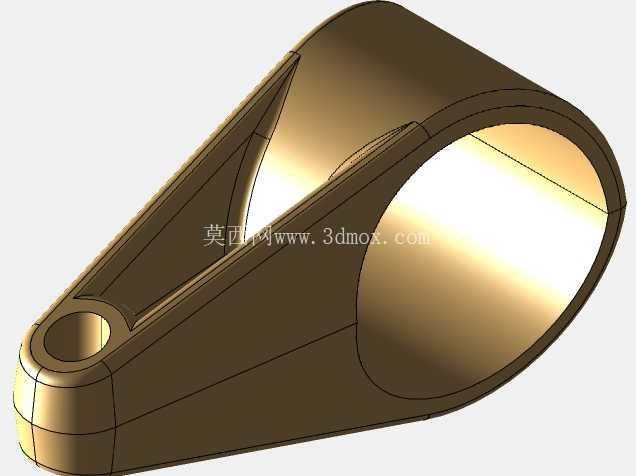

　　构件另一端为圆弧过渡的敞口式连接端，可通过销轴与执行端推杆、滑块或者摆杆相连，敞口边缘做了15°倒角处理，既方便装配时销轴的快速导入，也能减少应力集中导致的端部开裂风险。中间的连接臂采用非等厚的渐变截面设计，靠近铰接支点的位置截面厚度更大，可承受传动过程中最大的弯矩载荷，向连接端逐步收窄以降低整体构件重量，减少运动过程中的惯性冲击。中间的加强筋并未采用常规的抽壳后加筋工艺成型，而是通过拔模特征直接与主体结构一体化生成，筋位的走向完全贴合构件工作时的主应力迹线，能够在不额外增加壁厚的前提下，将臂身的抗扭刚度提升40%以上，同时避免抽壳结构带来的内壁应力集中、成型缩痕等问题。

　　筋位与主体壁面的过渡圆角统一设置为R2，既可以减少加工过程中的刀具磨损，也能避免热处理环节的应力开裂。从安装边界来看，构件的整体外轮廓在最大摆角范围内无突出干涉结构，铰接孔中心到连接端销轴孔中心的中心距为固定传动尺寸，设计时需根据整套机构的行程要求确定该尺寸公差，一般控制在±0.05mm即可满足常规传动精度要求。构件的主体壁厚根据载荷等级设置为3-5mm，既满足常规轻载传动的强度要求，也适配注塑、压铸或者金属铣削的加工工艺要求。在实际装配场景中，该类摇臂通常会搭配复位弹簧、行程限位块使用，铰接位置需定期加注润滑脂减少磨损，敞口连接端的销轴需加装开口销或者轴用挡圈防止松脱。

　　设计过程中需重点校核臂身的抗弯截面模量，确保在额定载荷下的最大变形量不超过中心距的千分之一，避免因构件变形导致传动精度下降。另外，构件表面的圆弧过渡全部采用G2连续曲面，既可以减少运动过程中的风阻与异物挂接，也能提升构件的整体视觉质感，适配对外观有一定要求的外露式机械结构。在多配置应用场景中，可通过调整臂身长度、铰接孔直径、加强筋高度三个核心参数，快速适配不同载荷等级、不同行程要求的传动机构，无需重新搭建整体建模框架，大幅提升同系列构件的设计效率。建模过程中需注意拔模角度的统一设置，所有沿脱模方向的壁面拔模角度设置为1°，既满足注塑或者压铸的脱模要求，也不会对构件的装配精度产生明显影响。
