2.5英寸带法兰柔性波纹连接管结构

在流体输送管路系统的布设场景中，硬管直连的方案往往难以适配安装位偏差、设备运行振动带来的位移补偿需求，带法兰底座的柔性波纹连接管，正是为解决这类工程痛点设计的管路连接件。这类构件常应用在通风排气、低压流体输送、设备进出口柔性接驳的工位，比如工业除尘设备的风道对接、小型流体设备的进出水口连接、需要缓冲振动的管路跨接场景，能够抵消安装过程中存在的轴向、小角度径向偏差，同时吸收设备运行时产生的微幅振动，避免硬接状态下管路应力集中导致的焊缝开裂、密封失效问题。

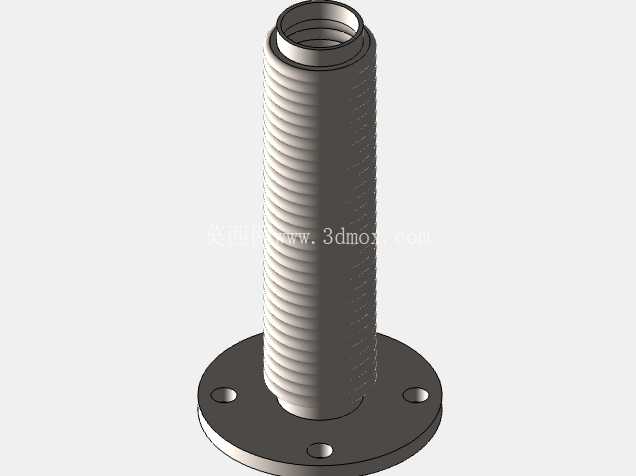

从结构设计来看，该构件整体分为三个功能段：底部的法兰安装座、中部的柔性波纹段、顶部的接口段。底部法兰采用圆盘式结构，沿圆周均匀布设三个安装通孔，孔位分布遵循等边三角形排布逻辑，这种排布方式相比两孔安装拥有更好的抗扭转稳定性，安装时通过螺栓穿过通孔与对接面的预设螺孔锁紧，即可实现底部的固定密封，法兰盘的厚度经过校核，能够保证螺栓锁紧时不会出现盘面翘曲，保证密封面的平面度要求。中部的波纹段是实现柔性功能的核心，波纹采用等距环形凸起结构，波高与波距的比例经过反复调整，既保证管壁拥有足够的轴向伸缩量与小角度弯折能力，又不会因为波高过大导致管壁承压能力不足，波纹段的整体长度决定了该构件的补偿行程，300mm的有效长度能够覆盖多数常规工位的偏差补偿需求，不需要额外拼接多段短管。顶部的接口采用内螺纹结构，能够直接与对应通径的外螺纹管路件旋接，接口端面预留了密封件安装位，装配时搭配密封圈即可实现端面密封，避免输送介质从螺纹缝隙泄漏。

建模过程中，首先需要确定核心参数边界：法兰盘的外径、安装孔的中心距与孔径、波纹段的通径与波型参数、顶部接口的螺纹规格，这些参数直接决定了构件的安装适配性。建模时先绘制法兰盘的截面草图，通过拉伸生成法兰基体，再对安装孔位进行阵列切除，保证三个孔的位置度公差符合装配要求；波纹段的建模采用扫描+阵列的方式效率更高，先绘制单波的截面轮廓，沿中心轴线扫描生成单圈波纹，再通过线性阵列完成整段波纹的构建，阵列时需要注意波峰波谷的衔接顺滑，避免出现建模棱角导致后续工程图导出时的线条错误；顶部接口部分先构建圆柱基体，再通过异型孔向导或者螺纹扫描生成内螺纹特征，最后将三个部分的实体进行组合，检查各段衔接处的过渡是否顺滑，不存在干涉或者薄壁缺口。

实际选型应用时，需要重点核对几个安装边界：首先是通径匹配，2.5英寸的通径对应DN65的管路规格，不能与其他通径的管路混接；其次是法兰安装面的平面度要求，如果对接面存在明显凹凸，即使螺栓锁紧也会出现密封泄漏，必要时需要在法兰面加装密封垫片；第三是柔性段的弯曲半径不能超过设计允许值，过度弯折会导致波纹处出现应力疲劳，长期使用会出现管壁开裂；另外该构件的承压能力与波纹段的壁厚直接相关，选型时需要根据输送介质的工作压力确认壁厚参数，避免超压使用导致的管路爆裂。在装配仿真环节，可通过三维软件的干涉检查功能，模拟管路安装时的偏差补偿状态，确认柔性段的伸缩量能够覆盖实际安装偏差，不会出现拉伸过长或者压缩过度的情况，保证实际装配时能够顺利对接，不需要现场二次修配管路。
