多通法兰式变径管路耦合连接结构

在流体输送管网、工业通风除尘系统、多支路介质汇流排的现场布设中，经常会遇到单路大口径主管需要同时对接多路不同口径支管的场景，常规等径三通、弯头搭配变径接头的组合方案，不仅会增加管路对接的焊缝数量、提升现场安装的密封风险，还会因为多段接头拼接带来的流道突变，增大介质输送过程中的局部阻力损失，尤其在含尘气流、高粘度流体输送场景下，直角拼接的接头位置很容易出现介质淤积、管壁冲刷磨损过快的问题。这款变径耦合结构正是针对这类工程痛点设计，整体采用一体化铸造成型的流道主体，搭配法兰对接端面，替代传统多段管件拼接的方案，从结构根源上减少管路连接的泄漏点。

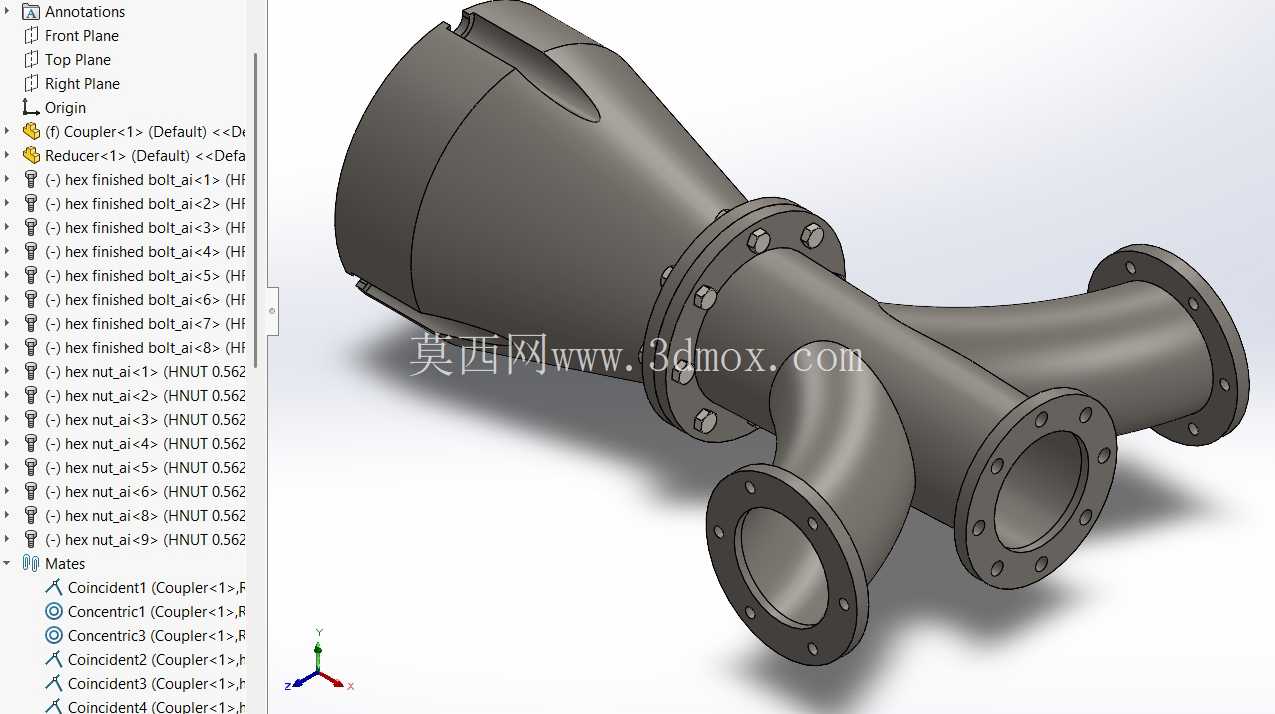

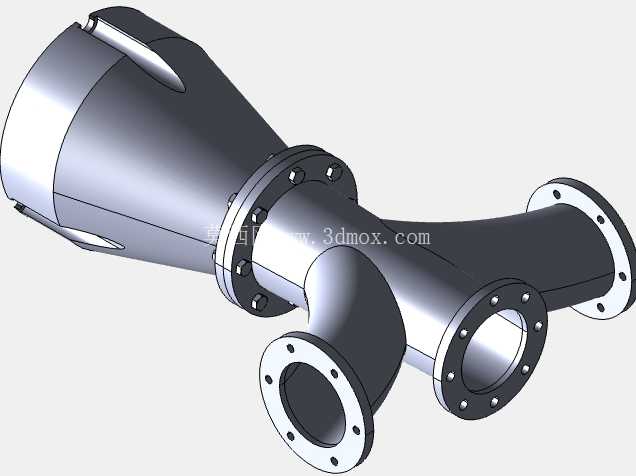

从实际功能来看，该耦合结构的大口径端用于对接上游主管道，三个不同朝向、不同通径的法兰接口分别对接下游各支路管线，内部流道采用顺滑的圆弧过渡设计，没有直角转折的突兀结构，介质从大口径端进入后，会顺着渐变的流道壁面自然分流到各个支路，能有效降低局部湍流的产生，减少输送过程中的压力损失，同时也能避免含尘介质在转角位置堆积，降低管路运维的清理频次。每个对接端面都采用标准法兰结构，法兰盘上的螺栓孔按照通用管路法兰的规范排布，现场安装时不需要额外加工转接件，直接匹配对应通径的法兰垫片、螺栓即可完成对接，安装公差适配性强，能吸收小范围的管路安装错位，降低现场施工的对位难度。

设计过程中，首先根据目标应用场景的主管通径、各支路的设计流量分配比例，确定各个接口的通径参数与分流角度，三个支路接口分别朝向不同的空间方向，避开管路布设中常见的支撑结构、相邻管线的干涉位置，让现场布管时不需要额外增加大角度弯头来调整走向。流道内壁的过渡曲面经过曲率优化，在保证整体结构强度的前提下，尽可能减小流道的突变角度，让介质分流过程中的流向变化更平缓；法兰盘的厚度根据对应通径的额定工作压力计算确定，螺栓孔的位置度公差严格控制，保证对接时螺栓能顺利穿入，不会出现孔位错位需要现场扩孔的问题。主体外壁在流道转折位置做了局部加厚处理，应对介质长期冲刷带来的壁厚损耗，延长结构的整体使用寿命，外壁的加强筋结构沿着流道走向布置，在不增加过多整体重量的前提下，提升结构的刚性，避免管路运行过程中因为压力波动产生结构变形，影响密封性能。

安装边界方面，该耦合结构的大口径法兰端为主要的承重对接端，安装时需要在靠近大端的位置设置对应的管路支撑，避免整体结构的重量全部压在连接螺栓上；三个支路法兰的朝向在设计时已经做了空间角度的避让，相邻法兰的螺栓安装位置预留了足够的扳手操作空间，现场紧固螺栓时不需要使用特殊的窄幅扳手，常规的呆扳手、棘轮扳手都能顺利完成操作。结构整体的轴向长度、各支路的伸出距离都经过紧凑化设计，在保证流道过渡长度足够的前提下，尽可能缩小整体占用空间，适合在管路布设空间紧凑的设备夹层、车间管网桁架上安装使用，不会因为结构尺寸过大挤占其他管线、设备的安装位置。对接法兰的密封面采用突面结构，适配市面上通用的非金属平垫片、金属缠绕垫片，能满足不同压力等级、不同介质特性的管路密封需求，不需要定制特殊规格的密封件，降低后期运维的配件采购成本。

在实际工程应用中，这类变径耦合结构常被用在除尘系统的风管分流段、工艺流体的多路分配节点、通风空调系统的风管分支位置，相比传统的多管件拼接方案，一体化的结构能减少至少3到4个管路对接焊缝，大幅降低施工阶段的焊接工作量，同时也减少了后期运行过程中焊缝位置泄漏的风险。对于结构设计从业者来说，这类一体化多通变径结构的建模过程，需要重点处理好多流道曲面的顺滑拼接、法兰与主体连接位置的应力过渡、螺栓孔的阵列排布与空间避让，避免出现流道面的褶皱、连接位置的应力集中问题，保证模型导入工程分析软件时能顺利划分网格，完成后续的流场仿真、结构强度校核工作。
