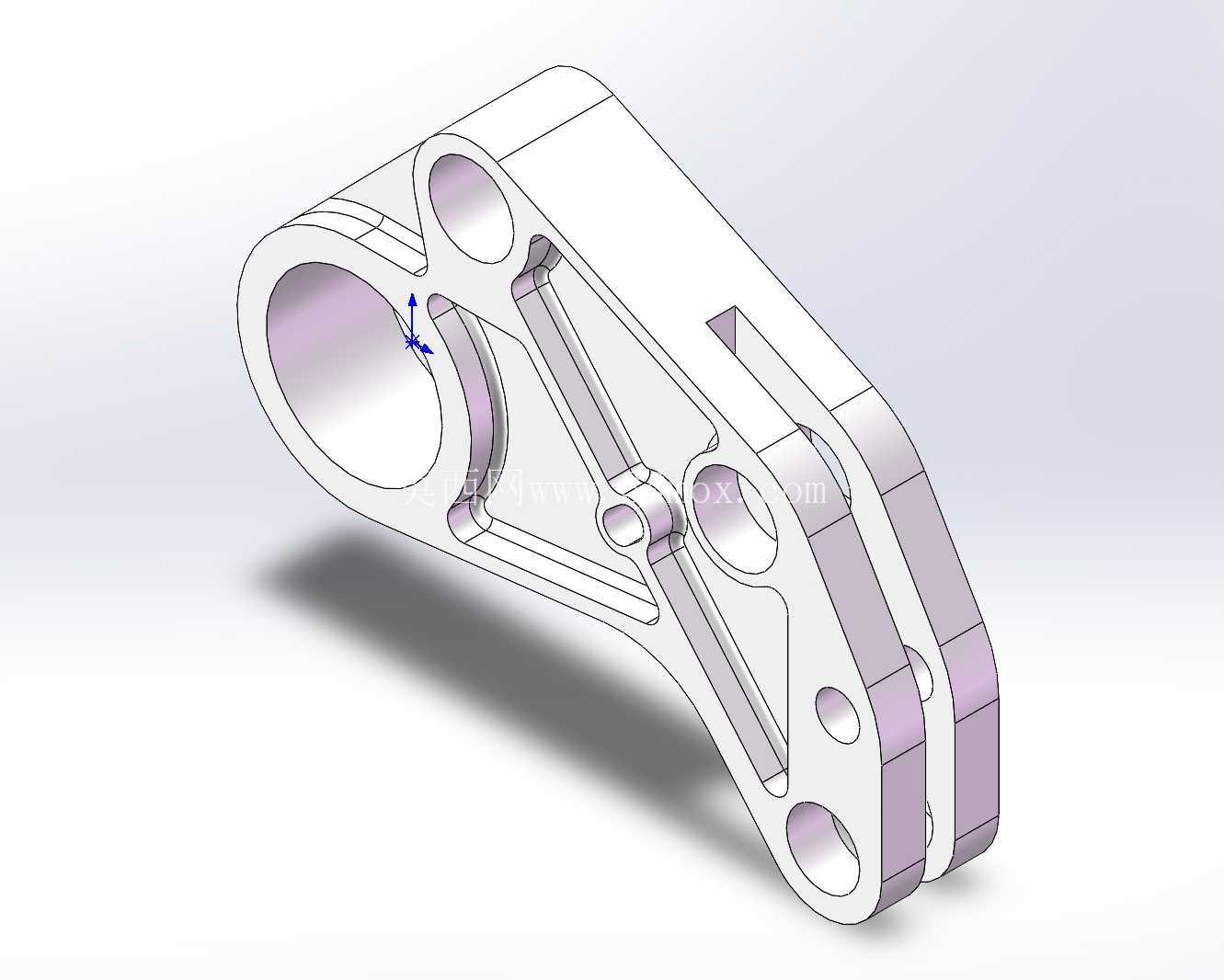

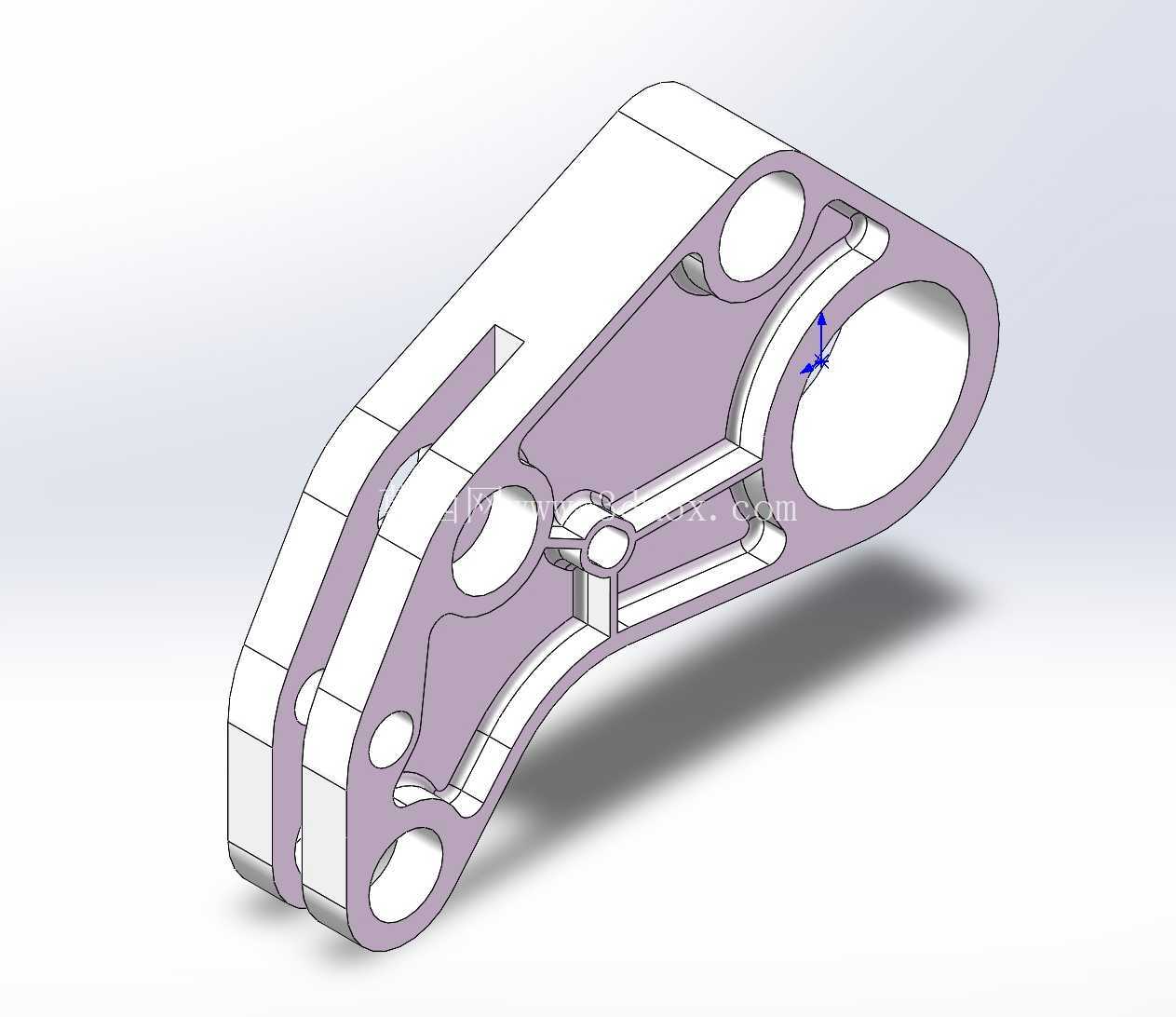

从结构布局来看,主体采用双侧板加内部加强筋的框架式构型,而非整块实体切削的结构,两侧平行的安装板通过多道斜向加强筋连接,筋条的走向完全贴合摇臂工作时的主应力传递路径——当摇臂绕主安装孔做摆动动作时,驱动力从一端的铰接孔输入,沿着筋条方向传递到另一端的执行端连接孔,这种顺应力流的筋条布置,既避免了材料的无效堆砌,又能保证在额定载荷下不会出现结构变形,同时大幅削减了构件自身重量。主铰接孔采用大直径通孔设计,孔壁预留了足够的轴承安装位厚度,能够适配标准滚针轴承或者衬套的压装需求,安装时可以根据工况的载荷等级、转速要求选择合适的配合公差,大直径的铰接轴配合也能提升摆动过程中的抗倾覆能力,避免摇臂在侧向力作用下出现卡滞。在各类需要往复摆动传动的机械结构中,摇臂是承担力传递与运动轨迹转换的核心构件,常见于内燃机配气机构、自动化生产线的摆臂输送单元、通讯设备的调角机构、轻工机械的间歇动作模组中,其结构合理性直接决定整套传动系统的运行精度、疲劳寿命与动态响应速度。这款摇臂在设计阶段就跳出了传统实心摇臂的设计思路,优先考虑运动端的惯量控制,毕竟在高频摆动的工况下,构件自身重量带来的惯量会额外增加驱动端的负载,还会在启停瞬间产生冲击载荷,长期运行容易造成连接轴的磨损与配合间隙扩大。
沿摇臂的臂身方向,分布了多个不同直径的铰接安装孔,这些孔位对应不同的传动比需求,实际装配时可以根据执行端需要的摆动角度、输出力矩大小,选择对应的孔位与驱动连杆连接,无需重新加工构件就能适配多种传动参数的调整需求,提升了零件的通用适配性。臂身上的多个小直径通孔并非减重孔这么简单,这些孔位一方面可以作为装配时的工艺定位孔,方便加工过程中的装夹找正,保证各孔位之间的位置度公差;另一方面在部分工况下可以作为辅助附件的安装位,比如固定位置传感器的触发片、润滑管路的固定卡扣等,无需额外在臂身上焊接或者钻孔安装支架。
所有孔位的边缘都做了倒角处理,既可以去除机加工产生的毛刺,避免装配时划伤操作人员或者配合零件表面,也能在压装轴承、衬套的时候起到导向作用,防止压装过程中出现零件切边损伤。安装边界方面,摇臂的整体外轮廓做了圆弧过渡处理,没有突出的尖锐棱角,在摆动行程范围内不会和周边的机架、其他传动构件发生运动干涉,设计阶段已经通过运动仿真校核了全摆动角度下的包络空间,安装时只要保证主铰接轴的轴线与驱动连杆的铰接轴线平行度在公差范围内,就能顺畅运行,不会出现别劲的情况。双侧板的间距尺寸经过精准控制,刚好可以容纳对应宽度的连杆端头,装配时两侧可以加装止推垫片,调整轴向间隙,避免摇臂在轴向上窜动产生异响和磨损。
和传统实心摇臂相比,这种镂空框架结构的摇臂在同等载荷能力下,重量能降低40%以上,对应的摆动惯量也同步下降,驱动端的动力损耗更小,高频摆动时的动态响应速度更快,尤其适合对动作节拍要求较高的自动化设备场景。在通讯类设备的调角机构中,这种轻量化摇臂可以降低调角驱动电机的负载,提升角度调整的精度;在小型内燃机的配气机构中,更低的惯量可以让气门启闭的动作更跟随机型转速变化,减少高速工况下的气门浮动问题;在自动化包装线的摆臂送料机构中,轻量化结构能提升摆臂的往复运动速度,进而提升整条产线的运行节拍。结构细节上,所有加强筋与侧板的连接位置都做了圆角过渡,避免应力集中,因为摇臂在反复摆动的过程中,应力集中位置很容易萌生疲劳裂纹,圆角过渡可以分散应力,提升零件的疲劳寿命,即使在长期交变载荷作用下,也不容易出现断裂失效。主受力面的厚度经过力学仿真校核,在额定冲击载荷下的变形量控制在允许公差范围内,不会因为结构变形导致铰接孔的同轴度超差,保证传动精度的长期稳定。
