旋转式SR150执行器结构设计

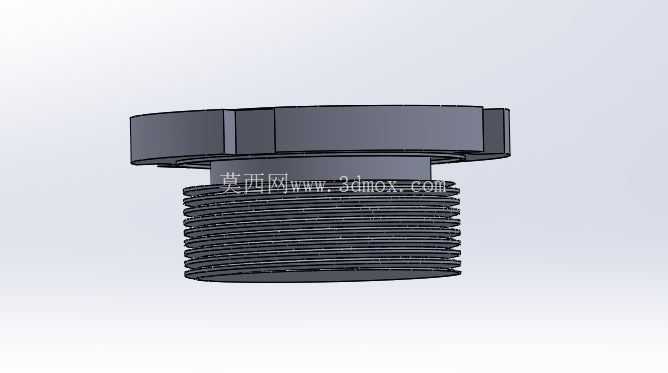

　　在流体控制回路、工业自动化管线的终端执行环节，这类旋转式执行件常作为小通径阀组的驱动核心，承担着将输入动力转化为阀杆旋转扭矩、实现通路启闭或流量调节的关键作用，在小型化工管线、实验室气路、民用供水支路的控制场景中应用十分广泛。从结构设计来看，该执行件采用外螺纹直连的安装形式，下部的连续外螺纹段可直接旋入对应规格的阀座或管路接口，无需额外的转接法兰，能大幅压缩安装空间，适合在排布紧凑的阀组岛、集成式控制盘内布置。

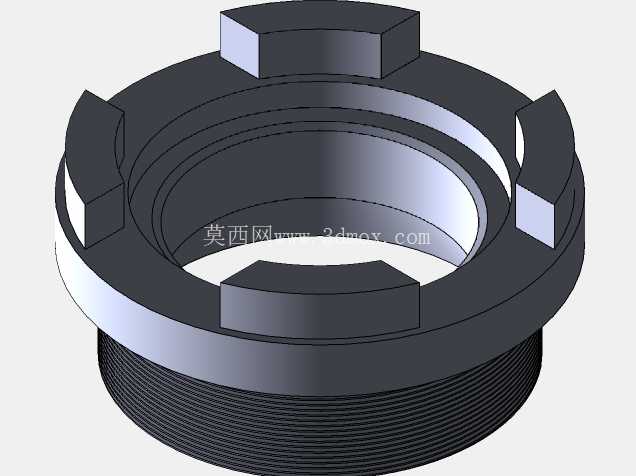

　　上部的多棱柱结构是专门为安装扭矩传递设计的受力面，既可以适配标准开口扳手完成拧紧作业，也能与配套的手动旋钮、气动驱动拨叉配合，实现手动或自动的旋转操作，棱柱的棱边做了微小的倒角处理，避免装配时应力集中导致的棱边崩裂，也能减少扳手滑脱的风险。上下两段之间的环形凸台是安装定位的基准面，当螺纹段旋入安装位后，该凸台的下端面会与安装基体的端面紧密贴合，既起到轴向限位的作用，也能配合密封垫片实现接合面的静密封，防止管路内的介质从安装缝隙处泄漏。设计过程中，螺纹段的螺距选用了常规的管螺纹标准，牙型角符合通用管路连接的密封要求，螺纹的有效长度经过反复校核，既能保证足够的啮合强度，承受执行器动作时的反扭矩，也不会因为旋入深度过大导致内部流道被遮挡。

　　上部棱柱的对边尺寸严格遵循通用手动工具的规格，无需定制专用工装即可完成现场装拆，降低后期运维的工具成本。从安装边界来看，该执行件的径向最大尺寸为上部棱柱的外接圆直径，轴向总尺寸为凸台下端面到棱柱顶面的距离，在做集成阀组的布局设计时，需要在棱柱的周向预留足够的扳手操作空间，避免相邻的管路或其他阀件干涉扳手的转动行程；轴向方向上，若要加装气动驱动头，需要在棱柱顶面预留驱动连接件的安装空间，保证驱动拨叉能完全卡入棱柱的受力面，不会出现偏载打滑的情况。在实际工况中，这类执行件常配套于小型球阀、旋塞阀做驱动端，当输入旋转动作时，执行件会带动下部的阀芯同步转动，通过改变阀芯的通流截面面积来调节管路内的介质流量，或是实现通路的完全通断。

　　相比法兰连接的大规格执行器，这种螺纹直连的结构重量更轻，零件数量更少，加工时仅需通过车削完成外螺纹和外圆的加工，再通过铣削加工出上部的棱柱结构，加工工序短，量产时的成本控制优势明显，适合大批量应用在对成本敏感的民用管路、小型工业设备的流体控制回路中。结构细节上，棱柱与中间凸台的过渡位置做了圆弧过渡处理，避免直角过渡带来的应力集中，在执行器承受较大操作扭矩时，不会在过渡位置出现断裂失效；螺纹段的起始端做了导向倒角，方便现场安装时快速对准螺纹孔，不会出现螺纹错牙导致的安装故障。在做三维建模时，需要重点保证螺纹的牙型精度、棱柱的对边尺寸公差以及凸台端面的平面度，这些尺寸直接影响安装后的密封性能和扭矩传递的可靠性，若棱柱对边尺寸超差，会出现扳手卡滞或打滑的问题，若凸台端面平面度不足，会导致密封垫片压合不均匀，出现介质泄漏的隐患。
