内六角滚花圆柱头艾伦螺栓三维建模

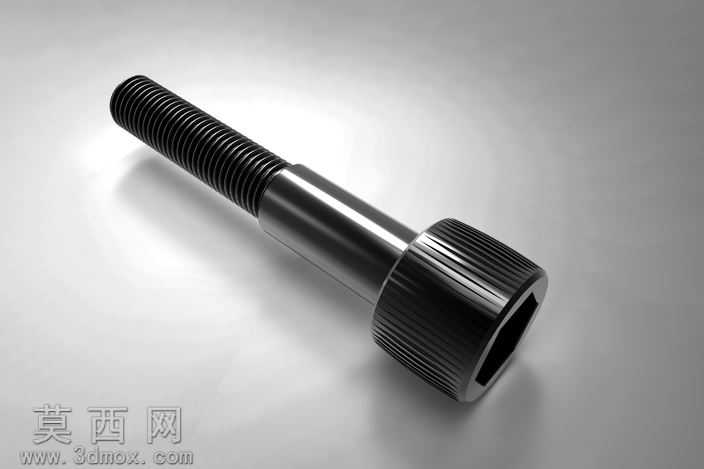

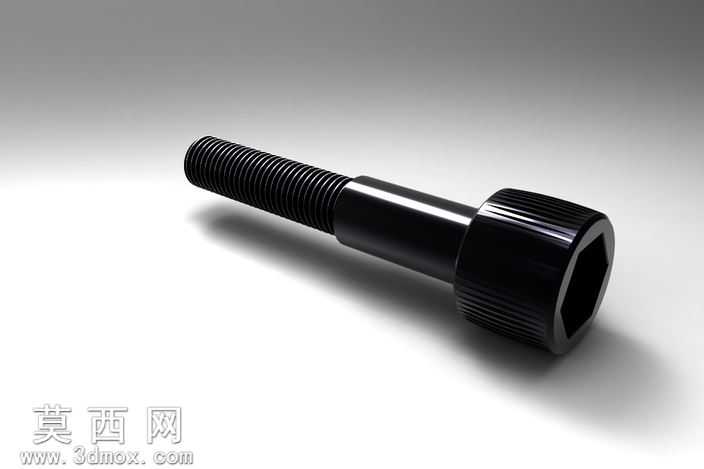

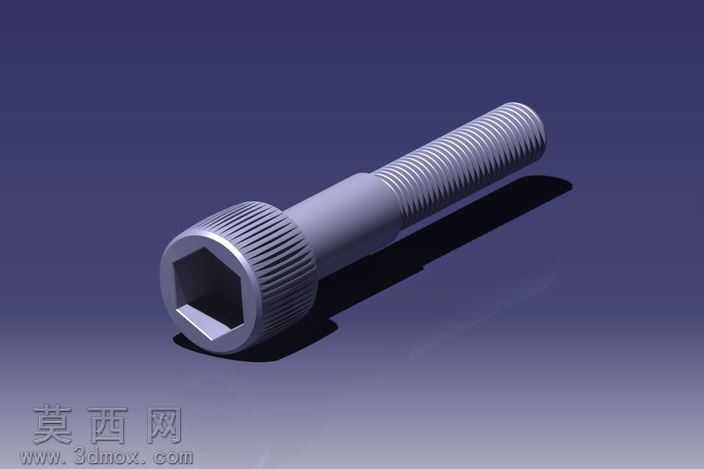

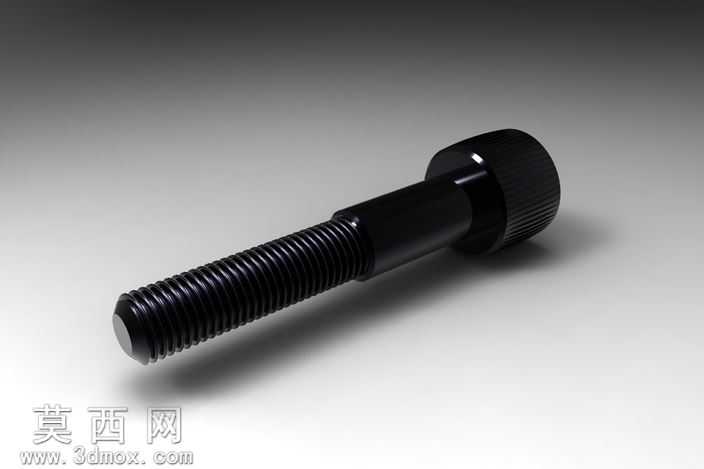

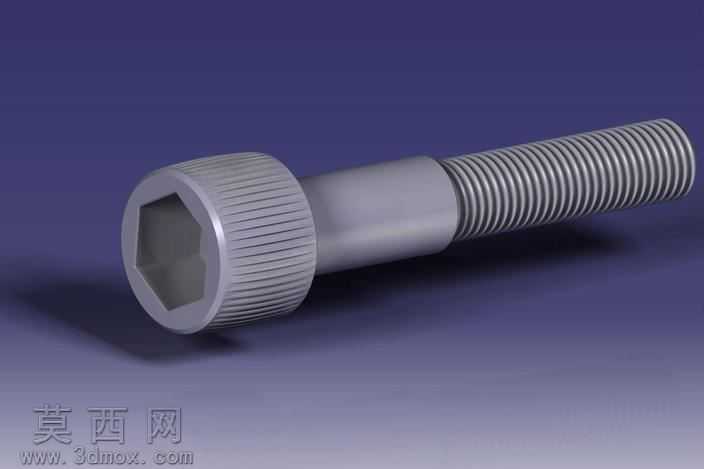

本模型为内六角滚花圆柱头艾伦螺栓，建模过程严格遵循紧固件设计规范，首先在三维建模环境中绘制螺栓头部的基准草图，精准绘制正六边形内凹驱动结构的轮廓，通过拉伸切除特征生成内六角驱动槽，保证槽深与对边尺寸符合标准件的公差要求，确保内六角扳手可顺利嵌入完成拧紧操作。头部外圆柱面的滚花结构采用圆周阵列的方式生成，先绘制单个滚花齿的截面轮廓，通过螺旋扫描沿头部圆柱面生成单条齿形，再以螺栓中心轴为阵列基准完成全周滚花的建模，还原滚花结构增加手部拧动摩擦力的设计特性。螺杆部分先绘制光杆段的圆柱基体，再通过螺旋扫描命令生成连续的外螺纹特征，精准还原螺纹的牙型角、螺距与牙距参数，区分螺纹段与光杆段的长度比例，保证螺栓的装配适配性。建模完成后为模型赋予金属材质，调整材质的粗糙度与金属度参数，模拟高强度合金钢的表面质感，对滚花区域、内六角槽边缘、螺纹牙顶等细节位置做倒角与圆角处理，避免锐边结构，还原真实螺栓的加工工艺特征。渲染阶段采用三点布光方案，主光源从侧上方投射，突出螺栓头部的内六角结构与滚花纹理的立体感，辅助光源补亮螺杆螺纹的暗部细节，背光源勾勒螺栓的整体轮廓，搭配渐变深蓝色背景突出金属零件的质感，清晰展示螺栓的整体结构与细节特征。该类螺栓适用于操作空间狭小、常规扳手无法施展的装配场景，滚花设计支持无工具时的手动预紧操作，内六角驱动结构可提供更大的拧紧扭矩，在精密机械、电子设备、模具装配等领域有着广泛的应用，模型结构完整，细节还原度高，可用于装配模拟、产品演示、机械设计教学等多种场景。
