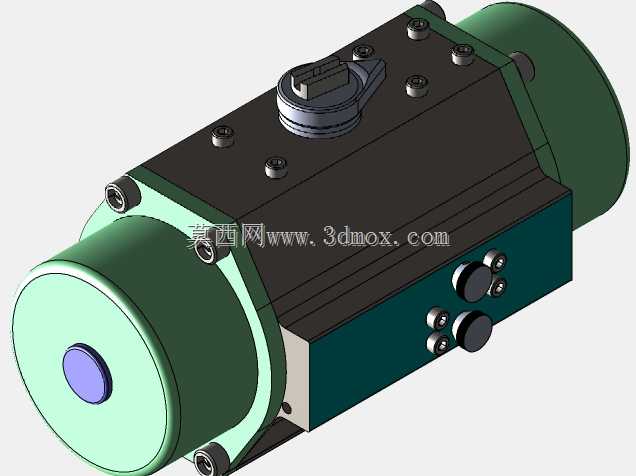

弹簧复位式双作用气动执行器结构设计

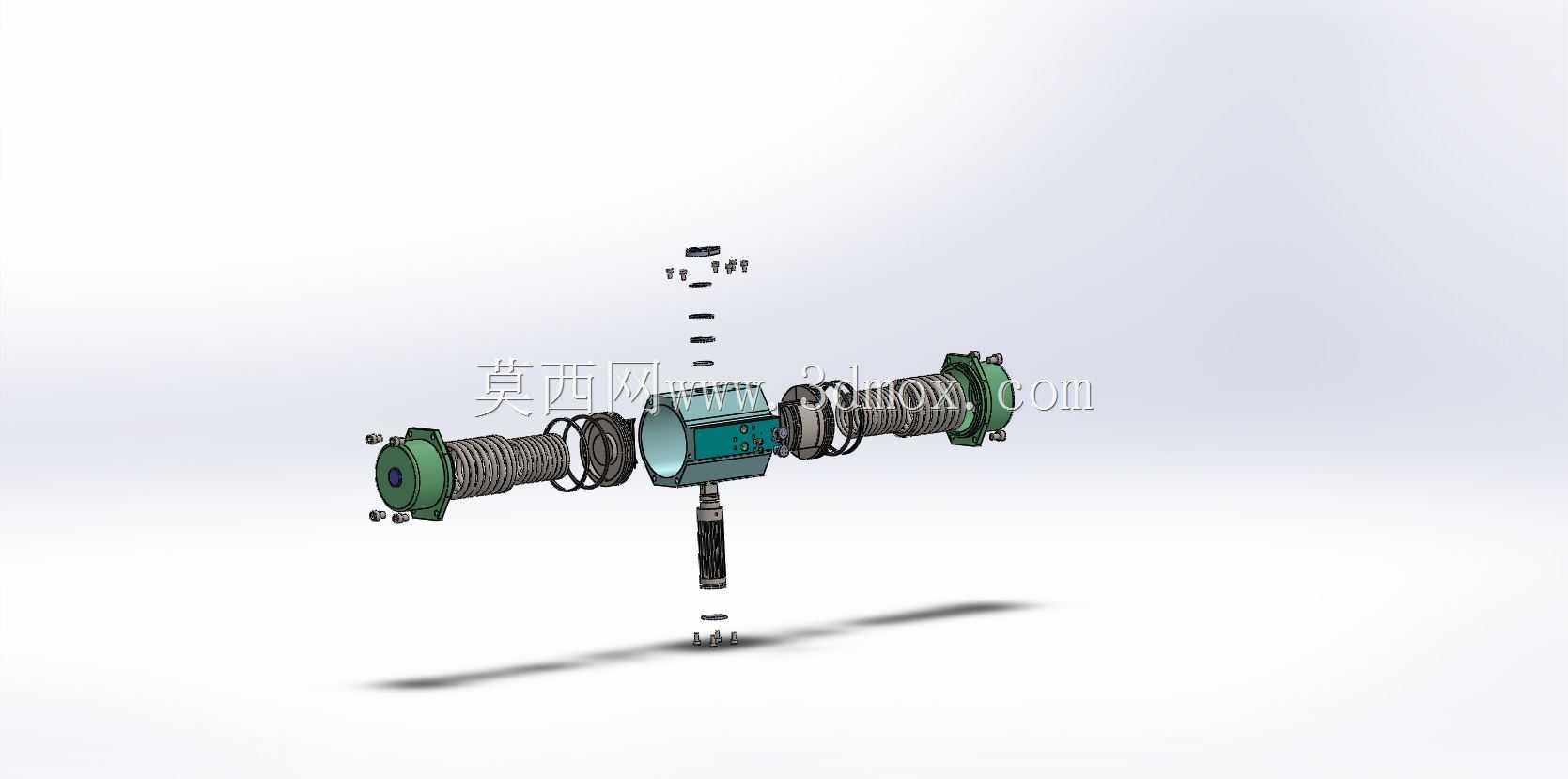

在化工流体输送、市政给排水、油气集输的管线阀控场景中，这类弹簧复位结构的执行器是保障管线安全截断的核心部件，区别于普通双作用执行器，它在失气状态下可依靠两侧对称布置的弹簧组完成自动复位，避免气源中断时阀门处于非预期工位引发介质泄漏、管线超压等生产风险。从结构设计逻辑来看，该执行器采用中置缸体、两侧对称布置弹簧腔的布局，中间缸体为活塞运动提供密闭气腔，两端的弹簧腔分别内置多组叠置的圆柱螺旋压缩弹簧，当控制气源通入缸体对应腔室时，活塞推动输出轴转动，同时压缩两侧弹簧储存弹性势能，一旦气源压力消失，弹簧释放弹力推动活塞反向移动，带动输出轴回到初始安全工位，实现故障安全位的自动复位。输出轴采用适配截止阀、蝶阀等回转类阀门的连接结构，可直接与阀杆对接，无需额外加装转接轴套，降低安装时的同轴度调整难度，缸体两端的端盖设置有导向结构，为弹簧伸缩提供径向限位，避免弹簧长期受压出现偏磨、卡滞问题，端盖与缸体之间采用静密封结构，防止外界粉尘、水汽进入弹簧腔造成弹簧锈蚀失效。从安装边界来看，该执行器的轴向尺寸适配DN50至DN150通径的截止阀安装法兰，输出轴的回转角度为90度，可满足截止阀全开至全关的行程需求，安装时需保证执行器输出轴与阀杆的同轴度偏差不超过0.1mm，避免额外的径向力造成阀杆弯曲或执行器内部密封件磨损。日常运维中，可通过缸体侧面的指示标识直观判断阀门当前工位，无需拆解设备即可确认执行器工作状态，弹簧腔外侧设置有呼吸孔，平衡弹簧伸缩过程中的腔体内外压力差，避免形成气阻影响动作响应速度。这类执行器的结构设计充分考虑了工业现场的复杂工况，对称式的弹簧布局让输出轴受力更均匀，相比单弹簧侧置的复位结构，动作过程中不会产生额外的偏载力矩，能有效延长执行器密封件和内部传动部件的使用寿命，适配有防爆要求、需故障自动复位的阀控场景，在紧急切断阀、安全联锁阀的配套应用中能稳定发挥作用。
