1.9英寸内径90度异径弯头结构

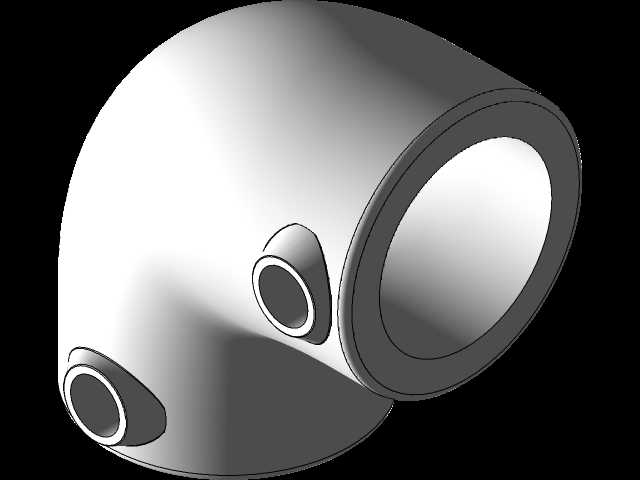

这款弯管构件主要面向小通径流体输送管路的转向需求，在民用净水设备、小型液压试验台、实验室气路排布这类空间紧凑的布设场景中十分常用，区别于常规等径弯头，它在弯管弧段额外设置了两个小口径接口，可同时满足管路转向、支路分流、测压接头预装的多重需求，不用在直管段额外开孔焊接分支接头，能减少管路焊点数量，降低狭小空间内的管路泄漏风险。从结构设计逻辑来看，主体采用90度平滑圆弧过渡，弯曲半径适配1.9英寸内径的通流要求，避免直角转向带来的流体压损骤增问题，弧段处的两个小接口采用凸台加厚结构，接口根部做了圆弧过渡处理，不管是后期粘接、卡套连接还是小焊缝焊接，都能保证接口处的结构强度，不会因为支路接管的侧向力导致主体管壁开裂。安装边界上，主体两端的接口同轴度公差控制在常规管路安装允许范围内，两个支路接口的轴线分别与弯管两端主接口的轴线呈固定角度，布设管路时可以提前预留安装空间，不用现场反复调整支路朝向，能有效缩短管路装配的周期。实际选型使用时，要注意主接口的通径匹配1.9英寸的管路外径公差，支路接口可适配常规小口径测压管、排空管或者辅助流道的连接，弯管外壁的厚度均匀，能承受常规低压流体输送的压力要求，在小型制冷机组管路、家用供水支路改造、台式实验设备的内部气路连接场景中，这种集成支路的弯头可以减少管路接头数量，让整体管路排布更规整，也能降低多接头带来的密封失效概率。建模过程中，弯管的内流道全程做了顺滑处理，没有突兀的台阶或者棱角，能减少流体在转向处的紊流产生，降低管路运行时的振动和噪音，接口处的止口结构也做了适配常规密封件的尺寸设计，安装时可以直接搭配对应规格的密封圈或者密封胶使用，不需要二次加工接口端面。
