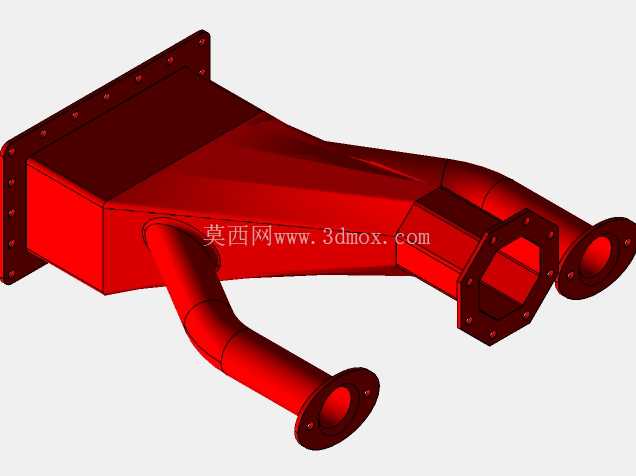

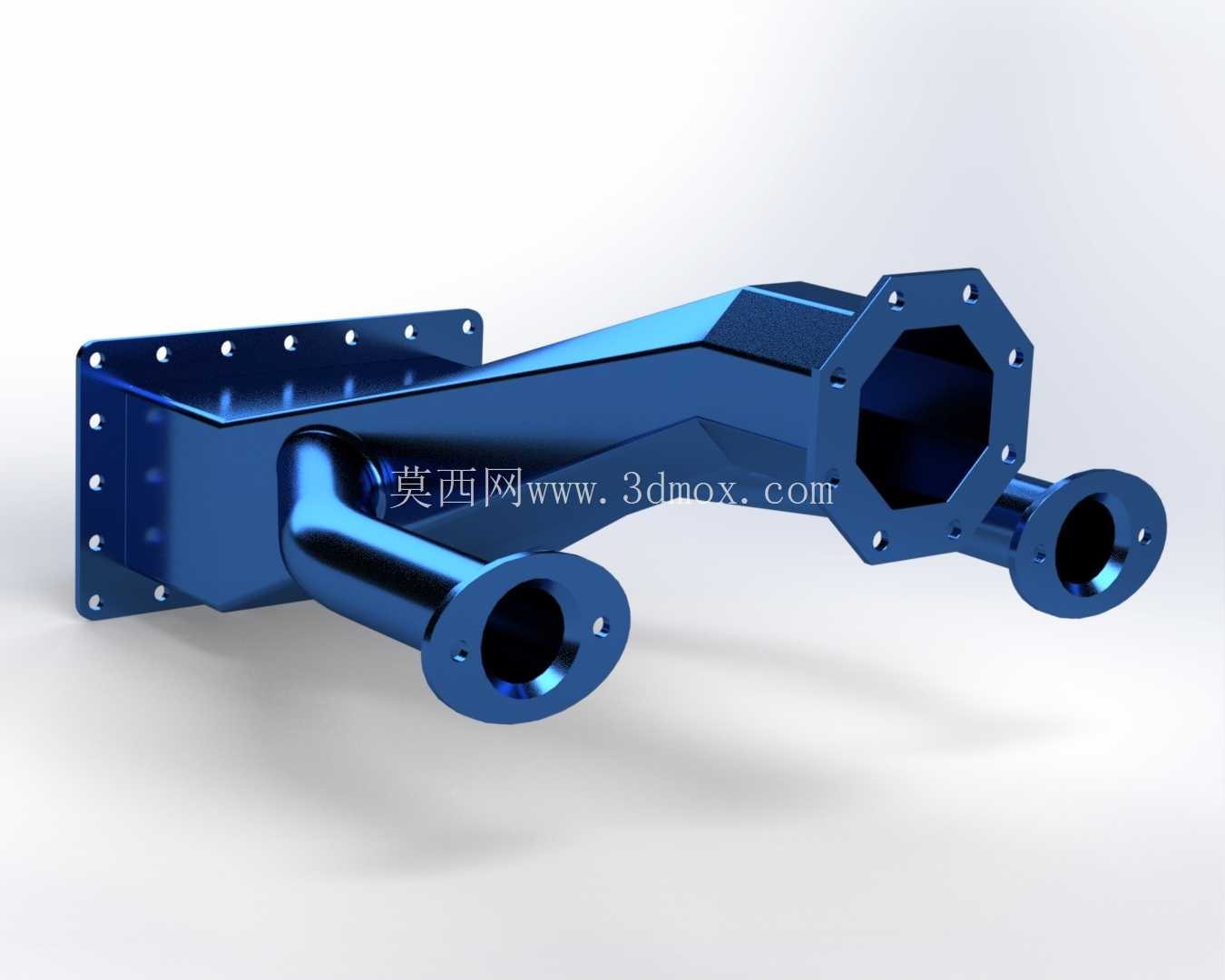

车用碳喷射器异形管路结构三维数模

　　该碳喷射器结构主要应用于内燃机排气后处理系统的碳烟喷射供给环节，也可适配部分工业燃烧设备的粉体碳质燃料精准输送工况，核心作用是将定量的碳质介质按预设路径输送至目标反应腔室，配合后处理或燃烧系统完成介质的均匀混合与喷射动作，避免介质输送过程中出现淤积、泄漏或者流向偏差问题。从结构设计逻辑来看，整体采用异形弯管集成式布局，没有采用传统多段管路拼接的方案，而是将主输送通道、两个分支输出通道以及安装固定基座整合为一体式结构，大幅减少了管路连接节点，从根源上降低了连接位置的泄漏风险，同时也减少了装配环节的零件数量，提升整体装配效率。

　　安装边界方面，主体一侧设置矩形法兰安装面，法兰面均匀分布8个螺栓固定孔，孔位采用对称排布设计，可直接与上游介质供给模块的输出端面贴合安装，安装面的平面度公差在设计时控制在0.1mm以内，保证密封垫片压紧后不会出现局部间隙；主通道输出端采用八边形法兰接口，接口内侧设置定位止口，可与下游混合腔的对接端口实现快速同轴定位，止口配合公差选用H7/h6间隙配合，既保证装配时的顺畅度，也能避免对接后出现径向错位；两个分支输出端采用圆形法兰结构，法兰端面各设置2个对称安装孔，可对接辅助喷射支路或者压力检测模块，分支管路与主通道的夹角经过流体仿真优化，介质从主通道分流至支路时的局部阻力损失控制在8%以内，不会出现明显的压力降。

　　结构细节上，所有管路弯折位置均采用大圆弧过渡设计，弯折处的内表面粗糙度控制在Ra1.6以下，避免碳质粉体介质在弯折位置堆积堵塞，管路壁厚根据不同位置的承压需求做差异化设计，主通道承压段壁厚设置为4mm，分支管路壁厚设置为3mm，在保证整体结构强度满足1.2MPa工作压力要求的前提下，尽可能降低整体结构重量。设计过程中优先考虑了介质流动的顺畅性，主通道的通径从输入端到输出端采用渐变式设计，输入端通径略大于输出端，保证介质输送过程中流速稳定，不会出现局部流速骤变引发的介质沉积问题；两个分支管路的通径一致，分流位置设置导流斜面，让两个支路的介质流量分配偏差控制在5%以内，保证各支路喷射的一致性。

　　安装固定方面，除了各法兰面的固定孔位之外，矩形安装基座的侧边额外设置了两个定位销孔，装配时可先通过定位销完成部件的预定位，再锁紧固定螺栓，避免装配过程中部件偏移导致的密封失效问题，整体结构的所有外棱角均做R2圆角处理，避免装配和维护过程中尖锐棱角划伤操作人员。从实际使用场景的适配性来看，该结构可耐受最高300℃的工作温度，适配含细微颗粒的碳质介质输送工况，所有接口的密封面均设计有密封槽，可适配石墨垫片或者金属缠绕垫片，满足不同压力等级的密封需求；结构整体没有设置多余的冗余结构，所有外部轮廓均考虑了周边部件的安装避让，安装后不会与周边的线束、管路部件发生运动干涉，维护时仅需拆卸各法兰面的固定螺栓即可完成整体部件的更换，不需要拆解周边其他附属部件，大幅降低后期维护的工时成本。
