嵌入式带法兰边钣金收纳方盒结构设计

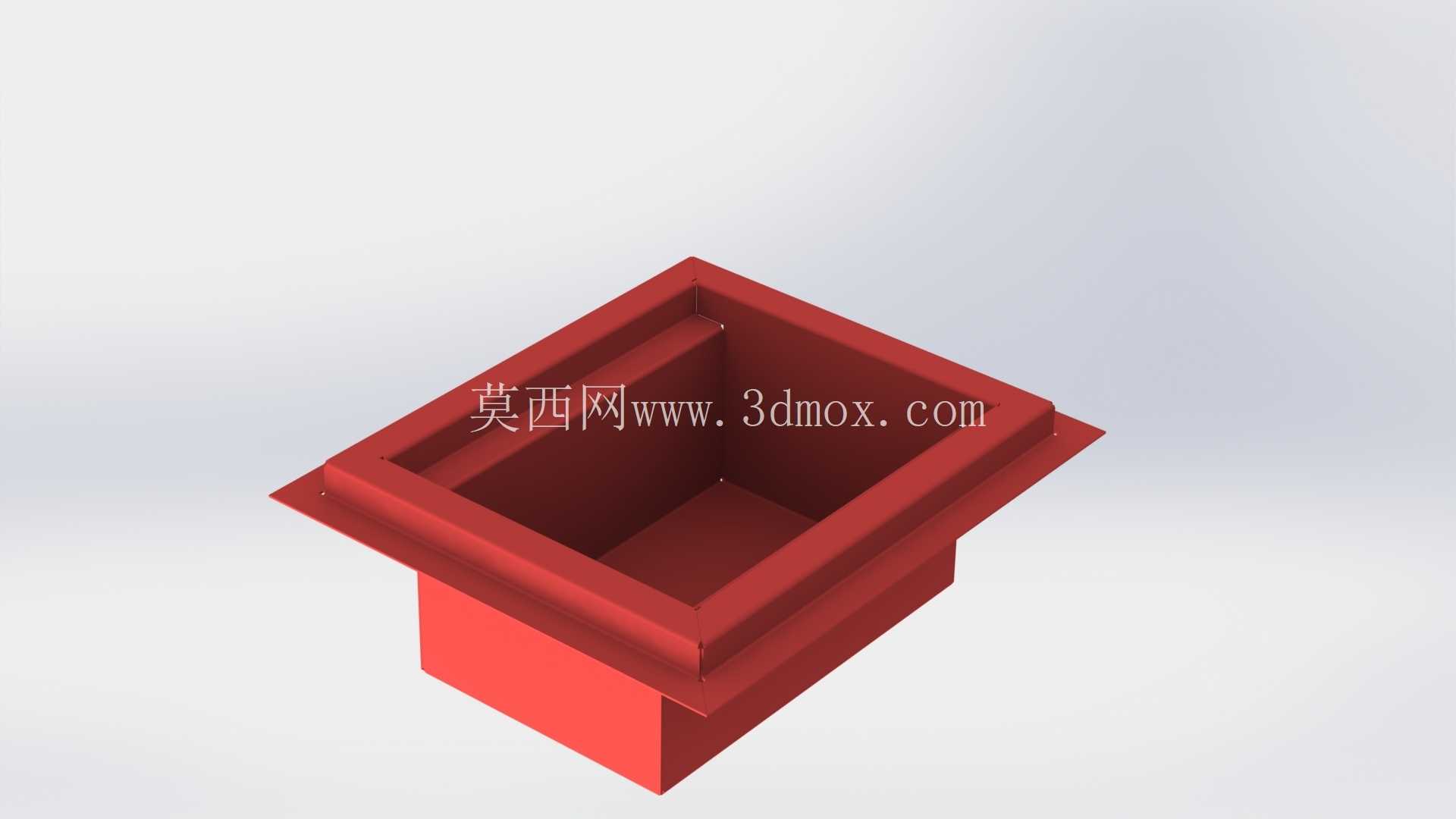

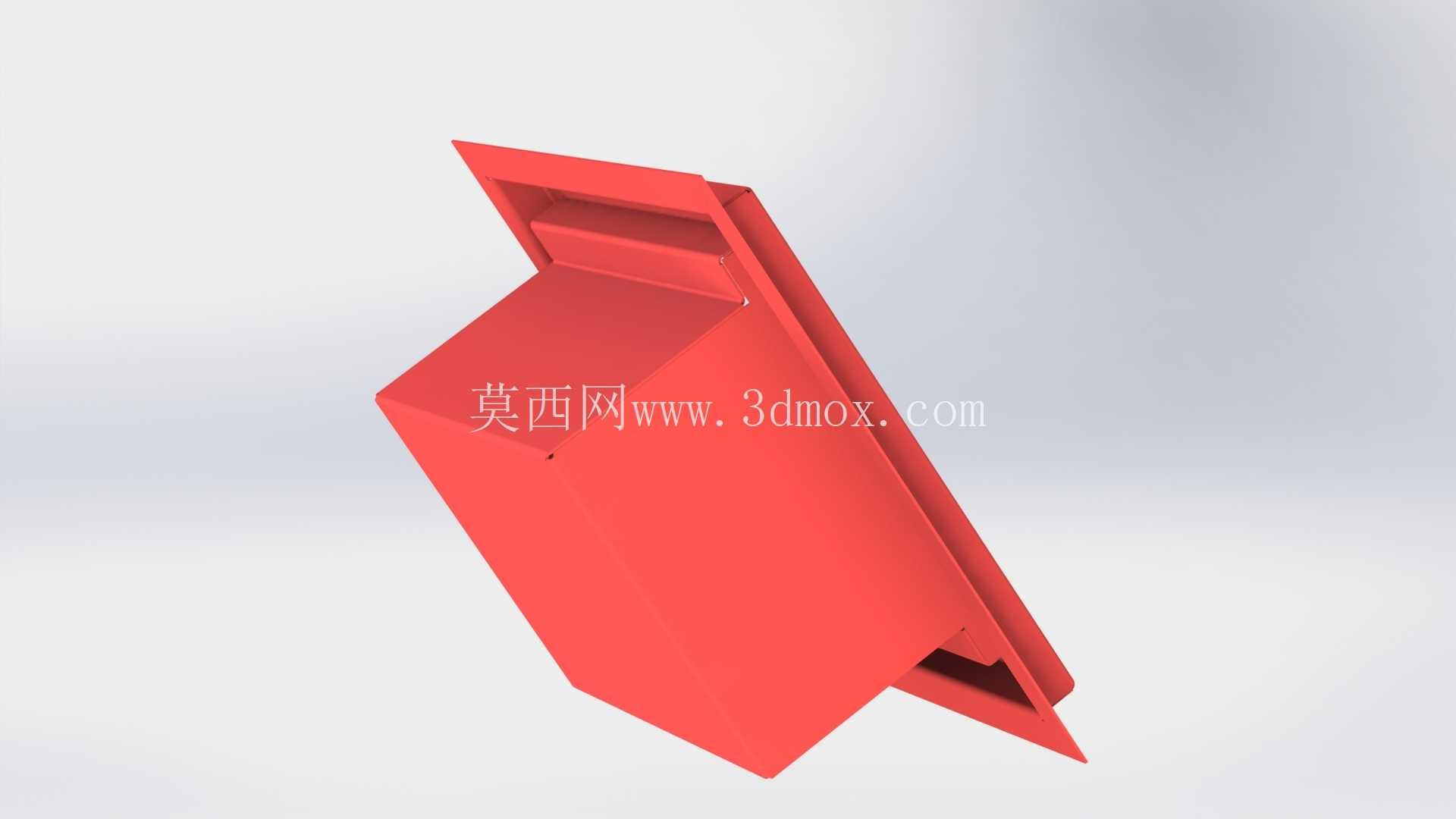

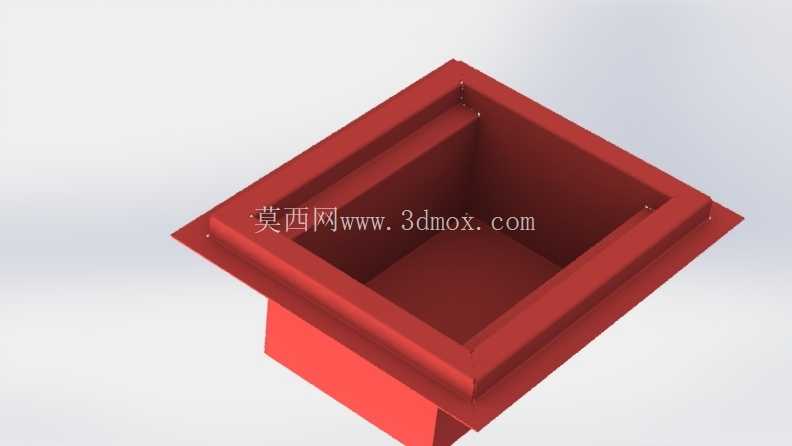

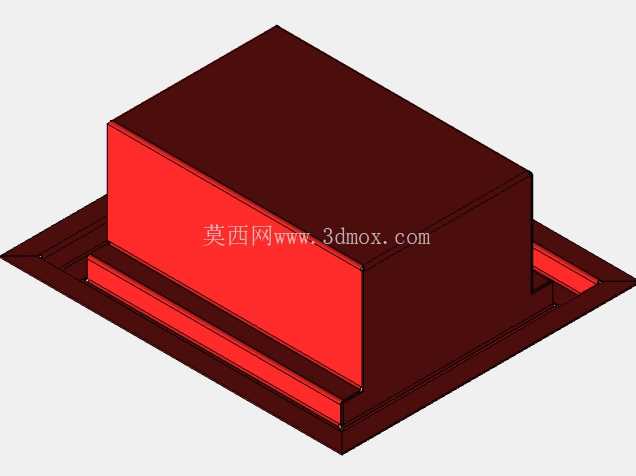

这款带外翻法兰边的方形钣金盒，在各类工业设备、通讯机柜、嵌入式安装场景中有着非常广泛的应用，不同于普通的敞口收纳盒，其外翻的法兰边结构是整个设计的核心，直接决定了安装方式与适配场景。在实际工程应用中，这类结构常被用作设备内部的接线收纳腔、小型元器件的防护壳体、生产线工位的零散零件收纳斗，或是通风、管线系统的预埋接盒，安装时只需在对应安装面板上开出与盒身主体尺寸匹配的方孔，将盒身从面板正面嵌入，外翻的法兰边会直接卡在面板表面，无需额外设计复杂的挂耳或支架，就能实现快速定位，后续可通过在法兰边上预留的安装孔位打螺丝完成固定，安装效率远高于无翻边的直筒盒体，也能避免盒体从安装孔中脱落的风险。

从结构设计思路来看，整个盒体采用钣金折弯工艺成型，没有多余的拼接焊缝，盒身侧壁与底部为一体折弯结构，法兰边则是盒身上端口部向外水平折弯形成的整圈凸边，这种整圈法兰的设计不仅承担安装定位的功能，还能大幅提升盒体端口的结构刚性——薄钣金制作的直筒方盒很容易在受力时出现端口变形、侧壁外鼓的问题，整圈外翻的法兰相当于在端口位置增加了一圈加强筋，哪怕盒身采用1mm以内的薄钢板制作，端口位置也不会轻易出现形变，日常使用中频繁拿取内部放置的零件、或是插拔接线时，盒口不会因为反复受力出现卷边、变形的情况。盒体内部做了直角过渡处理，没有多余的凸起或加强筋占用内部空间，能最大化利用盒内的有效容积，放置方形的接线端子、小型模块类零件时不会出现空间浪费，内部转角位置预留了钣金折弯所需的最小工艺缺口，避免折弯时出现材料堆积、转角起皱的问题，符合常规钣金加工的工艺要求，不需要额外开模，用普通数控冲床、折弯机就能完成加工，加工成本低，批量生产的一致性好。

在尺寸与安装边界的设计上，盒身主体的外部尺寸需要与安装面板的开孔尺寸做间隙配合，单边预留0.2-0.5mm的安装间隙，既方便嵌入安装，也不会因为间隙过大出现安装后晃动的问题；法兰边的外轮廓尺寸需要比安装孔单边大出15-20mm，保证足够的搭接面积，避免安装后法兰边陷入安装孔内，法兰边的平面度需要控制在0.3mm以内，保证安装后与面板表面贴合紧密，不会出现明显缝隙，起到一定的防尘、限位作用。盒身的深度可以根据实际安装场景的内部空间调整，比如用作机柜表面的嵌入式接线盒时，深度需要匹配机柜内部与面板之间的预留空间，避免盒身尾部顶到机柜内部的其他元器件；用作生产线工位的零件收纳盒时，深度可以适当加大，提升收纳容量。盒体的边角位置都做了小半径的圆角处理，避免钣金锐边划伤操作人员，也能减少应力集中，提升盒体的抗磕碰能力。

在实际使用场景中，这类钣金盒还可以根据需求搭配对应的盒盖，法兰边上的安装孔既可以用来将盒体固定在面板上，也可以用来固定盒盖，实现内部零件或接线的封闭防护，表面可以根据使用环境做喷塑、镀锌、喷漆等不同的表面处理，用在户外设备上时可以选择镀锌后喷户外塑的处理方式，提升防锈防腐蚀能力，用在室内洁净车间场景时，可以做表面拉丝不锈钢材质，方便清洁打理，不会积尘。不同于注塑成型的塑料盒，钣金材质的这款方盒耐温范围更广，抗冲击能力更强，在有焊接火花、重物磕碰的车间场景中使用，不会像塑料盒那样容易被烫坏、摔裂，使用寿命更长，维护成本更低，哪怕出现局部变形，也可以通过手工校正恢复形状，不需要整体更换。
