ReflexN8密闭式膨胀罐罐体结构

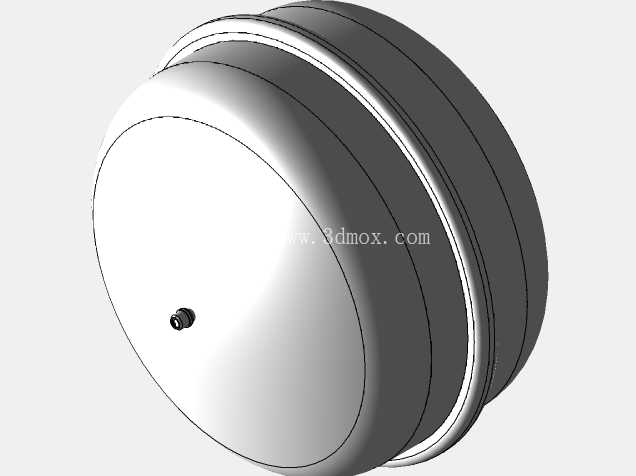

　　在民用住宅分户供暖、小型商用中央空调水系统、独立太阳能热水循环回路这类闭式水循环场景里，系统内的水随着温度升降会出现明显的体积胀缩，要是没有对应的缓冲容纳结构，管路压力会在水温升高时快速飙升触发安全阀泄水，水温下降时又会形成负压拽入外界空气造成管路氧化、气堵，这类小型承压膨胀部件就是为解决这个问题设计的。这款罐体的整体外形为扁圆扣合结构，上半部分是平滑的冲压拱顶盖，顶部中心预留了极小的凸台结构，这个位置是出厂预充氮气的充气嘴安装位，做内凹收边处理避免安装运输过程中磕碰损坏气门芯；下半部分是带环形加强筋的罐体主体，侧壁贴有品牌标识区域，上下两部分采用卷边压合工艺密封，内部夹装丁基橡胶隔膜，把罐体内腔分隔成气室和水室两个独立空间，水室侧的接口做内螺纹设计，可直接对接系统管路的回水端，不需要额外加装支架，靠管路连接的受力就能承托整个罐体的重量，适合安装在空间局促的管道井、吊顶内、壁挂炉旁的狭小区域。

　　从结构设计逻辑来看，扁圆形的外形相比同容积的立式圆柱罐体，垂直方向的安装高度更低，横向占用的安装半径也更小，侧壁的多道环形凹槽一方面是冲压成型时的工艺加强结构，不用额外增加板材厚度就能提升罐体的承压能力，降低材料成本，另一方面卷边位置的圆弧过渡能减少应力集中，避免长期承压工况下焊缝位置出现疲劳开裂。实际选型匹配时，要注意罐体的安装边界：顶部充气嘴位置要预留至少30mm的操作空间，方便后续用胎压表检测预充压力、补充氮气；罐体和墙面、周边管线的净距不能小于20mm，避免运行过程中因为管路振动产生磕碰异响；水室接口的对接要顺着管路走向，不能强行掰动罐体对准丝口，防止卷边位置受侧向力出现密封失效。

　　这款罐体的水室内壁做了钝化防锈处理，和隔膜接触的位置没有尖锐毛刺，避免长期反复胀缩过程中扎破隔膜，气室侧的内壁做了均匀喷塑处理，减少预充气体的缓慢泄漏，正常工况下预充压力的年泄漏量不超过0.01MPa，不需要频繁补气维护。在系统运行过程中，当循环水温度升高体积膨胀，多余的水会顶开隔膜进入水室，压缩气室侧的预充氮气，把系统压力稳定在安全阀开启压力以下；当水温下降体积收缩，气室的氮气会推动隔膜把水室里的储存水压回循环管路，避免系统出现负压，同时还能缓冲循环水泵启停产生的水锤冲击，减少管路接头因为压力波动出现的渗漏问题。

　　建模过程中要重点还原卷边位置的圆弧尺寸、环形加强筋的深度和间距、顶部充气嘴凸台的同轴度，还有侧壁标识区域的凹陷深度，这些细节直接影响后续做装配干涉检查、安装空间模拟的准确性，要是把加强筋的位置做偏了，模拟安装的时候就会出现和管卡碰撞的误判，要是卷边的厚度做薄了，后续做有限元承压分析的时候得出的应力数据会和实际产品偏差很大，没法给选型安装提供有效参考。
