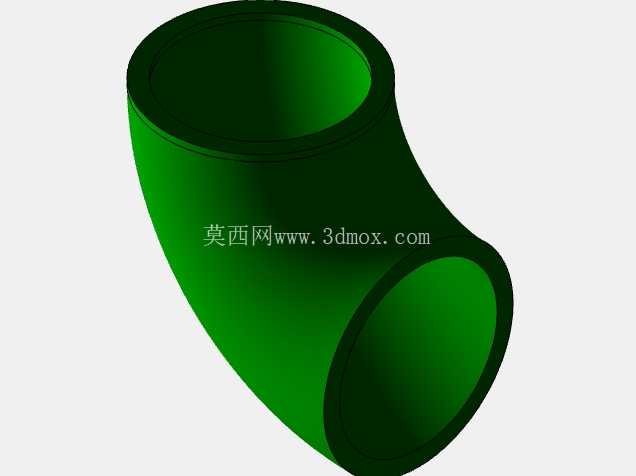

九十度弯式流体输送管道连接接头

在民用给排水、化工流体输送、暖通循环管路、工业气动液压系统等诸多场景中，管路走向受安装空间、设备接口位置限制，无法全程采用直线布设，90度弯式管道接头就是解决管路直角转向需求的核心连接件。这类接头的核心作用是在不额外增加管路转接段、减少泄漏点的前提下，实现管路轴线90度方向的平滑转向，保障管内流体的顺畅通行，降低转向位置的局部阻力损失。

从功能特性来看，这款90度弯接头采用等径圆弧过渡结构，两端接口为同轴径的圆形承插/对接结构，可匹配同公称通径的金属或非金属管路，内壁过渡段采用大曲率圆弧设计，避免直角转折带来的流体湍流、冲蚀问题，尤其适用于带微小固体颗粒的流体输送场景，能减少颗粒在转角位置的沉积与管壁磨损。接头整体壁厚均匀，两端接口处做了加厚处理，可承受管路连接时的轴向压紧力，避免安装过程中接口开裂，同时适配焊接、法兰连接、卡箍连接、螺纹连接等多种常规管路连接方式，可根据不同管路的压力等级、输送介质特性选择对应的连接工艺。

设计过程中，首先需要确定适配的管路公称通径，以此为基础推导接头两端的接口内径、外径尺寸，保证与对接管路的配合公差在合理范围内，过松会导致密封失效泄漏，过紧则会提升安装难度，甚至在装配时挤裂管壁。弯头的弯曲半径是核心设计参数，弯曲半径过小会导致流体转向时局部阻力系数陡增，提升泵组的输送能耗，同时加剧管壁冲蚀；弯曲半径过大则会增加接头的整体外形尺寸，占用过多安装空间，无法适配紧凑布设的管路场景，因此设计时需要平衡阻力损失与安装空间的矛盾，常规工况下取1.5倍公称通径作为弯曲半径，兼顾流体性能与空间需求。

外形尺寸与安装边界方面，接头整体呈90度弧形结构，两个接口的端面分别朝向相互垂直的两个方向，接口端面的平面度需要严格控制，保证连接时密封面能够完全贴合，避免出现偏斜导致的密封泄漏。安装时需要预留足够的操作空间，若采用焊接连接，需要在接头两个接口的外侧预留焊枪操作空间，避免与周边管路、设备结构发生干涉；若采用螺纹连接，需要预留管钳的拧紧操作空间，同时要核算接头安装后的整体外轮廓尺寸，确认转向后的管路走向不会与周边的桥架、设备外壳、支撑结构产生碰撞。在管路应力核算环节，这类90度弯接头位置是管路应力集中的典型区域，管内流体压力波动、管路热胀冷缩产生的应力会在转角位置叠加，因此接头的壁厚设计需要满足对应压力等级的强度要求，必要时可在接头外侧加装加强筋结构，提升整体结构强度，避免长期运行过程中出现开裂泄漏。

实际应用中，这类接头还需要根据输送介质的特性选择对应的材质，输送普通循环水可采用常规铸铁或PP材质，输送腐蚀性化工介质则需要采用不锈钢或衬塑材质，输送高温高压蒸汽则需要采用锻钢材质，不同材质的接头在壁厚、接口处理工艺上会有细微差异，但核心的90度转向结构、圆弧过渡流道的设计逻辑保持一致。建模过程中需要重点保证内壁流道的平滑度，避免出现台阶、凸起等结构缺陷，这些缺陷不仅会增加流体阻力，还会在长期流体冲蚀下形成腐蚀源，缩短接头的使用寿命。同时两端接口的同轴度、端面与轴线的垂直度也需要严格控制，否则安装时会出现管路别劲的问题，额外增加管路的装配应力，长期运行下容易在接口位置出现疲劳损坏。
