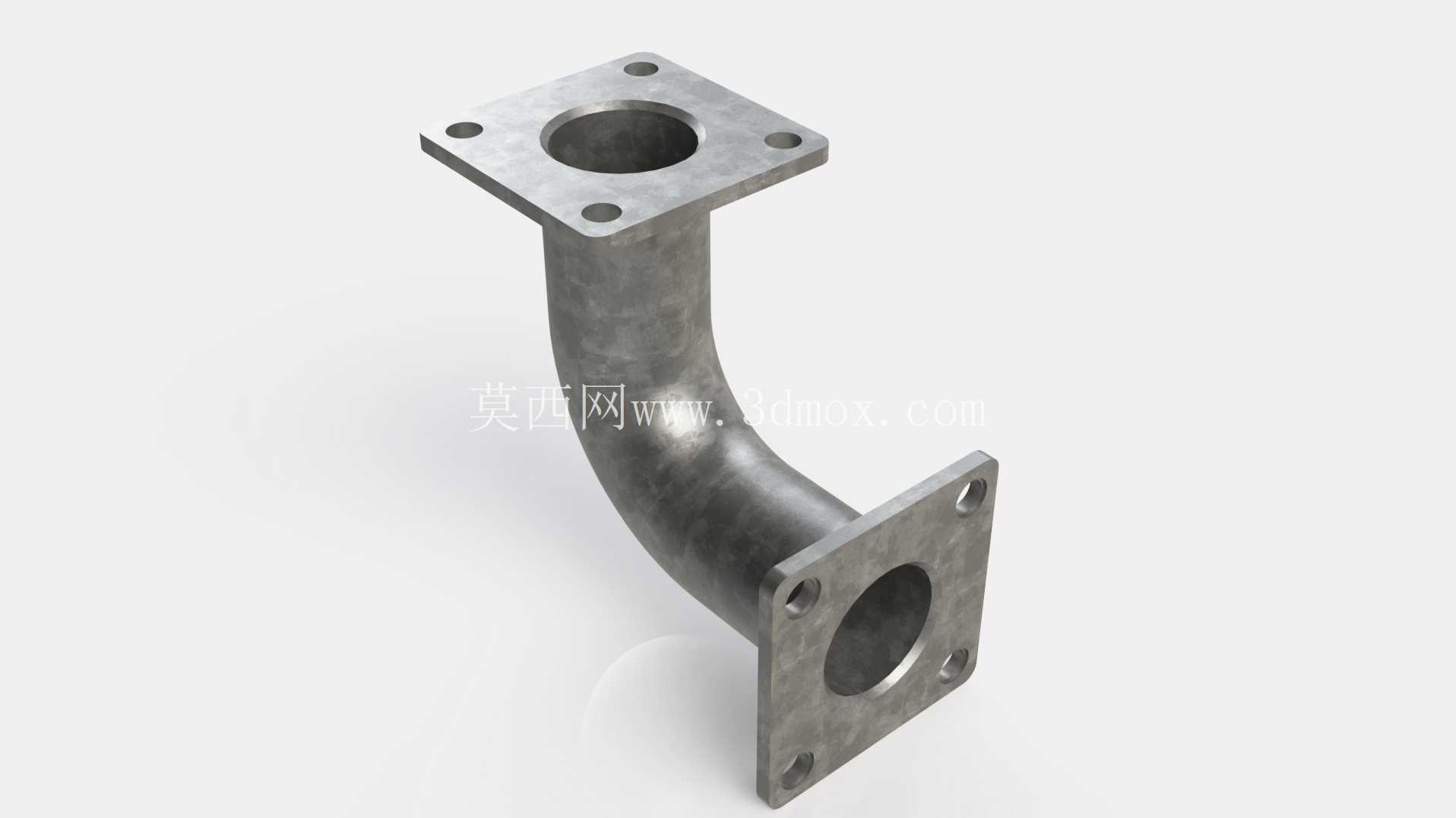

两端方形法兰连接90度镀锌弯管

这款两端带方形安装法兰的90度弯管，在现场管路布局里承担流向垂直转向的作用，常见于通风除尘管路、低压流体输送管线、设备内部接驳风道，或是需要在紧凑空间内完成直角走线的工艺管道场景。不同于两端圆法兰的标准冲压弯头，这款弯件两端直接整合了方形固定板，板面上预留四个螺栓过孔，安装时不需要额外配对焊接法兰，直接把方板贴到设备壁面、机架预留安装面或者另一组配对法兰上，穿入螺栓锁紧即可完成固定，省掉了现场组对法兰、找正焊接的工序，在小批量设备装配、户外简易管线改造里能大幅缩短安装工时。

从结构设计逻辑来看，弯管的弯曲段采用平滑大圆弧过渡，没有直角急转的折角，介质或者气流在转向过程中不会在拐角处形成强烈涡流，管路运行的压损更小，也不容易在转角位置积存物料、残留冷凝液；如果用在除尘风网里，平滑内壁可以减少粉尘在弯角处的堆积，降低长期运行后管路堵塞的概率。弯管两端的方形法兰和圆管段采用满焊连接，焊缝位置做了圆滑过渡，镀锌钢材质本身具备不错的防锈能力，在普通车间环境、户外轻度潮湿场景下不用额外做刷漆防腐，裸露安装也能维持较长的使用周期。

建模过程中首先梳理两端安装面的空间位置关系：两个方形法兰的端面呈90度垂直布置，法兰中心和弯管两端的管口中心完全重合，方板的四个安装孔关于管中心轴对称分布，装配时不管配对面的方位如何，只要螺栓孔对齐就能保证管口对接同轴，不会出现偏心错位。弯管的圆弧段曲率半径取管径的1.5倍左右，这个曲率区间兼顾了转向空间和流道顺畅性：曲率半径过小会让气流转向过于急促，压损陡增；曲率半径过大则会让整个弯件占用的安装空间向外扩张，在紧凑设备内部很难布置。两端方板的厚度根据管径匹配，保证螺栓锁紧时法兰面不会发生翘曲变形，密封面贴合后不会出现缝隙泄漏。

安装边界方面，布置这款弯管时需要同时预留两个垂直方向的安装操作空间：一端法兰对接的管线沿竖直方向延伸，另一端对接的管线沿水平方向延伸，方板轮廓比圆管外径大出一圈，四个角的螺栓孔位置要留出扳手操作的空间，不能让方板边缘紧贴周边机架型材，否则螺栓穿入和锁紧时工具无法就位。弯管的弯曲圆弧外侧要预留足够的避让距离，避免圆弧段和相邻的线缆、其他管路发生干涉；如果是用于有压力的流体管路，配对法兰之间可以加装橡胶密封垫，依靠四个螺栓的均匀压紧实现端面密封，方形法兰的刚性比薄型圆法兰更好，锁紧后整个端面的压力分布更均匀，密封可靠性更稳定。

实际选型时可以直接根据现场管路的通径匹配对应管口尺寸，两端方板的孔位可以和设备壁板上预先冲好的安装孔直接对应，不需要现场二次打孔，在标准化的机组管路装配里，这种一体带方法兰的弯管可以作为预制模块直接上线装配，不需要管工现场做弯管、焊法兰的工序，对安装人员的技能要求更低，装配一致性也更容易管控。镀锌钢的材质属性也让它在普通给排水、低压通风、常规工业气体输送场景下都能适配，不需要额外做表面防腐处理，后期维护只需要定期检查法兰螺栓的紧固状态、观察焊缝位置有没有锈蚀渗漏即可。
