同心异径金属过渡连接管件结构设计

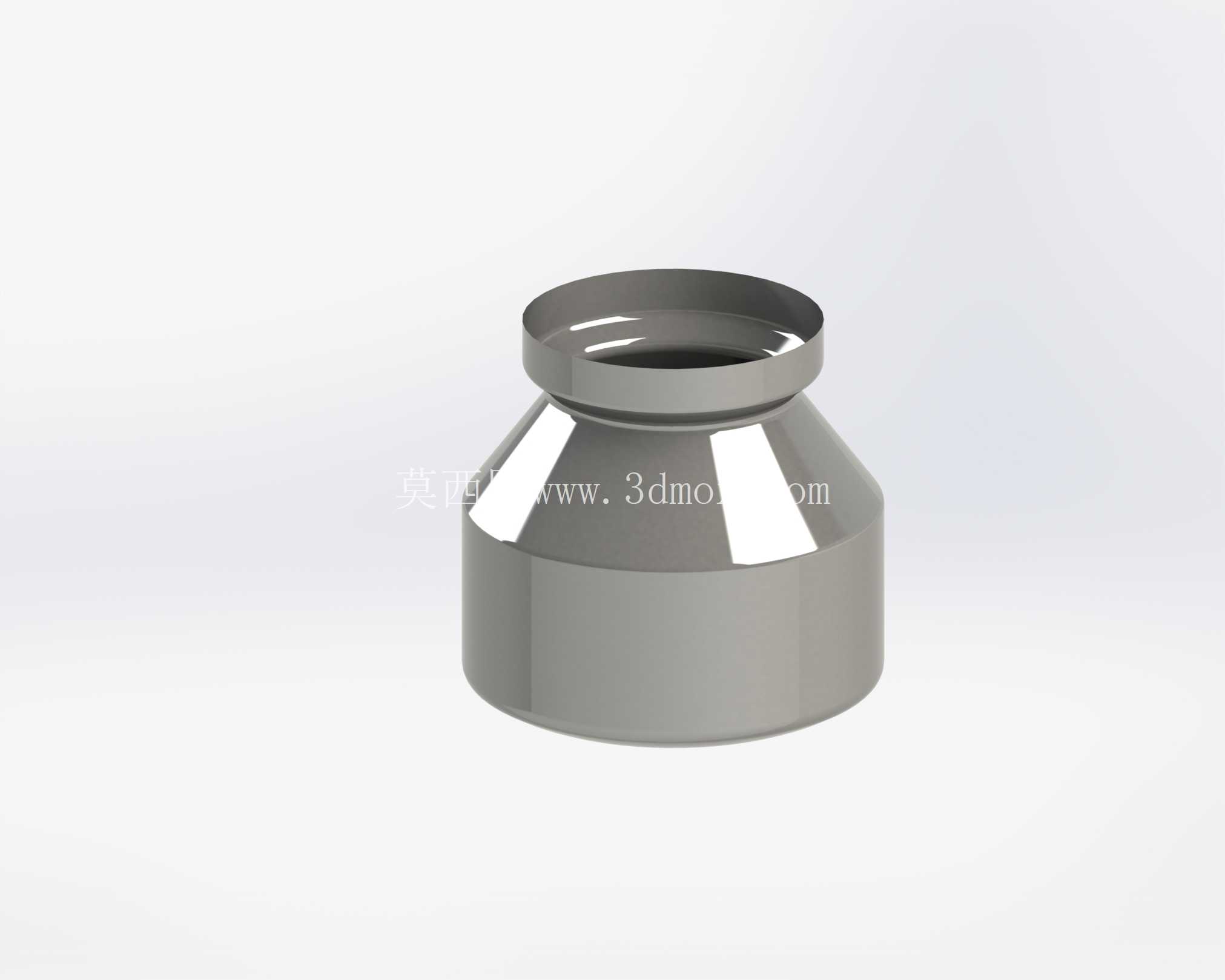

　　在流体输送管路的布设场景中，不同通径管路的对接一直是管路系统设计里的常见需求，这类同心异径过渡件的应用覆盖了民用给排水、工业流体输送、小型设备气路连接等多个场景，主要作用是在保证流道平滑过渡的前提下，实现两种不同管径管路的可靠衔接，避免通径突变带来的流阻陡增、局部紊流等问题。从结构设计逻辑来看，该零件采用上下同轴的双直段加锥形过渡段的整体构型，上端小直径直段端口做了外翻卷边设计，这个结构并非单纯的工艺装饰，实际装配时可以配合卡箍、快接接头实现端面密封，卷边的圆弧过渡能避免密封件被锐边割伤，同时提升端口的结构刚度，减少管路插接时的端口变形量。

　　下端大直径直段为等径直筒结构，内壁保持光滑圆柱面，既可以采用承插焊接的方式与大管径管路连接，也可以加工外螺纹后配合活接螺母实现可拆卸连接，直段长度预留了足够的装配余量，不管是焊接时的焊缝热影响区控制，还是螺纹连接的啮合长度要求，都能满足常规管路的安装规范。中间的锥形过渡段采用了平缓的锥角设计，锥面母线与轴线的夹角控制在较小范围内，这种设计能让流体在通径变化过程中保持相对稳定的流态，减少局部压损，同时锥段与上下直段的连接处都做了圆角过渡，避免应力集中，不管是承受管路内压还是外部安装载荷，都能降低结构断裂的风险。从安装边界来看，零件整体为回转体结构，同轴度公差控制在较高等级，安装时无需额外调整角度，只要保证两端与对接管路的同轴度即可完成装配，整体轴向尺寸紧凑，不会在管路系统中占用过多的安装空间，适合在管路排布密集、安装空间受限的场景下使用。零件外壁为光滑金属面，没有额外的凸起结构，一方面便于加工时的一次装夹成型，降低车削加工的工艺难度，另一方面光滑外壁不容易积留污物，在有洁净要求的流体输送场景中，也便于后期的管路清洁与维护。

　　在实际选型应用时，这类异径过渡件需要匹配两端对接管路的通径尺寸，上端卷边的直径尺寸要与配套快接接头的密封槽尺寸匹配，下端直段的外径公差要满足承插装配的间隙要求，锥形段的壁厚要根据管路的额定工作压力做对应调整，保证在额定压力下不会出现鼓胀、开裂等失效问题。不同于偏心异径管的应用场景，这种同心结构的异径件更适合用在水平管路或者垂直管路的直线变径位置，不会出现偏心异径管容易积留介质的问题，在输送洁净流体、含少量杂质的流体时都有较好的适用性。

　　从加工工艺角度来说，该零件既可以采用棒料直接车削成型，适合小批量定制场景，也可以采用板材冲压拉伸后焊接成型，适合大批量标准化生产，两种工艺都能保证零件的尺寸精度与结构强度，可根据实际的产能需求与成本预算灵活选择。在管路系统的应力分析中，这类变径位置往往是应力相对集中的区域，设计时在锥段与直段的衔接位置做了壁厚均匀过渡，没有出现壁厚突变的情况，能有效分散管路振动、压力波动带来的交变应力，提升零件的疲劳使用寿命，减少管路系统的后期维护成本。
