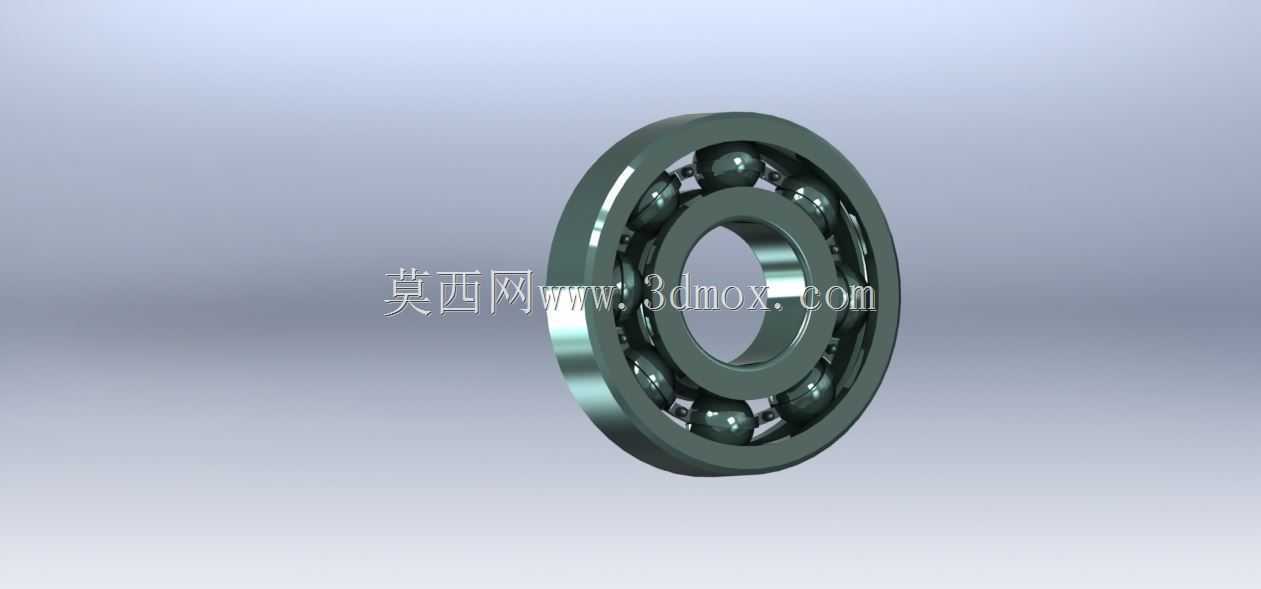

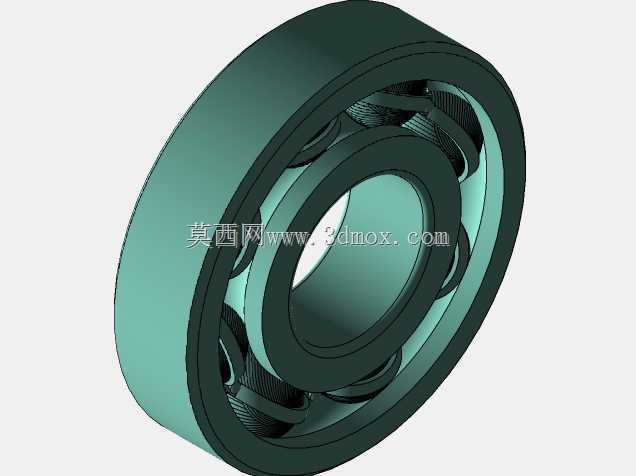

深沟球滚珠轴承二维三维结构设计

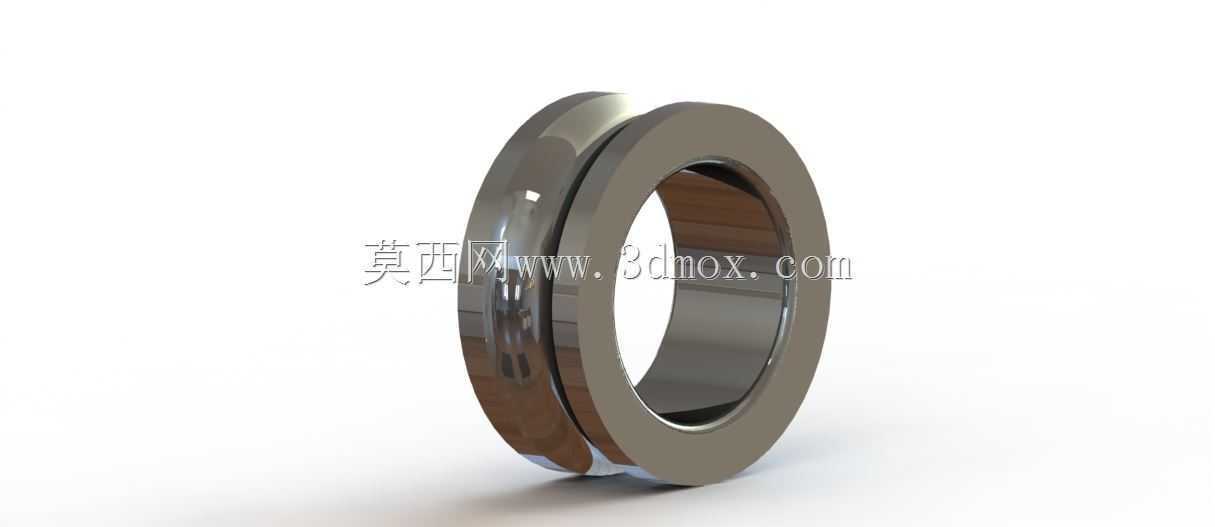

　　做机械结构设计的同行都清楚，旋转支撑部件的选型与建模，是绝大多数传动类设备设计绕不开的环节，滚珠轴承作为应用覆盖面最广的滚动支撑元件，从普通民用家电的电机输出端，到工业生产线的输送辊筒、机床主轴的辅助支撑、中小型减速机的输入输出轴定位，再到工程机械的铰接回转部位，都能见到这类标准件的身影。这套二维加三维的轴承结构模型，完全围绕实际工程应用的需求搭建，没有多余的装饰性特征，所有结构尺寸都贴合通用安装场景的边界要求。

　　从实际使用场景来看，这类深沟型滚珠轴承主要承受径向载荷，在设备运行过程中，当滚动体与滚道的配合间隙调整到合理区间时，也能承受一定比例的双向轴向载荷，相比滑动轴承，它的启动摩擦阻力更小，运转过程中的磨损量更低，维护更换的流程也更简便，适合中低速、载荷平稳的连续运转工况。建模过程中首先要明确的是安装边界：轴承的内圈与轴颈采用过渡配合，配合公差的选取要结合轴的运转精度要求，普通传动场景选k6公差即可，高精度主轴场景可适当提升配合精度；外圈与轴承座孔的配合多采用J7公差，既保证外圈不会在运转过程中出现蠕变滑移，也能给装配预留合理的安装余量，避免过盈量过大导致轴承内部游隙被挤压消失，引发运转卡滞、温升过快的问题。

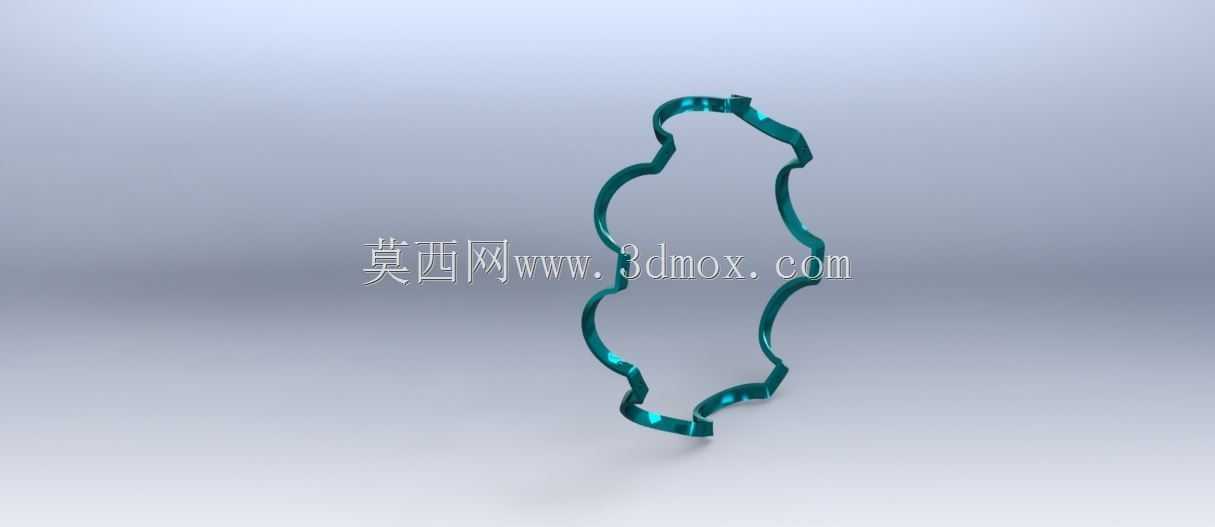

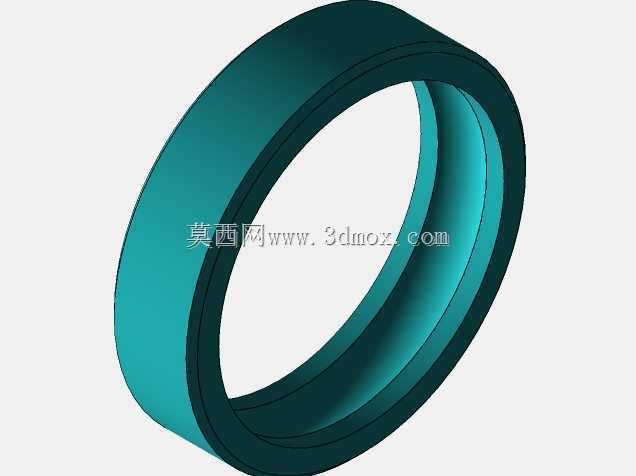

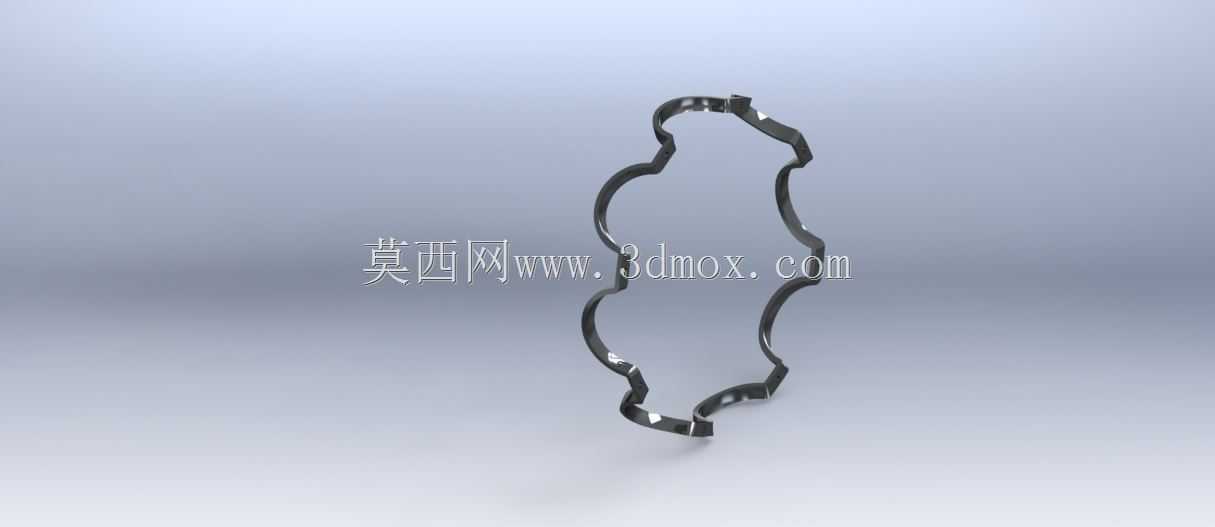

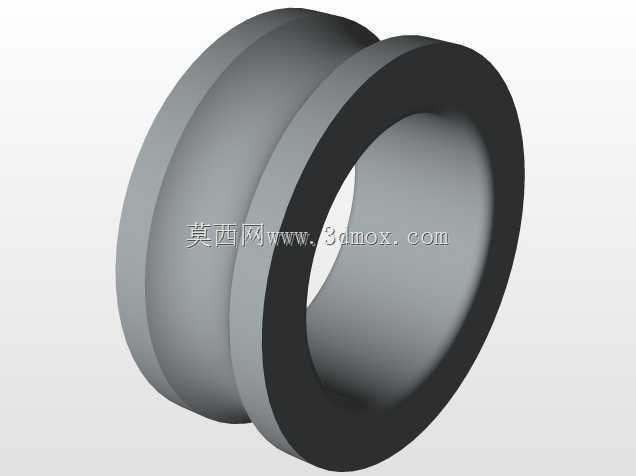

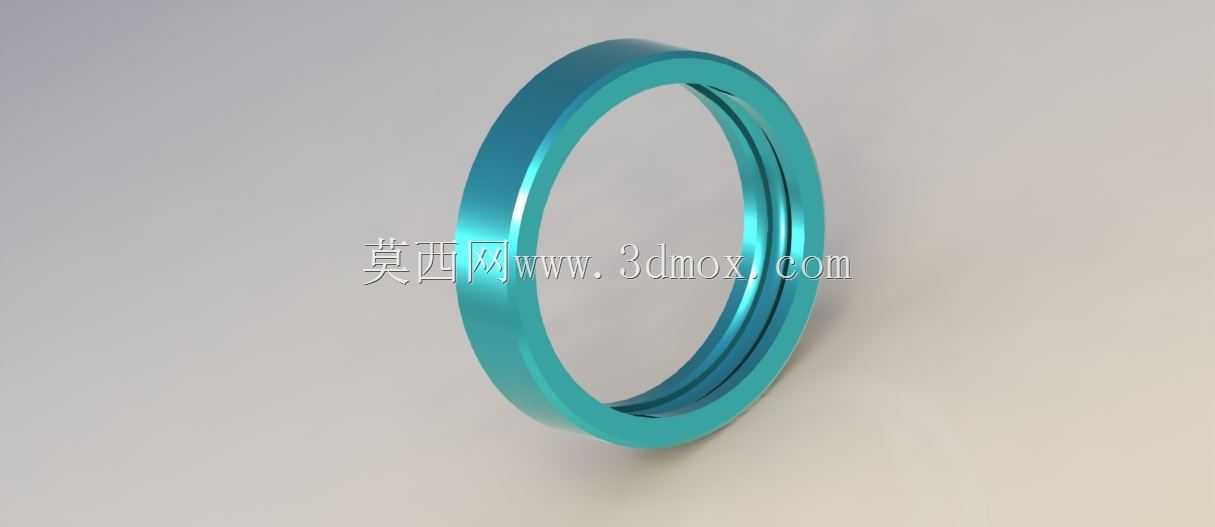

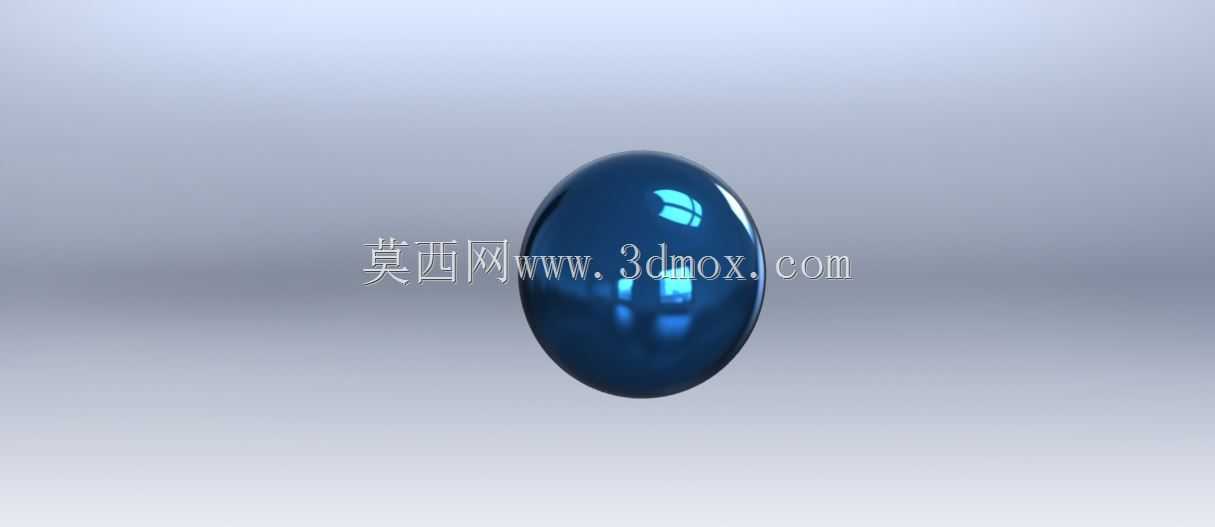

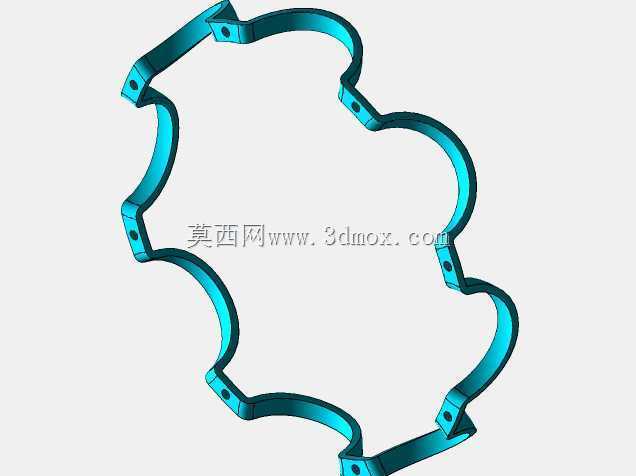

　　设计思路上完全遵循滚动轴承的实际加工逻辑，内圈和外圈的滚道曲率半径要略大于滚珠直径，曲率差控制在1.03到1.08倍之间，这个参数直接影响轴承的接触应力分布和额定动载荷，曲率差过小会导致接触应力集中，缩短轴承使用寿命，曲率差过大则会让滚珠在滚道内的滑动摩擦占比上升，降低传动效率。保持架采用浪形冲压结构，兜孔的间隙要保证滚珠能灵活转动，同时不会在运转过程中从兜孔内脱出，二维工程图里完整标注了内圈内径、外圈外径、轴承宽度这三个核心安装尺寸，还有内外圈的倒角尺寸、滚道的位置度公差、滚珠的数量与直径参数，能直接用于装配干涉检查和安装位的结构设计。

　　很多刚入行的工程师做设备设计时，容易忽略轴承的安装预留空间，这套模型里也把安装相关的细节做了还原：内圈的定位轴肩高度不能超过内圈的厚度，否则后续拆卸轴承时拉马无法卡住内圈端面；外圈的轴承座挡肩高度同样要低于外圈厚度，方便拆卸维护。另外模型里的密封结构采用双侧接触式橡胶密封，适合有粉尘、少量切削液飞溅的车间工况，能阻挡外部杂质进入滚道内部，同时防止轴承内部的润滑脂泄漏，减少日常维护的补脂频率。

　　在做整机装配仿真的时候，这套模型可以直接导入装配体，不需要再额外做结构简化，内外圈与轴、轴承座的配合面都做了精准的同轴度约束，滚珠与滚道的接触位置也符合实际装配状态，能直观模拟轴承在轴系中的支撑状态，检查轴系运转时是否会和周边的密封件、端盖发生干涉。二维图纸部分除了标准的视图表达，还标注了轴承的安装预紧量参考范围，对于背对背、面对面、串联这几种常见的轴承配对安装方式，也预留了调整垫片的安装空间参考，方便设计人员根据实际的轴系刚度要求调整预紧力，避免轴系运转过程中出现窜动。

　　从加工工艺的角度来看，模型里的所有圆角、倒角特征都符合实际加工的退刀要求，内圈和外圈的端面都做了平面度约束，保证安装时端面能和轴肩、挡肩完全贴合，不会出现倾斜导致的轴承偏载。很多新手建模时容易把滚道的位置做偏，导致轴承装配后滚珠受力不均，这套模型里滚道相对于轴承宽度中心的对称度控制在0.02mm以内，完全满足通用传动场景的精度要求，不管是做设备的方案设计、装配教学演示，还是做有限元分析的载荷施加，都能直接使用，不需要再做结构修正。
