单缸动力系统配套曲柄曲轴结构设计

　　做小型单缸动力单元的结构配套时，最先要敲定的核心传动件就是曲轴，这个部件直接把活塞的往复直线运动转化为旋转扭矩输出，整个动力端的受力循环、动平衡表现、安装适配性都和曲轴的结构设计直接挂钩。

　　先从实际应用场景说，这类双平衡块式的单曲柄曲轴，大多适配排量在50cc到125cc区间的小型通用汽油机，或是同功率段的小型空气压缩机、高压清洗机动力端，也有部分小型农用植保机械、便携发电机组会采用同结构的曲轴设计。这类应用场景的共性是动力端转速区间集中在3000rpm到6500rpm，输出扭矩不算大但载荷循环频率高，同时对整机的振动控制、安装紧凑度有明确要求，毕竟便携类动力设备不能预留太大的动力舱空间。

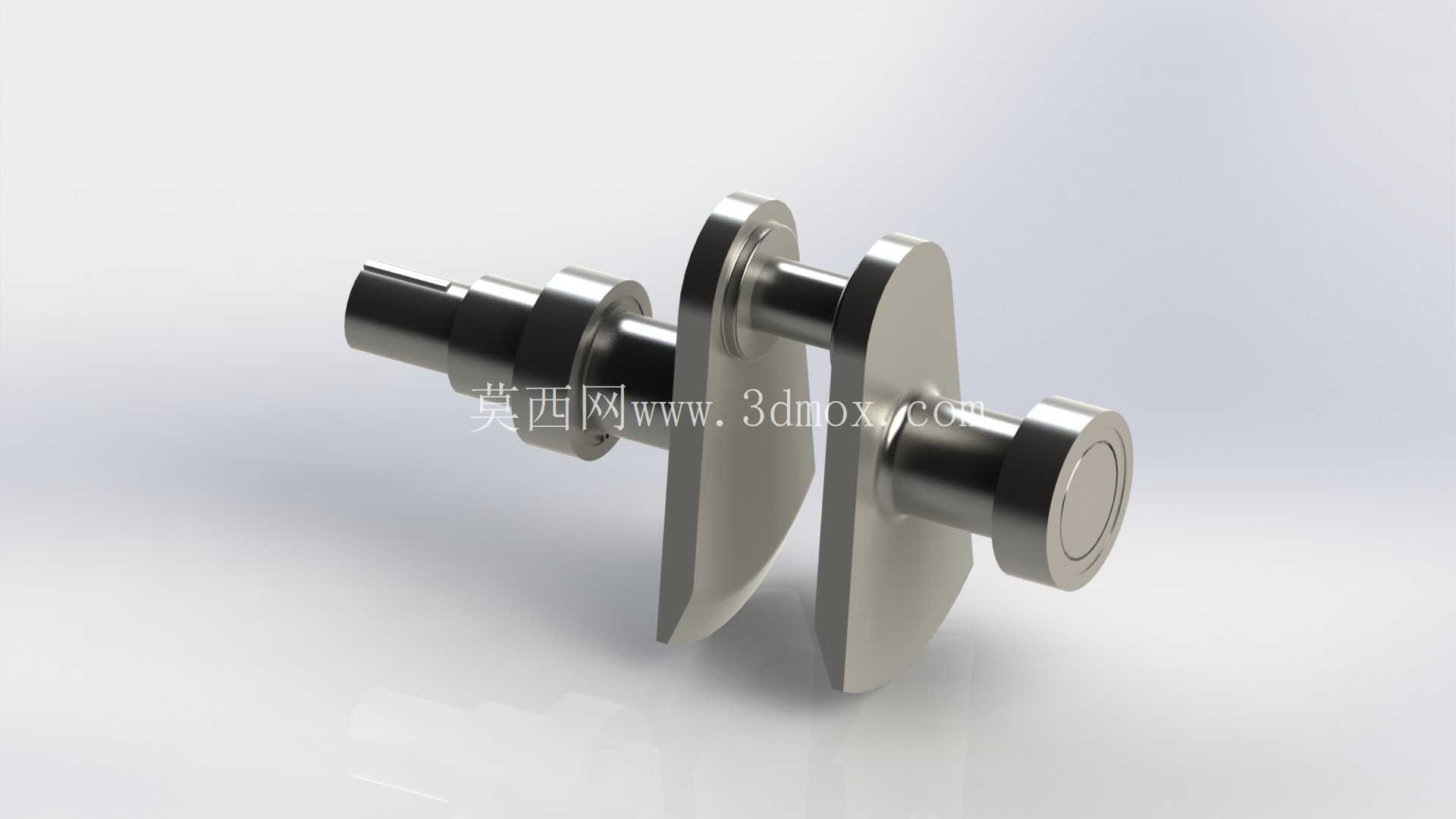

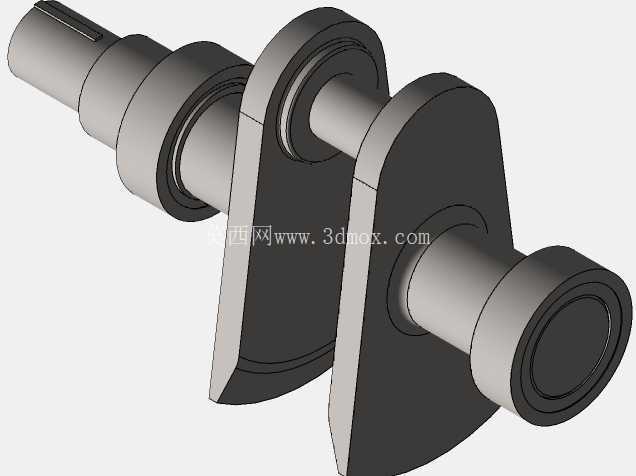

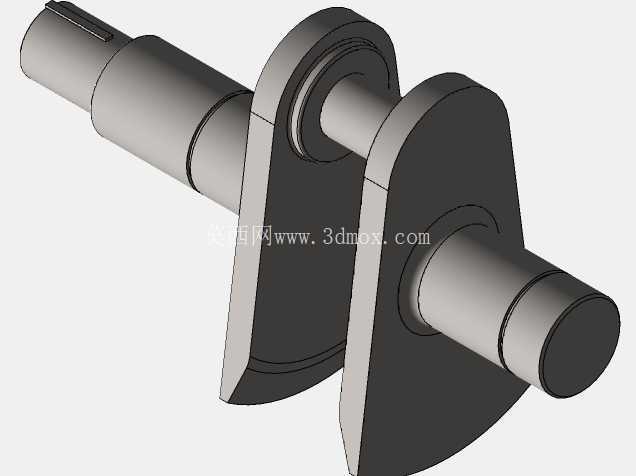

　　从功能特性来看，这个曲轴的结构完全围绕载荷传递做了分区设计：最左端的阶梯轴段是动力输出端，依次设置了轴承配合位、油封贴合面、外接飞轮或皮带轮的定位轴颈，轴段的直径阶梯差是按照过盈配合、过渡配合的公差要求做的退刀槽设计，避免装配时轴承内圈刮伤轴颈表面，也给油封的唇口预留了平整的贴合基准，防止运行过程中出现润滑油渗漏的问题。中间的曲柄销部分是和连杆大头配合的工作面，表面粗糙度要求控制在Ra0.8以内，和两侧主轴颈的平行度公差要控制在0.01mm范围内，不然连杆运行过程中会出现偏磨，短时间内就会造成大头轴承间隙超差，引发动力端异响。两侧的扇形平衡块是针对单缸机的往复惯性力做的配重设计，平衡块的质心位置和曲柄销的偏心方向完全相反，配重质量是按照活塞组件、连杆小头的往复质量换算后确定的，能抵消70%以上的一阶往复惯性力，大幅降低整机运行时的竖向振动，避免设备长时间运行出现紧固件松脱、机架疲劳开裂的问题。最右端的轴段是正时端配合位，用来安装正时齿轮、启动从动盘或是磁电机转子，轴端的中心孔是加工时的定位基准，也可以在检修时作为曲轴径向跳动检测的支撑点。

　　设计思路上，这个曲轴没有采用多缸机的全支撑结构，毕竟单缸机的主轴颈跨度小，两个主轴颈分别布置在曲柄两侧，支撑点跨距刚好覆盖曲柄销的受力区间，既保证了轴系的刚性，又尽可能压缩了曲轴的轴向总长度，适配小型动力设备紧凑的安装空间。平衡块的扇形轮廓做了倒角修型，一方面是避免曲轴高速旋转时平衡块边缘和曲轴箱内壁发生刮碰，给箱体内部的润滑油飞溅预留足够的流通间隙，另一方面也能减少旋转过程中的空气搅动阻力，降低动力端的无谓功率损耗。所有轴颈的过渡圆角都做了R1.5到R2的圆弧处理，没有尖锐的应力集中点，毕竟曲轴运行过程中承受交变弯曲和扭转载荷，应力集中位置很容易萌生疲劳裂纹，圆弧过渡能把轴肩位置的应力集中系数降低40%以上，大幅提升曲轴的疲劳寿命。

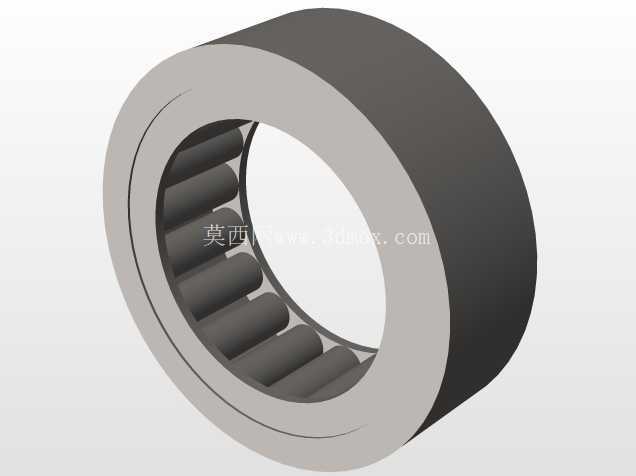

　　从安装边界来看，两个主轴颈的配合尺寸是按照标准深沟球轴承的内圈公差设计的，安装时轴承内圈采用热装工艺，加热温度控制在120摄氏度以内，避免轴颈表面硬度下降。曲轴的轴向定位靠左侧主轴颈的轴肩和右侧的卡簧槽实现，轴向窜动量控制在0.1mm到0.2mm之间，既保证曲轴受热膨胀时有足够的伸长空间，又不会因为窜动量过大造成连杆偏磨、油封异常磨损。曲柄销的直径和连杆大头的滚针轴承内圈尺寸匹配，装配时要保证连杆大头的侧隙在0.15mm到0.3mm之间，侧隙过小会造成连杆转动卡滞，侧隙过大则会引发运行异响。整个曲轴的轴向总长度控制在适配小型通用汽油机曲轴箱的安装尺寸范围内，平衡块的旋转外径不会和曲轴箱的内腔壁发生干涉，安装时不需要额外对箱体进行扩腔加工，直接替换同规格的原厂曲轴就能完成装配。

　　实际建模过程中，要先确定两个主轴颈的同轴度基准，再以主轴颈轴线为基准偏移曲柄半径确定曲柄销的轴线，平衡块的轮廓要按照配重质心的计算结果做切除或加厚调整，保证整个曲轴的动平衡精度达到G2.5级以上，满足高转速运行的要求。所有配合面的尺寸公差都要按照IT6级精度标注，非配合面的铸造圆角统一做R3处理，兼顾铸造工艺的脱模要求和结构强度需求。
