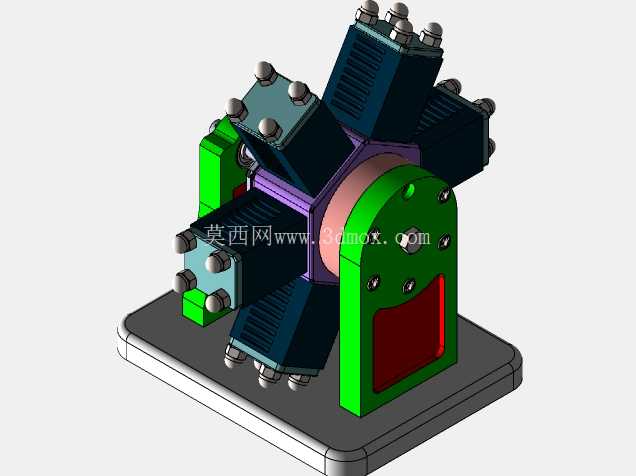

径向布局气动六缸星型动力装置结构

在小型气动动力演示、教学实验台搭建以及低压气动驱动系统的选型参考场景中，这类径向排布的六缸星型动力结构有着很明确的应用定位。区别于传统直列、V型排布的动力单元，星型布局的核心优势在于所有气缸围绕中心曲轴做圆周等距分布，能够在极小的轴向空间内集成六个做功单元，大幅压缩动力段的轴向安装尺寸，对于安装空间轴向受限、径向有富余的紧凑型气动设备场景适配性极强。从实际用途来看，这类气动星型结构既可以作为气动原理教学的具象演示载体，帮助学习者直观理解配气、活塞往复运动到曲轴旋转输出的完整动力传递链路，也能作为低压气动系统的动力输出单元，适配小扭矩、高转速需求的轻载传动场景，比如小型物料输送线的驱动辊动力源、桌面级实验装置的动力输入单元，相比电动驱动单元，气动驱动具备过载自动卸荷、启停响应速度快、无电火花风险的特性，在有防爆要求的轻载作业场景中也有一定的应用空间。

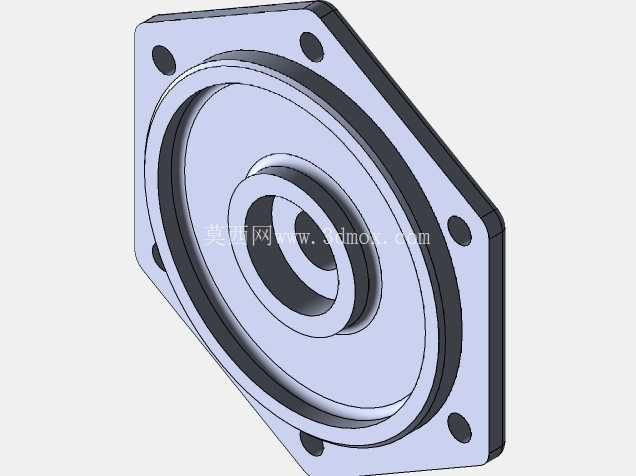

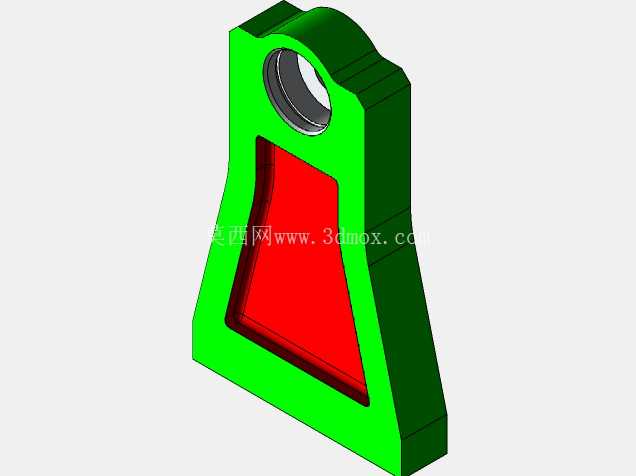

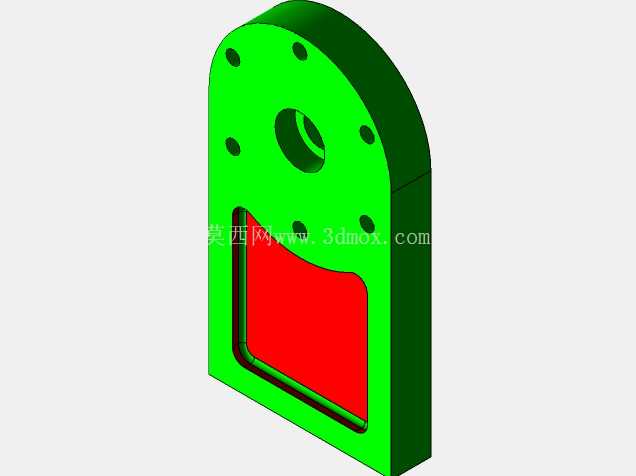

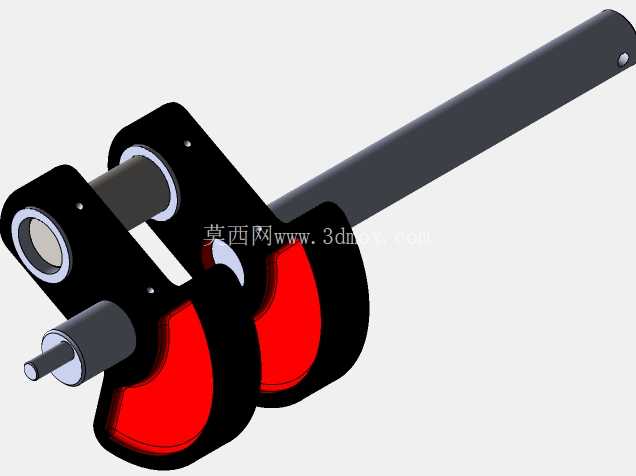

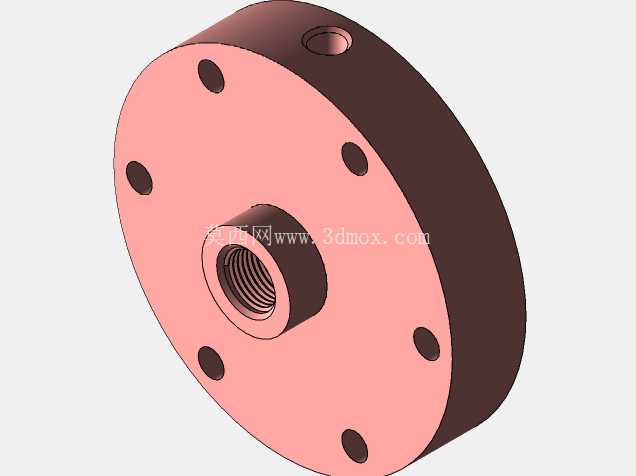

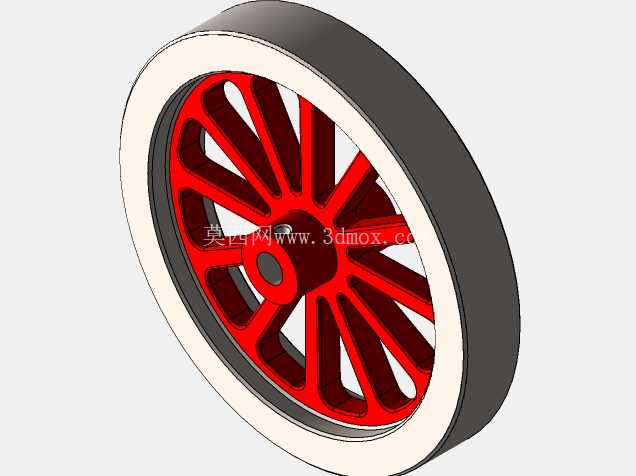

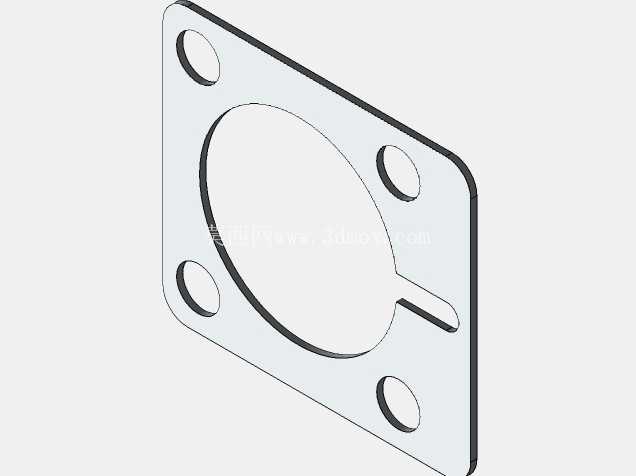

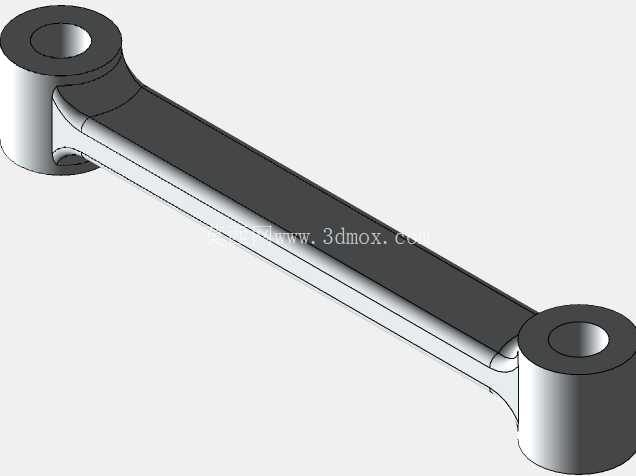

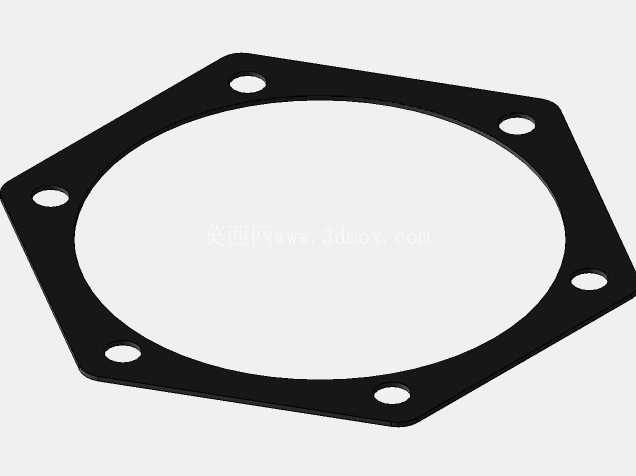

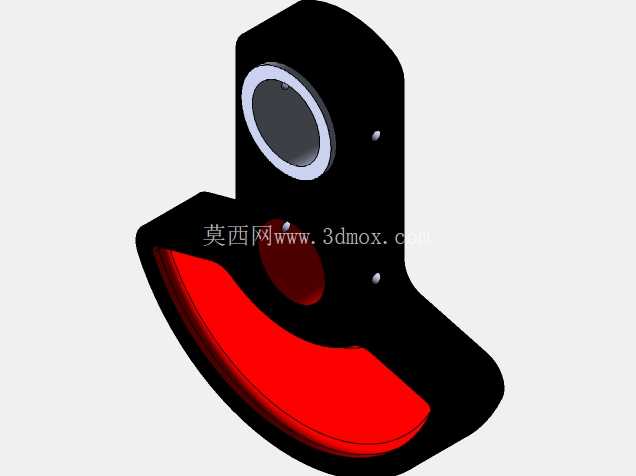

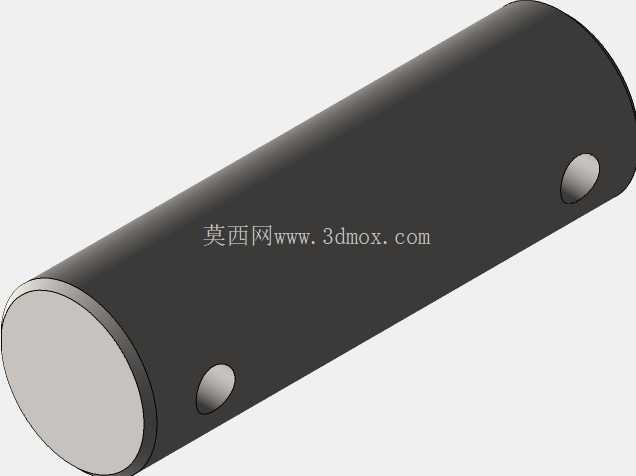

从功能特性层面拆解，六个气缸沿中心曲轴的径向呈60度等夹角分布，每个气缸的活塞连杆都铰接在中心曲轴的同一个曲柄销上，这种结构决定了曲轴每旋转一周，六个气缸会依次完成进气、做功、排气的循环，动力输出的脉动率远低于单缸、双缸气动结构，运转平顺性有明显提升，不需要额外加装大质量的飞轮来稳定转速，能进一步降低整体结构的重量。每个气缸的缸体都采用独立模块化设计，缸盖与缸体通过螺栓紧固，方便单独拆解更换密封件、调整配气间隙，日常维护不需要完全拆解整个动力单元。前端的立式支撑座直接集成了曲轴轴承安装位，底部带安装定位的平板底座，能直接通过螺栓固定在设备安装台面或者实验台架上，不需要额外设计定制安装支架。

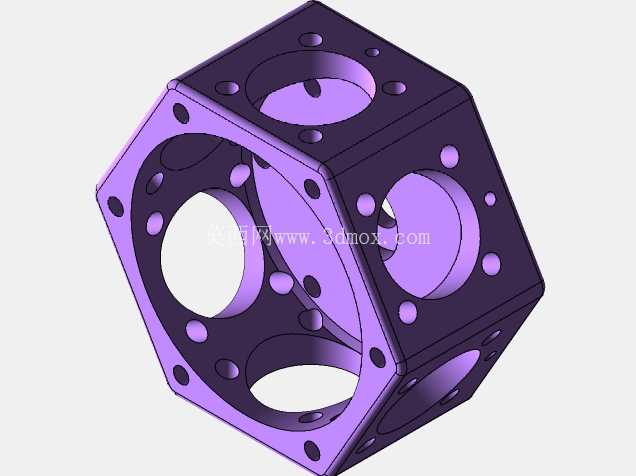

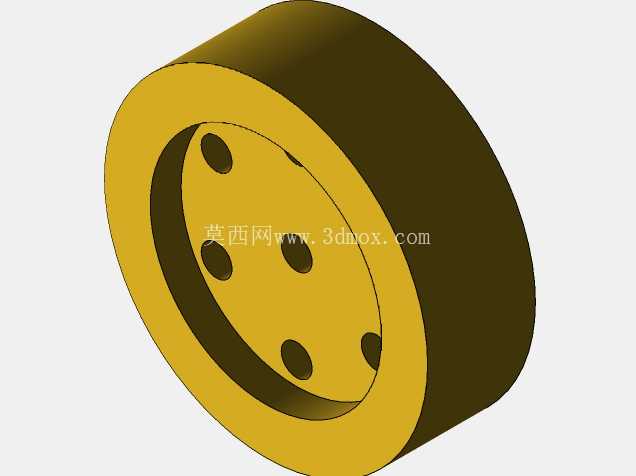

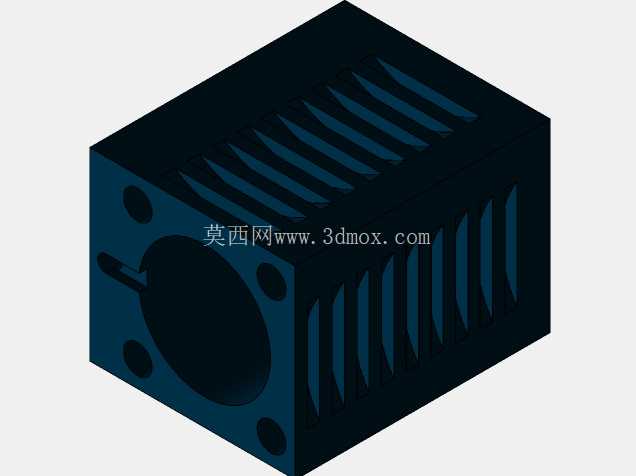

设计思路上，整个结构优先考虑了气动做功的配气逻辑与结构动平衡的匹配，六个气缸等夹角排布的设计本身就具备天然的动平衡优势，活塞往复运动产生的惯性力可以在径向互相抵消，曲轴运转时的径向振动被大幅削弱，对支撑轴承的冲击载荷更小，能有效提升支撑部件的使用寿命。配气流路的设计集成在中心曲轴的连接座体上，不需要在每个气缸单独布置外接气管，减少了外部管路的杂乱排布，也避免了管路随气缸运动产生的弯折疲劳问题。缸体的散热结构直接在缸体外壁做了平行散热筋，因为气动做功过程中压缩空气膨胀会带走部分热量，散热需求低于燃油发动机，所以散热筋的尺寸做了精简控制，不会额外增加过多的径向尺寸。

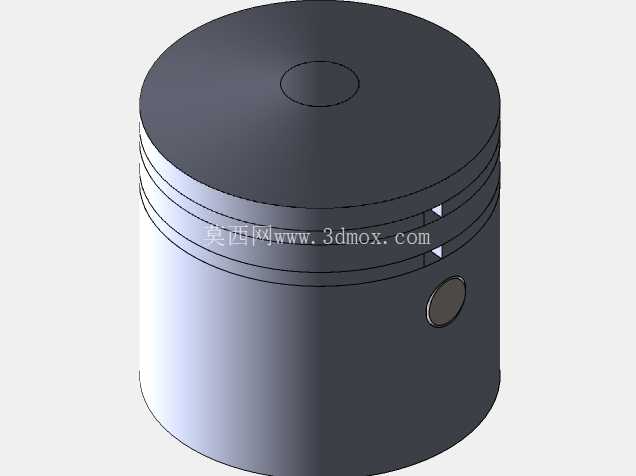

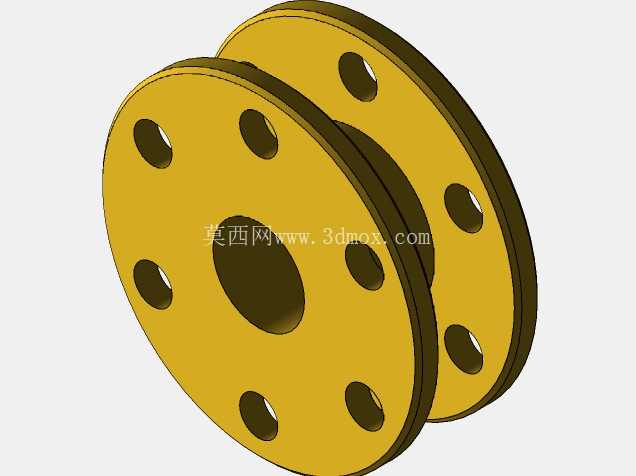

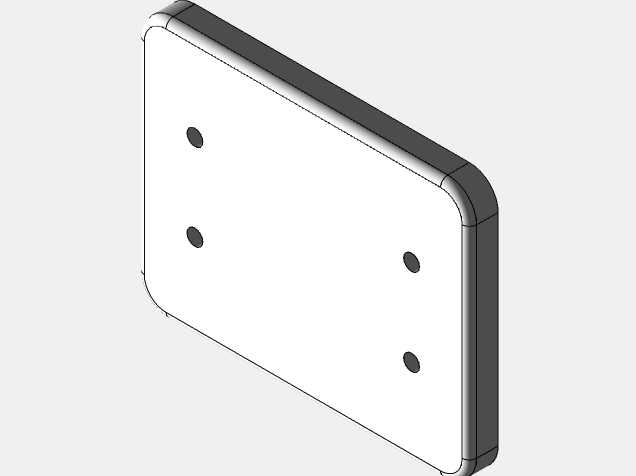

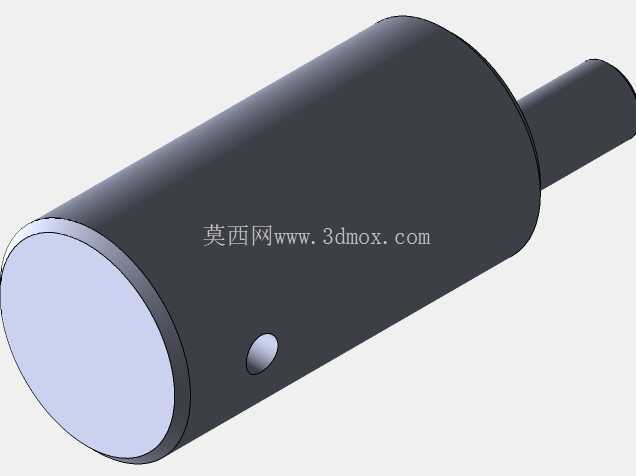

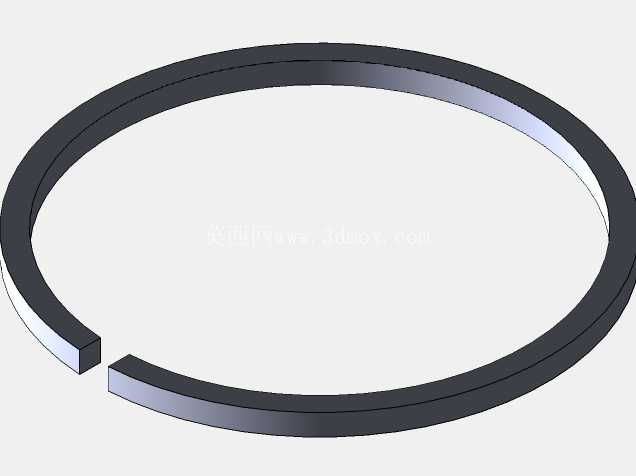

从安装边界与尺寸适配角度看，整个动力单元的安装基准是底部的矩形安装平板，平板上预留的安装孔位呈对称分布，安装时需要预留的径向空间要大于六个气缸外轮廓形成的最大回转直径，避免气缸运转时与周边设备部件产生运动干涉；轴向方向上，从底座安装面到曲轴输出端的轴向尺寸紧凑，输出轴的轴径、键槽尺寸都按照标准轻载传动参数设计，能直接匹配标准规格的联轴器、带轮等传动部件，不需要额外做轴径转接。安装时要注意支撑座的轴承位同轴度公差，因为六个气缸的连杆都作用在同一个曲柄销上，轴承位的同轴度偏差会直接导致活塞运动卡滞、运转阻力增大，建模过程中也特意对曲轴、连杆、活塞的配合公差做了适配，活塞与缸壁的间隙按照气动密封的常规要求预留，既能保证活塞往复运动无卡滞，也能避免间隙过大导致的压缩空气泄漏、做功效率下降。另外，整个结构的所有连接螺栓都采用内六角圆柱头螺钉，沉头安装的设计不会让螺栓头突出零件外轮廓，既避免了运动干涉，也让整体外观更整洁，适合教学演示场景的展示需求。
