家用阀门旋钮省力操作辅助手柄结构

日常民用供水、供暖管路系统中，大量采用小型蝶形旋钮（俗称“小蝴蝶阀”“羊角阀”）作为通断、流量调节的执行部件，这类旋钮普遍存在力臂过短的问题，尤其是长期未操作、阀杆密封圈老化粘连的状态下，徒手拧动需要施加很大的握持力，老人、手部力量不足的使用者很难独立操作，甚至会因为发力不当打滑擦伤手部，或是用力过猛拧断阀杆、掰裂阀体造成管路泄漏。这款辅助操作手柄正是针对这类民用管路小阀门的操作痛点设计，核心作用是通过延长操作力臂，降低阀门启闭所需的施加力，让小扭矩的旋钮阀门可以被轻松拧动。

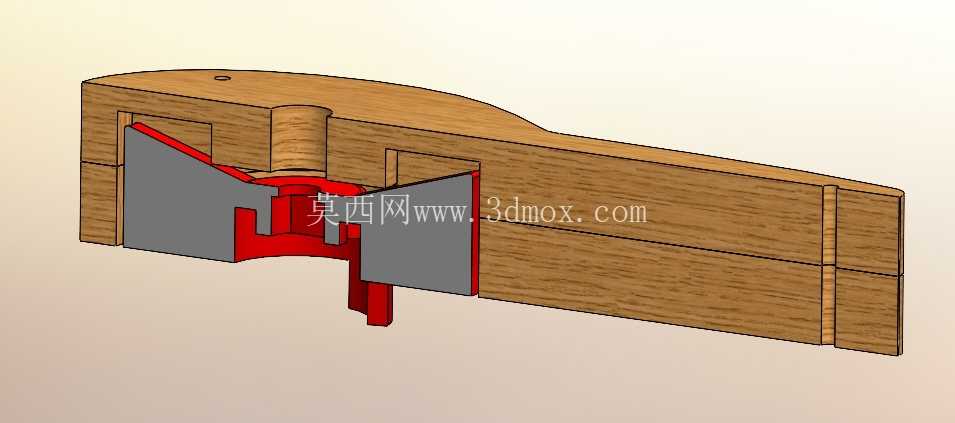

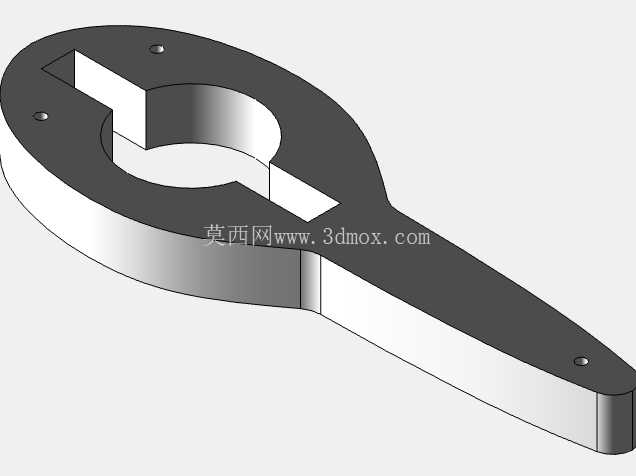

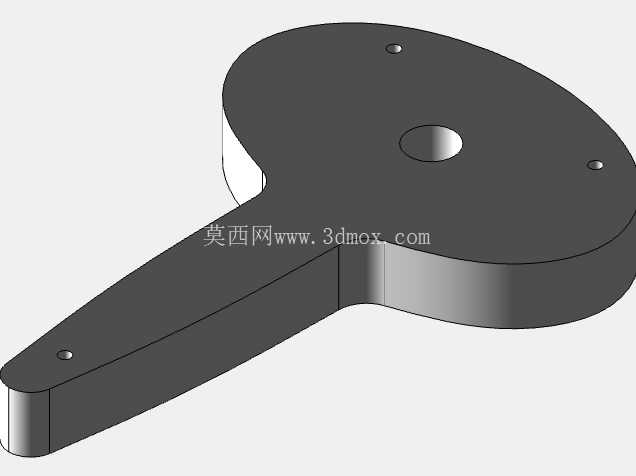

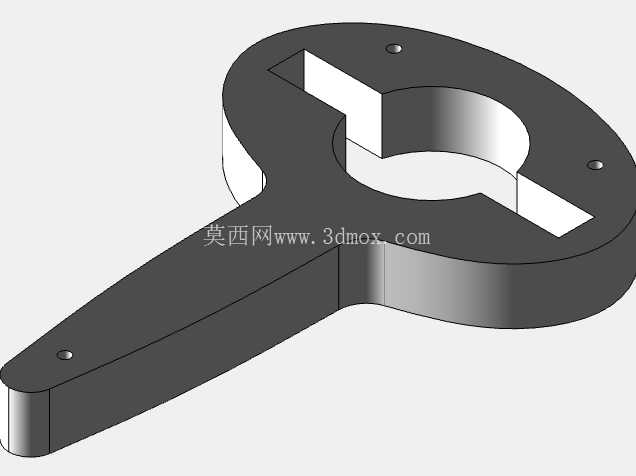

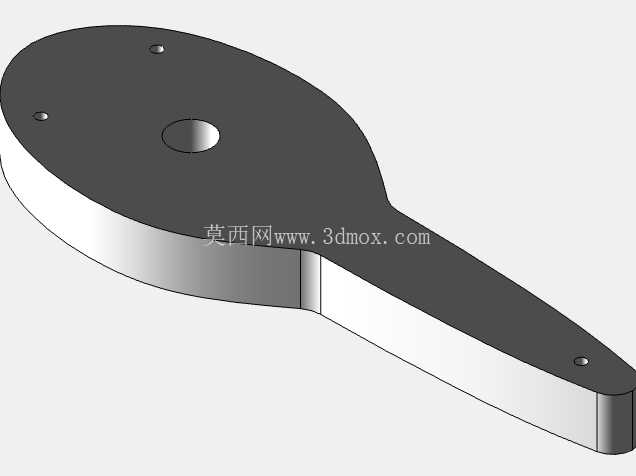

从结构设计来看，整个手柄采用分体嵌套式结构，外部握持部分采用层压板材加工成型，握持轮廓做了贴合手掌发力姿态的弧形收腰设计，握持段长度延伸至120mm左右，相比原阀门旋钮不足20mm的力臂长度，扭矩放大倍数超过6倍，按照常规民用阀门启闭所需1.5N·m的操作扭矩计算，使用该手柄时仅需在握持端施加12N左右的力即可完成操作，相当于徒手拎取1.2kg重物的发力水平，完全覆盖力量较弱人群的操作能力范围。手柄与阀门旋钮接触的内嵌部分采用刚性更高的结构设计，型腔轮廓完全匹配常见小型蝶形旋钮的外形尺寸，型腔开口处做了1.5°的导入斜角，方便快速对准扣合在旋钮上，不需要额外的紧固件连接，属于快装式的辅助工具，使用时直接扣在阀门旋钮上即可，操作完成后可以直接取下，单个手柄可以适配家中多个同规格的阀门旋钮，不需要为每个阀门单独配置。

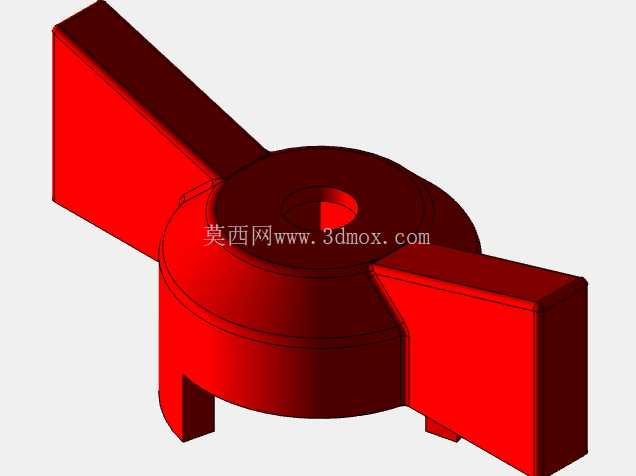

设计过程中针对两种常见的民用小阀门旋钮尺寸做了适配型腔，覆盖市面上90%以上的家用进水阀、暖气调节阀的旋钮规格，型腔内部设置了周向定位的凸齿结构，扣合后凸齿会卡入旋钮的加强筋间隙，避免操作过程中手柄与旋钮之间出现打滑空转的问题，保证扭矩可以完整传递到阀杆上。手柄的整体厚度控制在18mm，和常规层压板材的常用厚度匹配，加工时可以直接采用10mm厚度的板材切割出主体握持框架，再将内嵌的受力结构嵌入框架的定位槽内固定，不需要复杂的曲面加工，普通数控切割设备即可完成加工，加工门槛低，后期如果出现磨损也可以快速替换部件。

安装使用时不需要对原有阀门做任何改装，不会破坏管路的密封结构，也不会影响阀门本身的额定工作压力和密封性能，手柄扣合后不会遮挡阀杆的密封部位，日常检查管路渗漏时不需要取下手柄即可观察密封状态。针对阀门旋钮安装位置靠近墙面、操作空间狭窄的场景，手柄的外形轮廓做了切边处理，靠近墙面的一侧做了平直避让设计，最小操作空间仅需30mm的侧向间隙即可完成扣合和转动操作，不会因为空间不足出现手柄碰墙无法转动的问题。手柄尾部设置了一个直径5mm的悬挂孔，闲置时可以挂在管路附近的挂钩上，不会占用厨房、卫生间的储物空间，整体重量不足100g，长时间握持操作也不会出现手部疲劳的问题。

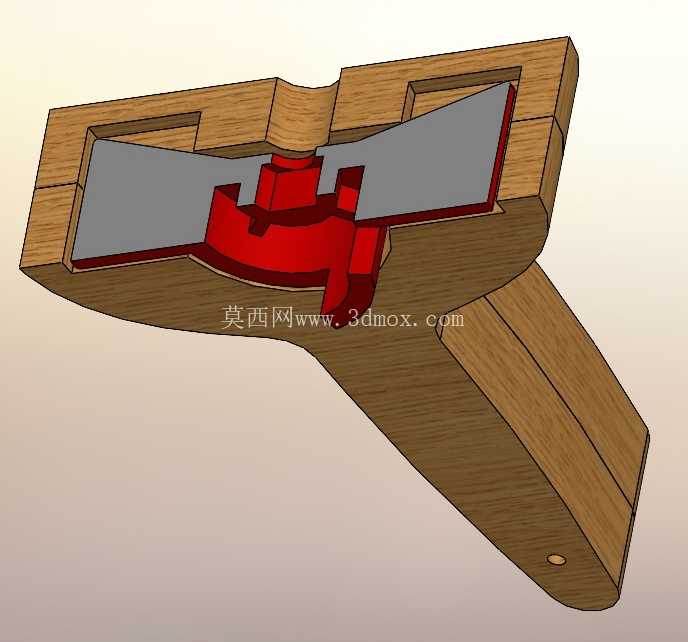

结构受力层面，内嵌的受力部分采用对称式的筋位布局，转动时的受力点均匀分布在旋钮的两个翼片上，不会出现单侧受力过大掰裂塑料旋钮的问题，经过实际测试，在施加5N·m的极限扭矩时，型腔结构也不会出现变形或开裂，完全覆盖民用阀门的最大操作扭矩需求。手柄的边角位置全部做了R3的圆角倒钝处理，没有尖锐的棱角，操作时即使手部打滑也不会被划伤，使用安全性有足够保障。
