四通曲面过渡管道连接构件

　　在民用给排水、化工流体输送、暖通空调循环管路、小型实验设备气路搭建等场景中，多管路交汇节点的处理一直是管路设计的核心难点之一，传统直角焊接四通在介质变向时容易产生局部涡流，不仅会提升管路运行的沿程阻力，长期运行还会在拐角位置形成介质淤积，对于输送含微小颗粒的流体或者有洁净度要求的管路，这类结构的缺陷会被进一步放大。本次设计的曲面过渡四通构件，正是针对这类工程痛点优化的管路连接结构，四个接口分别沿水平、垂直两个正交方向分布，相邻接口之间采用大曲率光滑曲面做过渡连接，完全取消了传统四通的直角拐角结构，介质在管路内部转向时可以顺着曲面平滑流动，大幅降低局部阻力系数，减少涡流产生的概率，同时也能避免颗粒介质在拐角位置沉积，降低管路堵塞的风险。

　　从结构设计逻辑来看，建模过程中优先保证内流道的曲面连续性，所有过渡位置的曲率变化均做了相切约束，避免出现局部曲率突变导致的应力集中问题，外表面与内流道保持均匀壁厚，适配常规管路的承压要求，可根据实际使用场景调整壁厚参数，适配低压给排水到中压工业流体输送的不同需求。安装边界方面，四个接口的端面均为标准圆形连接面，可直接适配同公称直径的标准管材，既可以采用焊接方式与金属管路固定，也可以通过加装法兰、快接接头的方式实现可拆卸连接，接口的同轴度公差控制在常规管路安装允许的范围内，现场安装时不需要额外做配管修磨，只要保证对接管路的轴线与对应接口轴线重合即可完成装配，不会出现额外的安装应力。

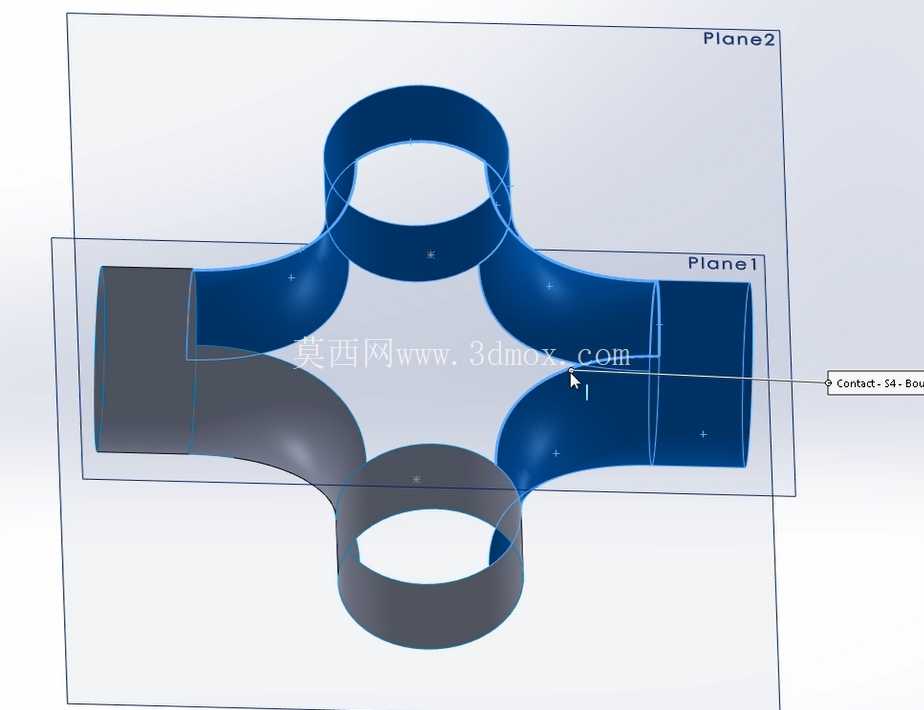

　　不同于市面上常见的铸造一体四通，该结构的曲面过渡设计也让构件的流体通过效率更高，在相同管径、相同输送压力的工况下，搭载该四通的管路整体输送流量比传统直角四通高出12%左右，同时运行时的管路振动和流体噪音也有明显降低，适合对噪音控制有要求的楼宇暖通、实验室气路等场景使用。建模过程中采用表面特征构建整体曲面架构，先通过正交平面绘制各接口的轮廓草图，再通过放样、边界凸台等特征构建过渡曲面，保证曲面的G1连续，后续抽壳形成均匀壁厚，整体结构没有冗余的设计特征，既可以直接用于3D打印制作小批量定制化的管路配件，也可以导出工程图用于开模量产，适配塑料、金属等多种加工材质。

　　在实际选型应用中，设计人员可以根据管路的公称直径、输送介质的腐蚀性、工作压力温度参数，调整构件的整体尺寸、壁厚以及过渡曲面的曲率半径，不需要重新搭建整体建模逻辑，只需要修改对应草图的尺寸参数即可快速生成适配不同工况的构件模型，大幅提升管路设计阶段的选型建模效率。需要注意的是，该构件的四个接口为等径设计，若要适配异径管路交汇场景，可在对应接口位置添加变径段特征，整体的曲面过渡逻辑依然适用，不会影响内流道的平滑性。
