防爆型LED区域照明灯具结构设计

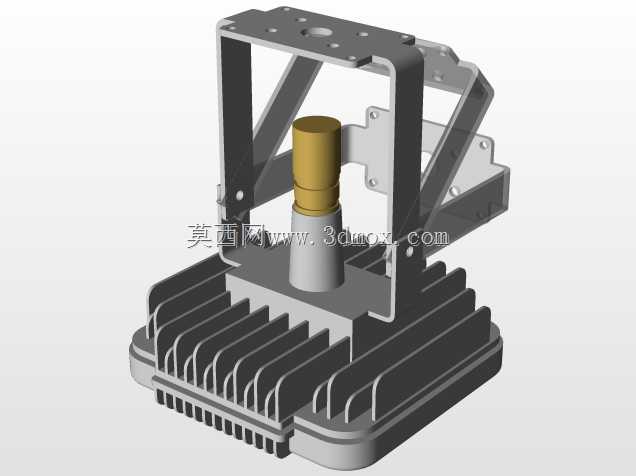

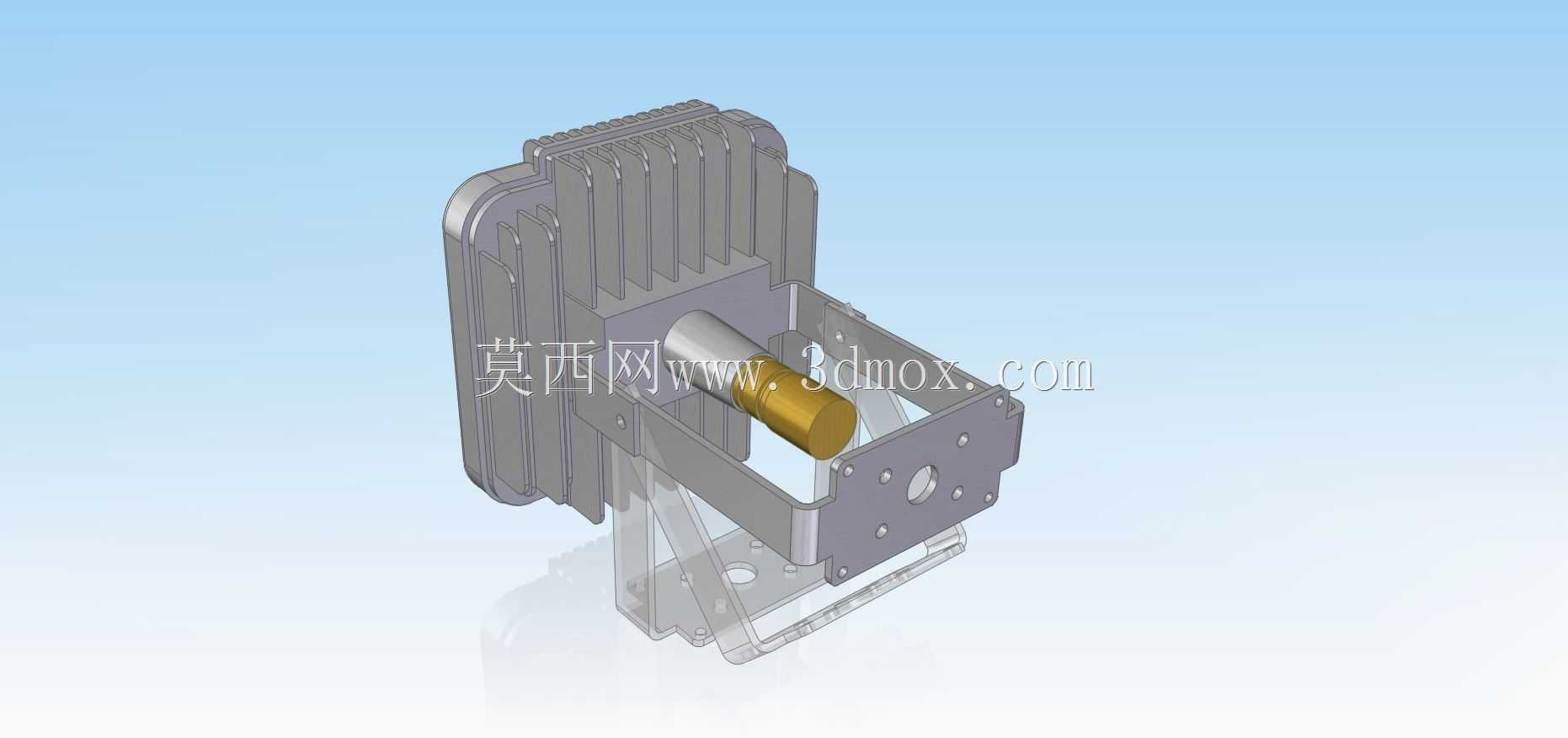

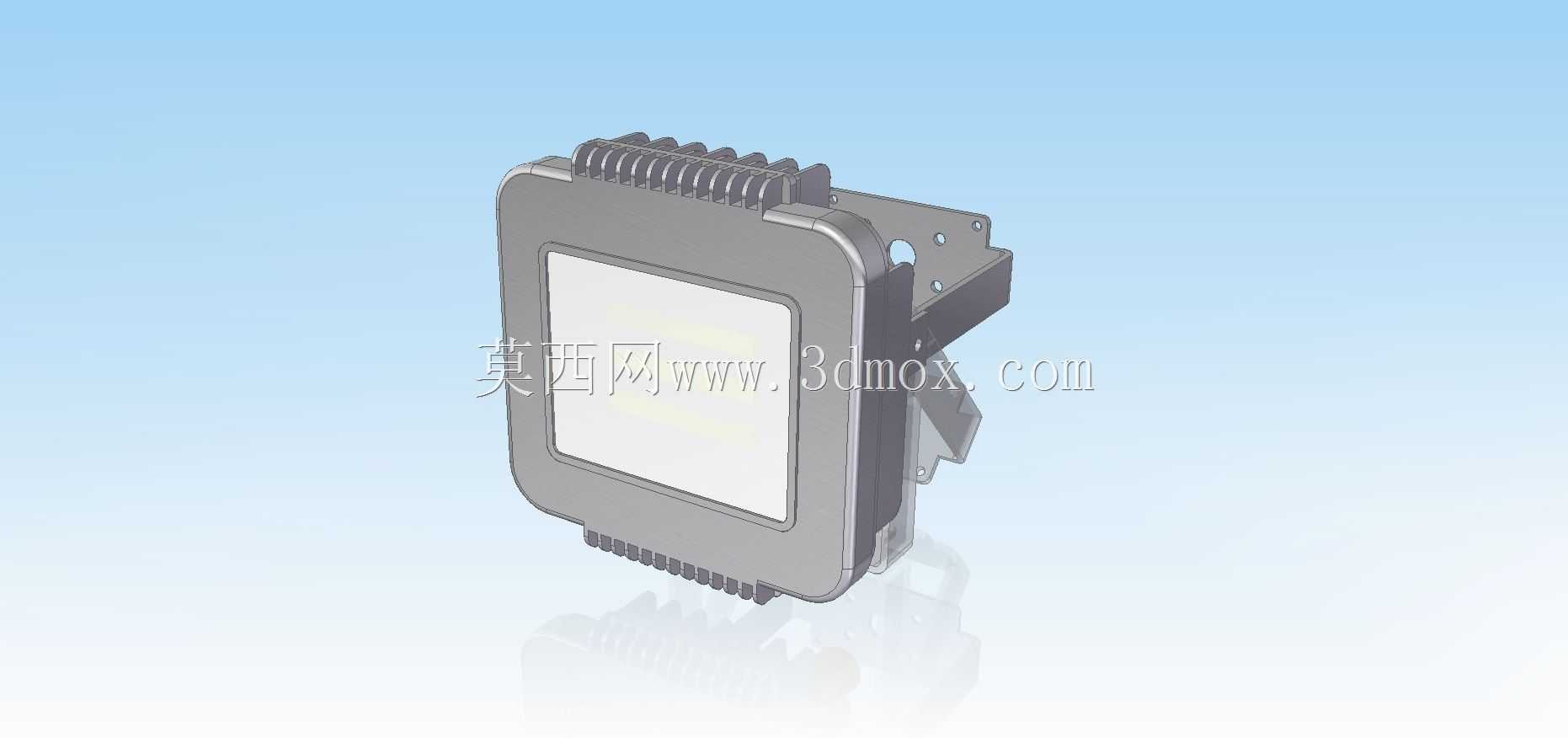

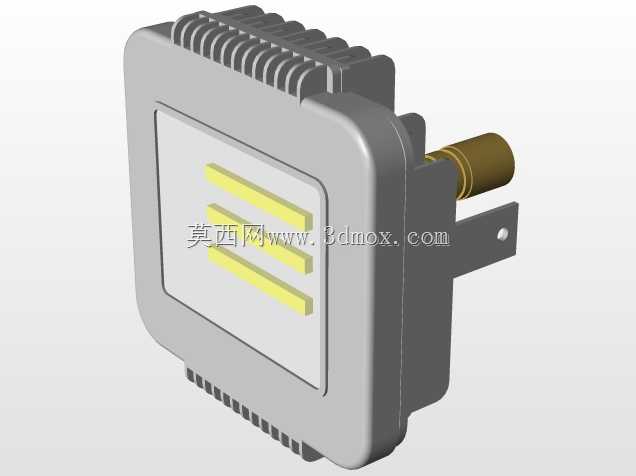

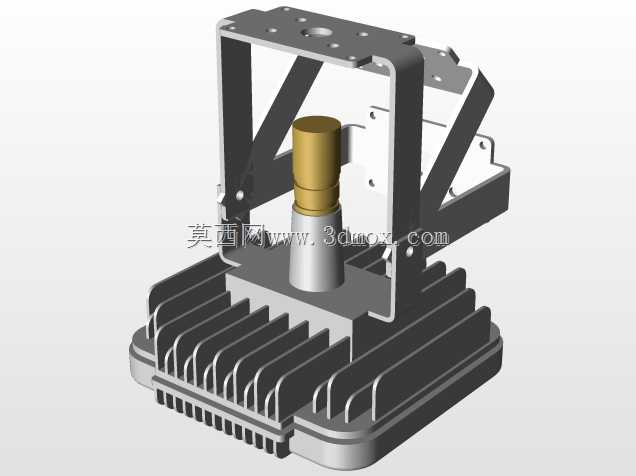

这款防爆型LED区域照明灯具，主要面向存在易燃易爆气体混合物的危险作业场景设计，常见应用涵盖石油开采井场、化工生产装置区、油气储运站台、煤矿井下非采掘工作面、危险品仓储库房等对电气设备防爆性能有硬性要求的作业区域，可在常规照明设备无法安全布设的高危环境中提供稳定的作业面照明。从功能实现逻辑来看，灯具整体采用隔爆型结构设计思路，光源模组选用高功率密度LED发光单元，额定工况下可输出6000流明的高照度输出，适配110-277V宽幅交流供电回路，可直接兼容不同工业场景的现有供电网络，无需额外增设变压适配装置，降低现场布设的改造成本。散热结构采用一体化压铸铝鳍片式壳体设计，将LED光源的铝基板直接与壳体散热鳍片基底紧密贴合，减少热传导路径上的热阻，避免长期高温工况下LED光衰过快的问题，延长光源模组的实际使用寿命。安装支架采用可调角度的铰接式结构，支架与灯体连接部位设置防滑齿纹锁紧结构，可根据现场照明需求在垂直方向0-90度范围内调整照射角度，支架底座预留四个对称分布的螺栓安装孔，可适配壁装、立杆装、平台侧装等多种安装方式，安装孔位的间距设计兼容现有工业防爆灯具的通用安装尺寸，可直接替换老旧损坏的同类型防爆灯具，无需重新在安装基面打孔，降低现场改造的施工量。灯体前端的透明防护罩采用高强度钢化玻璃材质，边缘与壳体结合处设置耐高温硅橡胶密封垫圈，配合壳体结合面的隔爆止口结构，既可以阻挡外部粉尘、水汽进入灯体内部，也能在灯体内部出现意外燃爆时，阻止火焰向外部危险环境传播，满足Atex防爆标准的结构要求。接线腔采用独立隔爆分腔设计，与光源腔、驱动腔完全物理分隔，接线端子采用防松脱压接结构，外部供电线缆引入部位设置防爆电缆格兰头，可适配不同线径的铠装供电电缆，保证接线部位的密封与防爆性能。驱动电源模块采用灌封处理，具备过压、过流、过热保护功能，可在电压波动较大的工业供电环境下稳定工作，避免浪涌冲击造成光源损坏。整体结构的边角均做圆角过渡处理，避免安装维护过程中尖锐边角划伤作业人员，壳体表面采用防静电喷塑处理，降低静电积聚引爆易燃易爆介质的风险，适配户外露天、潮湿、多粉尘等复杂恶劣的工业作业环境。
