2英寸4000psi规格Weco高压管路联轴器

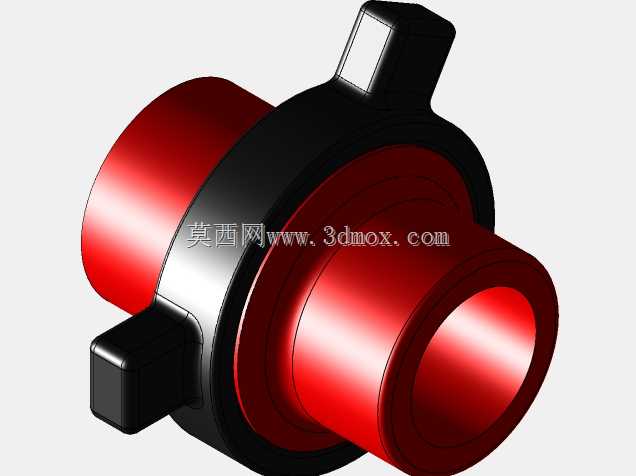

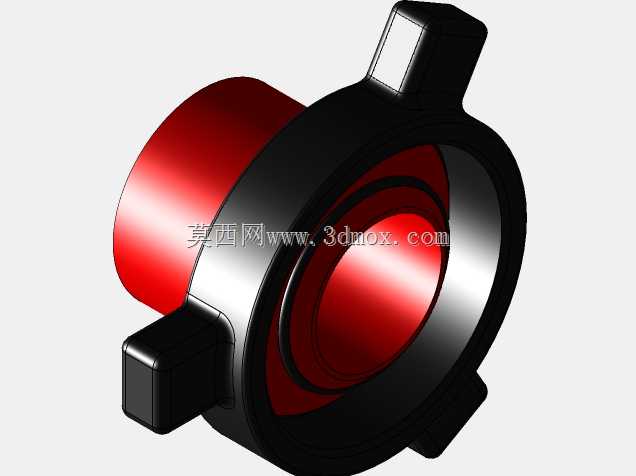

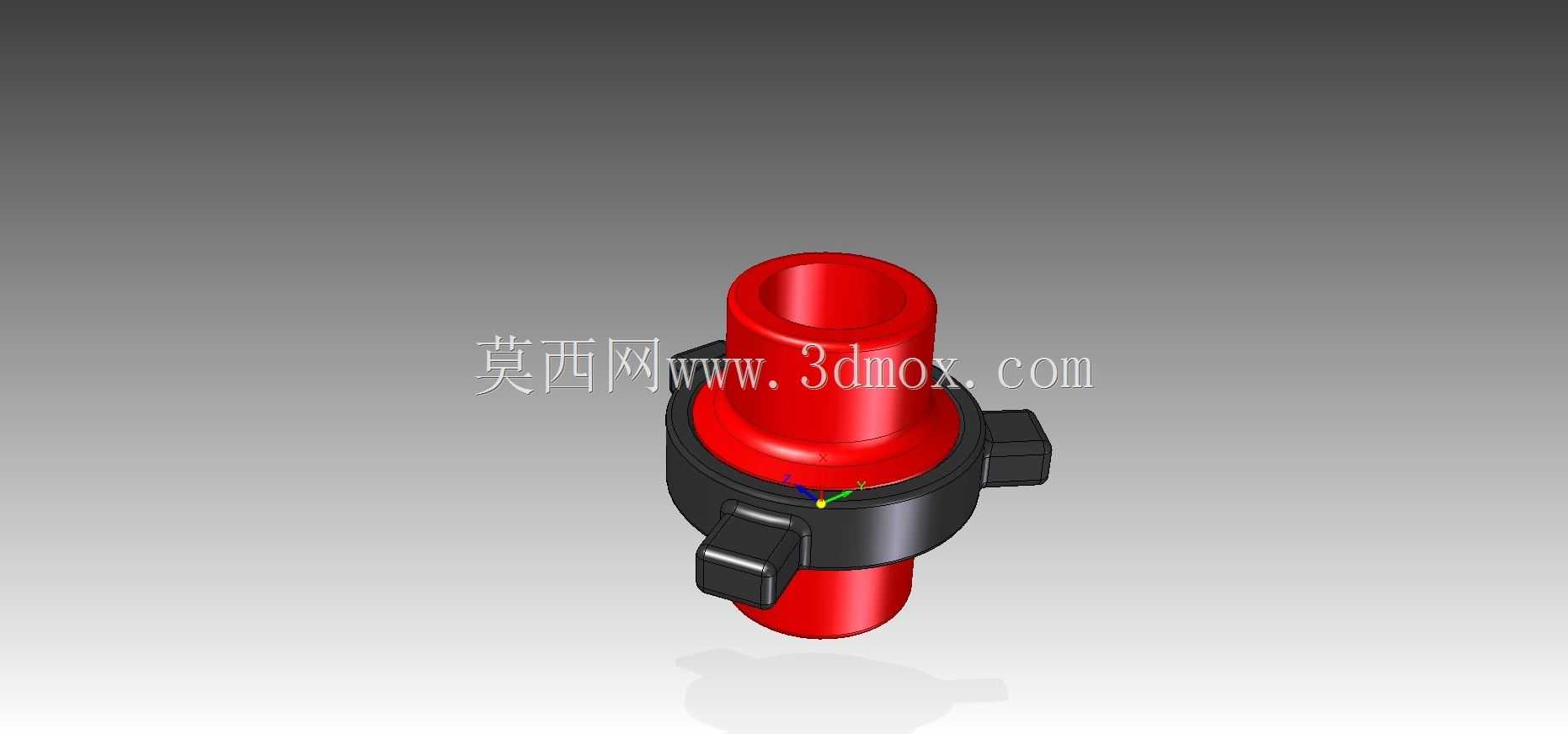

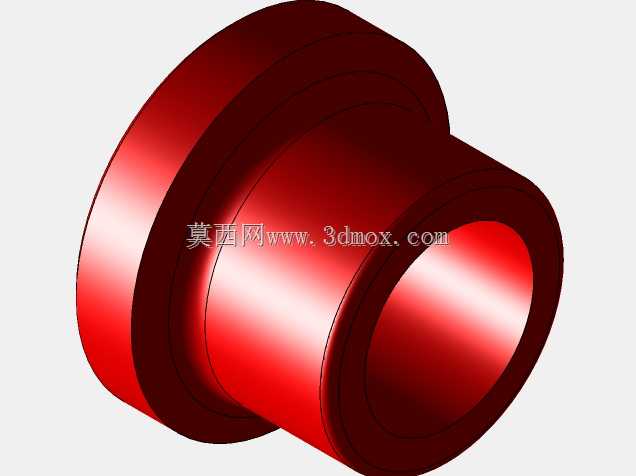

在油田压裂、高压流体输送、钻井作业管路系统中，这类Weco结构的高压联轴器是管线快速对接的核心连接件，主要用于公称通径2英寸、额定工作压力4000psi的高压流体管路，承担管路段之间的快速连接、密封承压的作用，相比法兰连接拆装效率更高，在需要频繁拆装移机的野外作业场景中应用十分广泛。该款联轴器采用翼形螺母锁紧结构，两端分别对接对应规格的高压管线接头，对接时无需额外螺栓紧固，通过两侧对称的扳动耳位施加扭矩即可完成锁紧，适配现场常规管钳、敲击扳手的操作空间，不会出现常规接头锁紧时操作空间不足的问题。建模过程中优先保证外部安装尺寸的准确性，所有外部轮廓、锁紧耳的位置尺寸、两端对接段的外径尺寸均严格对照实物测绘参数还原，能够直接用于管路布局的干涉检查、安装空间模拟，不会出现装配时模型与实物尺寸偏差导致的布局返工。考虑到该模型主要用于管路系统的整体布局仿真、装配干涉校验场景，建模时省略了接头内部的精细螺纹结构，一方面螺纹特征对整体装配模拟没有实际参考价值，另一方面省略螺纹可以大幅降低模型的特征数量，在大型管路装配体中调用时不会占用过多系统内存，提升装配操作的流畅度。从结构设计逻辑来看，中间的黑色锁紧翼圈是核心受力部件，工作时承受管路内部压力产生的轴向脱开力，两侧的扳动耳位置做了加厚处理，能够承受现场敲击扳手的冲击力不会出现断裂，两端红色的接头体对接面预留了密封件安装位置，实际使用时配合对应规格的密封钢圈或橡胶密封圈即可实现高压密封，建模时密封槽的位置尺寸也按照实际安装边界做了还原，能够满足密封件选型模拟的需求。在现场安装边界上，该联轴器锁紧后的最大外径、两侧扳动耳的伸出长度都做了1:1还原，在做管线排布设计时，可以直接调用该模型验证操作空间是否足够，比如管线靠近设备侧壁、管排间距较近的位置，提前模拟扳手操作的空间余量，避免现场安装时出现扳手无法摆位、锁紧操作无法完成的问题。这类高压联轴器在高压水清洗、油田测井、压裂车组管路连接中都有大量应用，准确的外部尺寸模型能够帮助设计人员在方案阶段就完成管路布局的校验，减少现场安装的整改工作量。
