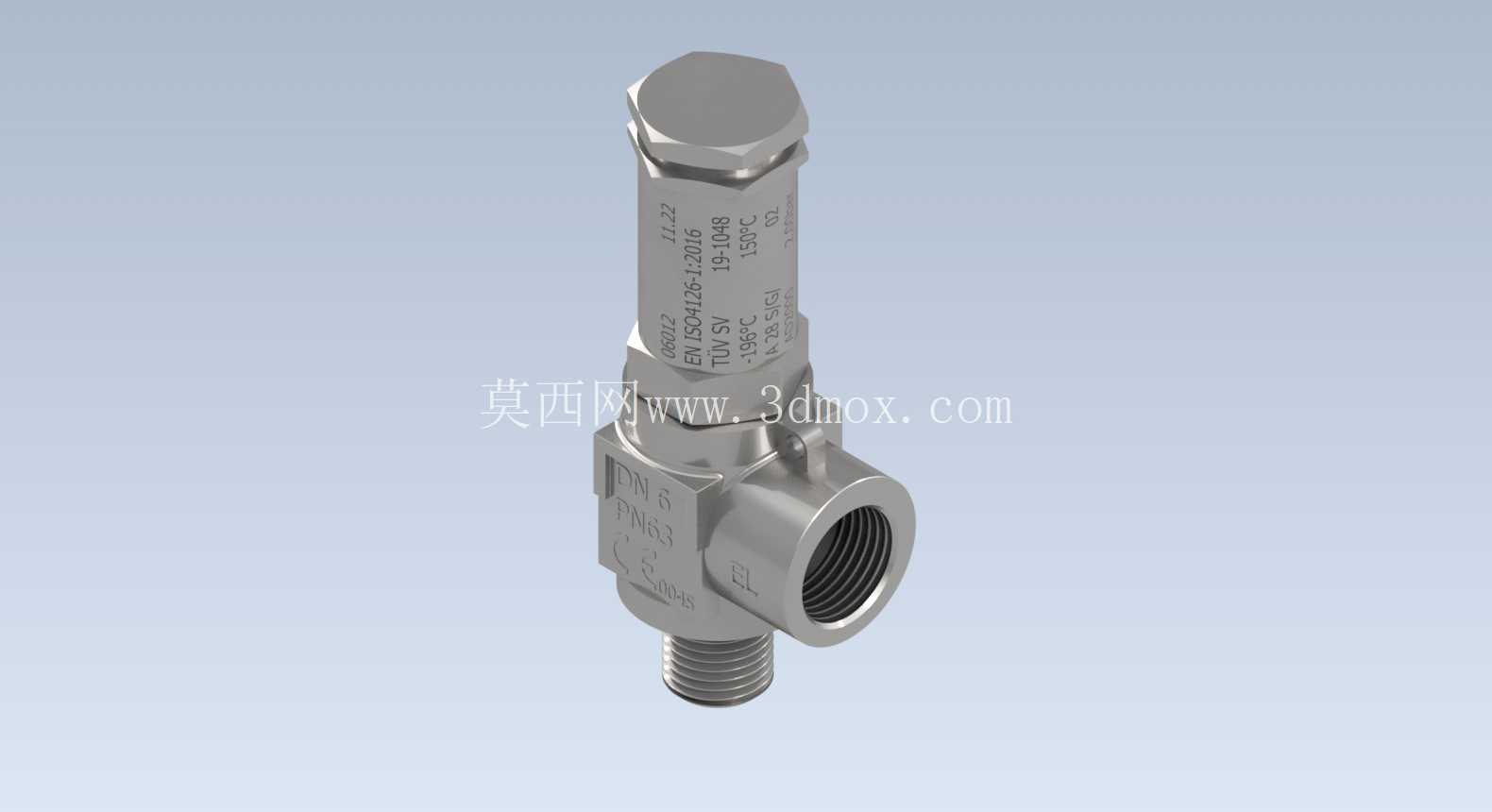

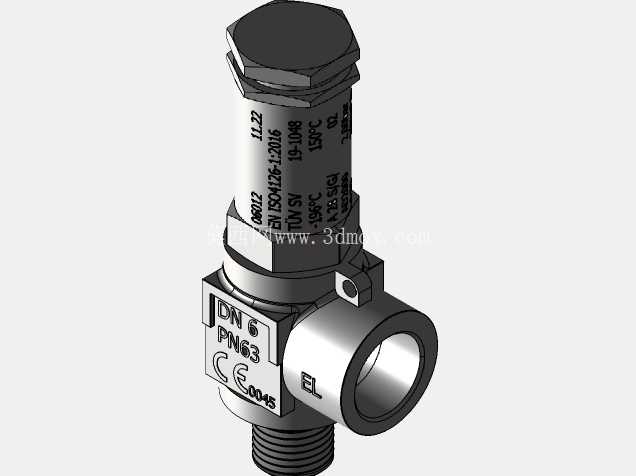

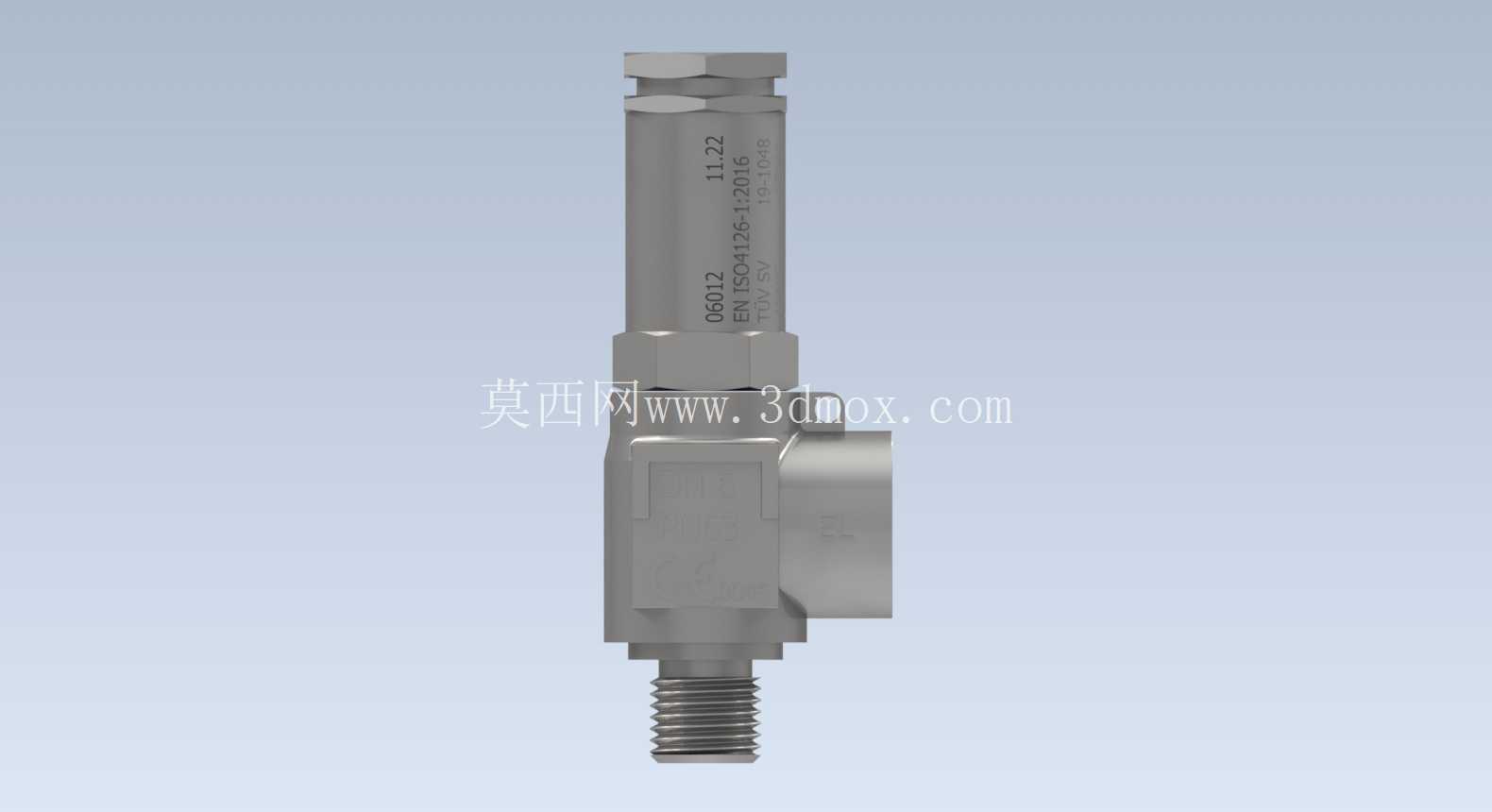

Herose06012型角式不锈钢低温安全阀

　　产品本体采用不锈钢材质锻造成型，所有承压部位的壁厚都按照PN63的压力等级做冗余设计，能稳定承受63bar的额定工作压力，同时通过了TÜV SV.1048型式试验验证，启闭压差、泄放排量、密封性能都满足低温工况的强制安全要求，不会出现低温下材料冷脆变形导致的密封失效问题。从连接接口的设计来看，入口采用G1/4外螺纹结构，出口采用Rc3/8内螺纹结构，这种进出口通径差异化的设计是低温安全阀的典型特征——入口通径匹配上游高压管路的连接需求，出口通径适当放大，能降低泄放时的背压，保证超压工况下阀瓣能顺利开启到额定开度，不会因为出口背压过高导致阀门频跳或者泄放排量不足。在空分装置、液化天然气储运、低温流体输送管路这类常年处理-196℃级低温介质的工业场景里，超压泄放装置的可靠性直接决定整套系统的运行安全，这款角式结构的低温安全阀，就是针对这类低温高压工况开发的专用泄放元件。不同于普通常温安全阀的直通式流道设计，这款产品采用90°角式布局，进出口轴线垂直相交，在管路排布空间受限的低温撬装设备上，这种结构能大幅减少管路弯头的使用，直接完成垂直方向到水平方向的管路转向，同时缩短泄放流道的长度，降低低温介质在流道内的气化滞止概率，避免阀瓣部位因为介质气化结冰出现卡涩故障。

　　建模过程中需要重点关注几个核心结构的尺寸边界：首先是阀瓣与阀座的密封副配合公差，低温下金属材料会出现线性收缩，密封面的配合间隙需要预留足够的冷缩补偿量，建模时要按照不锈钢材料在-196℃下的线膨胀系数计算收缩量，保证常温装配后的密封面在工作温度下依然能保持足够的比压；其次是阀帽部位的导向结构长度，角式结构的阀瓣受力方向和入口介质流向存在夹角，导向段的长度需要足够抵消侧向力的影响，避免阀瓣启闭过程中出现偏磨，建模时要保证导向面和阀瓣轴线的同轴度公差控制在0.02mm以内，同时预留低温润滑脂的填充空间；另外进出口螺纹的建模需要严格遵循英制管螺纹的标准尺寸，G1/4外螺纹的大径、中径、小径公差要符合非密封管螺纹的精度要求，Rc3/8内螺纹要按照密封管螺纹的锥度要求做1:16的锥面建模，保证现场安装时不需要额外加工就能和标准管路接头实现可靠密封。

　　从实际安装场景来看，这款阀的整体外形紧凑，六角阀帽的尺寸适配常规扳手的操作空间，安装时不需要预留过大的操作间隙，在低温储罐的顶部接管、空分塔的引出支管、LNG加气机的内部管路这类空间紧凑的位置都能顺利布置。阀体外表面没有多余的凸起结构，所有棱角都做了R0.5以上的圆角处理，一方面能减少低温工况下的应力集中，避免温度交变过程中出现应力开裂，另一方面也方便现场做保冷层的包覆施工，不会因为棱角尖锐刺破保冷材料。在流道设计上，阀座部位采用了流线型的过渡结构，没有直角突变的流道截面，介质从入口进入阀腔后能平顺地转向出口方向，减少泄放时的流阻损失，同时避免流道内出现介质滞留的死区，防止低温介质中的杂质在阀腔内沉积卡滞阀瓣。

　　不同于普通安全阀的弹簧腔设计，这款低温安全阀的弹簧腔做了隔离结构，低温介质不会直接接触弹簧部件，避免弹簧因为低温出现刚度变化或者锈蚀失效，建模时要注意隔离密封件的安装槽尺寸，保证密封件在低温下的压缩量处于合理区间，不会出现冷缩泄漏。对于三维建模从业者来说，还原这款阀的模型时不能只做外形的简单拉伸，需要重点核对各个配合面的尺寸关系，比如阀瓣开启高度和流道通径的比例关系，要保证额定泄放面积符合标准要求，进出口螺纹的收尾长度、退刀槽尺寸也要符合实际加工工艺，不能出现建模结构和实际加工逻辑冲突的问题。在设备选型阶段，这款阀的角式结构能帮助管路设计人员优化管路走向，减少管路附件的数量，降低整个低温系统的冷量损失，同时不锈钢材质的本体不需要额外做防腐处理，在潮湿的低温作业环境下也能长期稳定工作，不会出现锈蚀卡涩的问题。
