不锈钢高压法兰式管接头适配结构

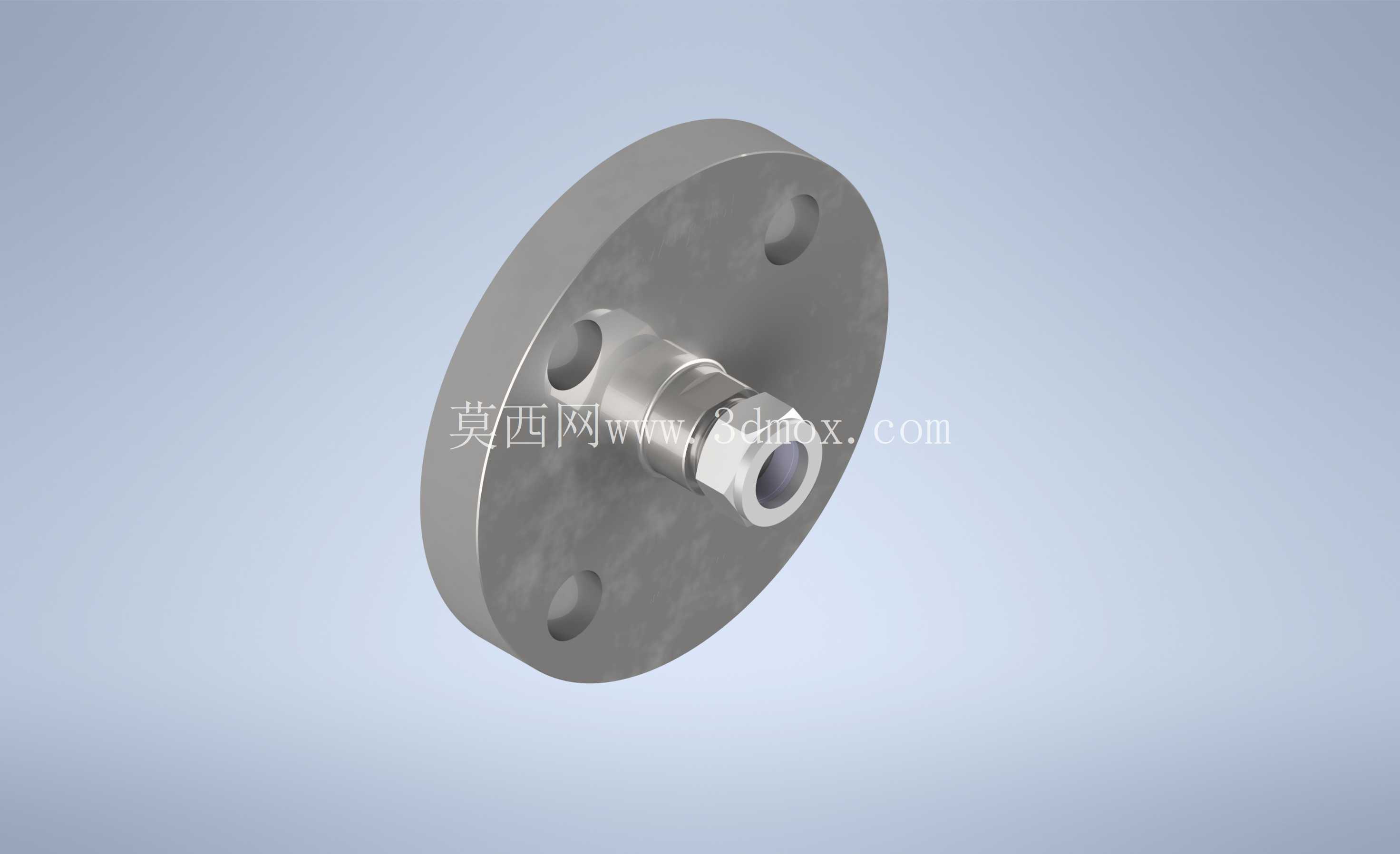

在石化、高纯流体、实验室气路以及中高压工艺管线的改造项目里，经常会遇到两类接口体系无法直接对接的情况：一侧是按照EN标准制造的管法兰，另一侧是小口径仪表管或硬管采用的卡套式连接。这个适配结构正是为解决这类过渡需求而建立的三维数模，核心是把DN50规格的法兰端与25毫米世伟洛克管接头端整合在同一零件上，使管路在不额外焊接转换短节的情况下完成可靠连接。

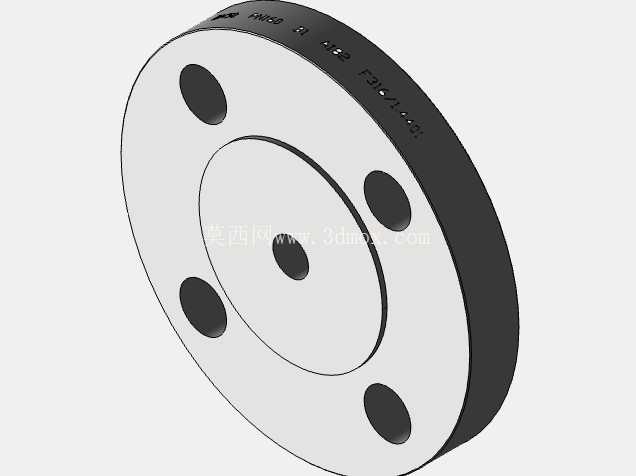

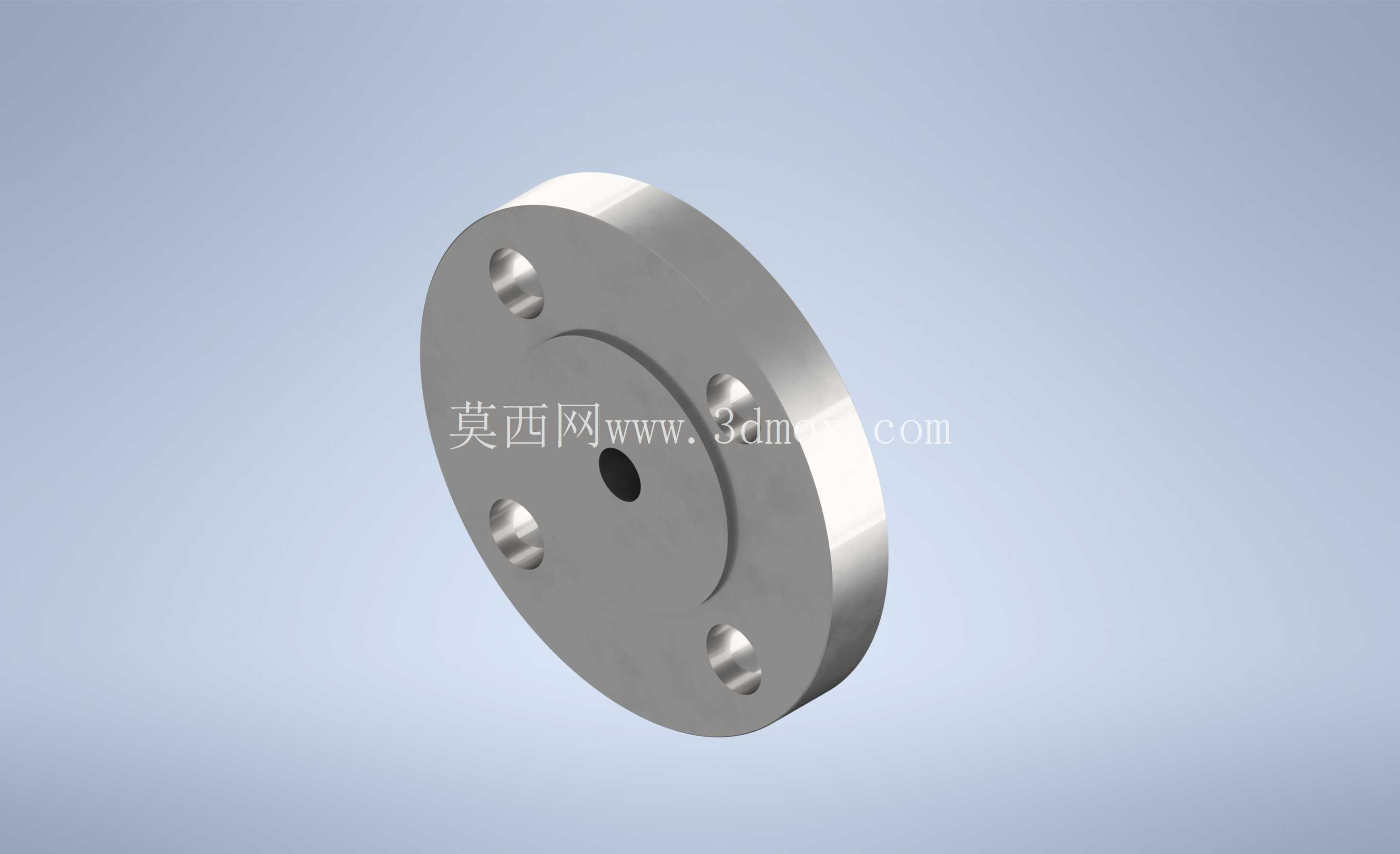

从现场布置角度看，法兰端承担与阀门、泵出口、容器接管或工艺主管线的对接任务。法兰盘上均布的螺栓孔用于穿装紧固件，密封面按照EN 1092-1中B1型突面形式构建，配合垫片后可在PN160压力等级下形成稳定密封。建模时需要特别注意法兰背面与接头本体过渡区域的壁厚变化：这里既不能为了减重而削弱承压能力，也不能形成过大的实体堆积，否则热处理或焊接后容易出现应力集中。数模中法兰盘与中心接头体采用连续过渡，转角处保留合理圆角，有利于载荷从螺栓压紧区向管接头轴线方向均匀传递。

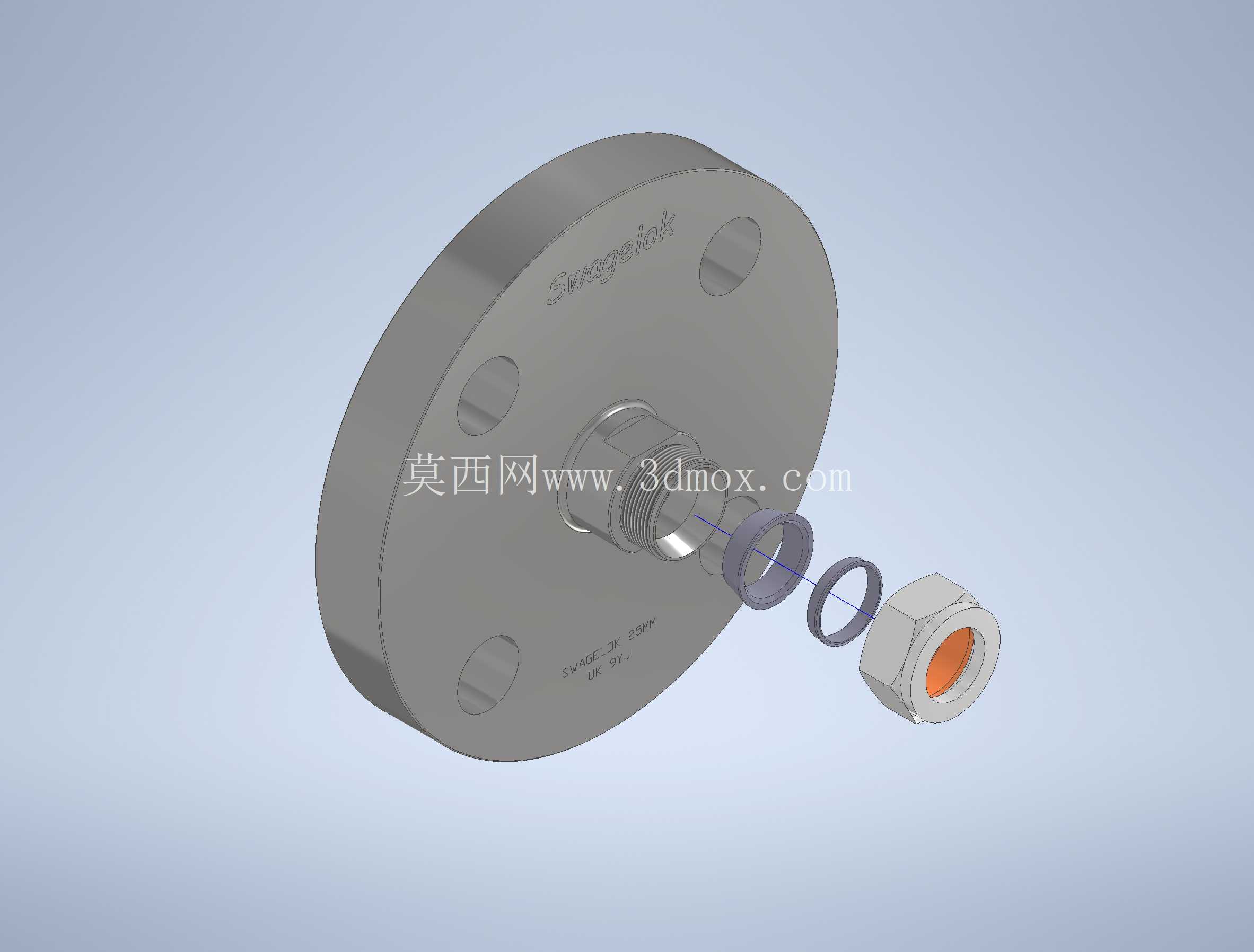

接头侧采用卡套式管连接思路，端部预留与卡套、螺母配合的圆柱面和锥面结构。实际装配时，金属管插入接头孔内，旋紧螺母会推动卡套咬入管壁，同时在锥面处形成密封。这种连接方式在仪表风、高压液压、采样系统中很常见，优势是拆装方便、对中要求明确、重复装配后仍能保持较好密封性。与法兰端相比，卡套端更强调同轴度和表面质量，因此三维设计中需要把内孔通道、外锥面、螺母配合螺纹以及法兰密封面的相对位置关系表达清楚，避免后续加工时出现偏心。

尺寸边界方面，法兰盘外径决定了最小安装空间，螺栓孔分布圆则影响扳手和紧固件的操作范围。在密集管廊或阀组内部布置时，不能只核对法兰外径，还要预留螺母旋紧空间，尤其是卡套端螺母需要使用扳手转动，周围管道、支架和墙板不能干涉。模型中轴向长度也属于关键边界：法兰背面到卡套端螺母末端的距离，决定了它能否安装在两段已有设备之间。若空间受限，可在工程图阶段进一步核对法兰厚度、接头体伸出长度以及螺母锁紧后的最终位置。

功能特性上，该结构把法兰连接的大口径、高刚性优势与卡套连接的快捷装配优势结合起来。不锈钢材质使其适用于水、蒸汽、普通化学品以及部分腐蚀性介质环境，但在具体选型时仍需结合介质温度、氯离子含量、压力波动和密封垫片材料综合判断。PN160属于较高压力等级，法兰密封面不能随意降低粗糙度要求，螺栓预紧也应按交叉顺序逐步加载，防止局部压紧力不均导致垫片损伤。

建模过程中，结构工程师通常会先建立回转体主体，再完成法兰孔阵列、端部接头细节和倒角处理。法兰孔数量、孔径和分布圆需要与配对法兰严格一致；中心流道直径则要兼顾通流能力与接头强度。卡套端不宜简单画成普通外螺纹，因为锥面角度、台阶长度和螺母避让区都会影响真实装配。把这些细节完整表达后，模型既可用于管路干涉检查，也可作为加工件、采购件或装配工装设计的参考。

在设备维护场景中，这类适配器还能减少现场动火作业。旧管线改造时，如果原有设备保留EN法兰接口，而新增仪表管采用卡套连接，直接使用过渡接头比现场焊接转换件更便于控制质量。安装人员只需确认法兰垫片规格、螺栓长度和卡套管外径，即可完成装配。三维数模的价值就在于提前暴露法兰盘与周边结构的碰撞、螺母扳手空间不足、管路轴线偏斜等问题，从而在设计阶段把安装风险降低。
