不锈钢EN法兰转世伟洛克管接头

在化工流体输送、半导体特气供给、实验室高纯管路以及中小口径工艺管线改造现场，经常会遇到两类接口体系无法直接对接的情况：一侧是按照欧标EN法兰标准预制的设备管口、阀组法兰面或者管道法兰端，另一侧是采用世伟洛克卡套式连接的小口径不锈钢仪表管。这套转接构件就是为消除这种接口 mismatch 而设计的过渡件，把DN25、PN100等级的EN法兰端，平顺转换为25毫米世伟洛克管接头端，让现场施工不必额外堆焊异径短节、也不必临时车制转接块，直接通过标准紧固件即可完成刚性连接。

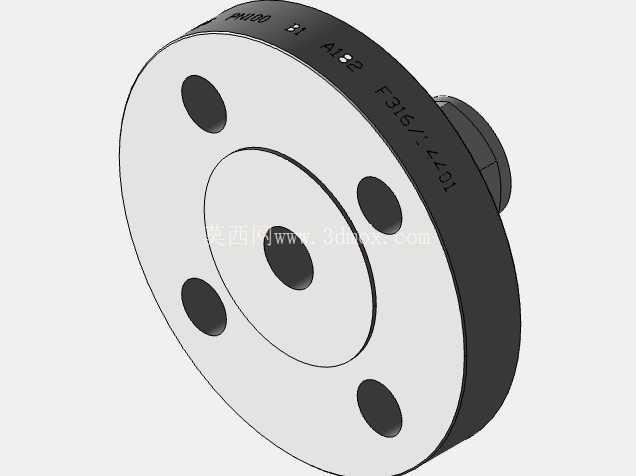

从实际工况看，这类转接件最常出现在高压仪表引压管路、取样系统前端、加氢实验装置以及高纯气体分配盘上。PN100对应的公称压力等级决定了它可以承受较高的管路工作压力，配合不锈钢本体材质，在水、蒸汽、常规腐蚀性化工介质以及惰性气体环境中都能保持稳定的力学性能。法兰侧采用B1级密封面，密封面形式符合EN 1092-1标准中的B1系列要求，也就是突面密封结构，配合非金属垫片或者金属缠绕垫片使用时，能够在螺栓预紧力作用下形成均匀的密封比压，避免高压工况下出现界面渗漏。

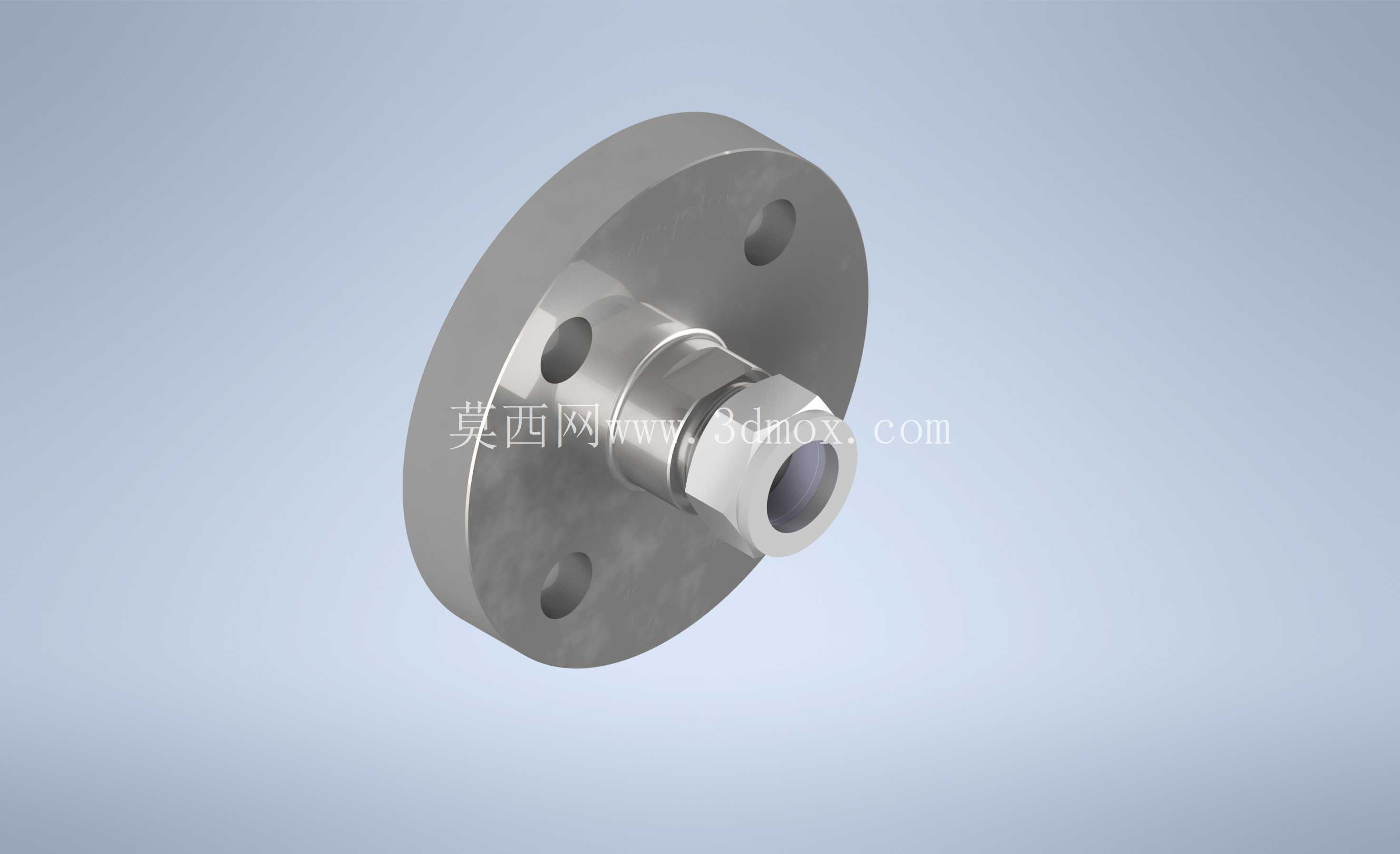

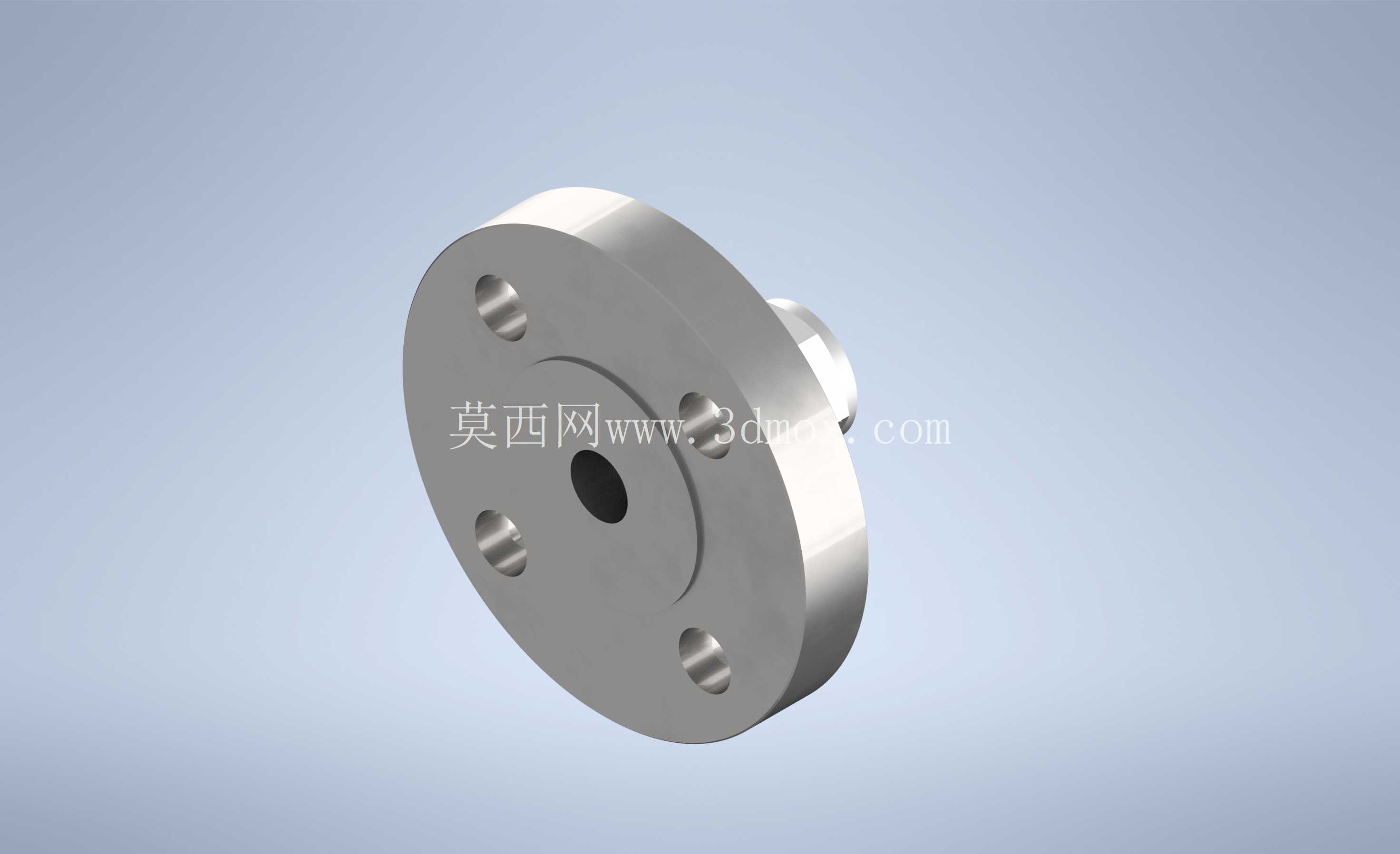

结构上可以拆成两个功能区段理解。靠左侧的圆盘段是法兰连接基体，盘面上沿圆周均布开设螺栓通孔，孔位数量、分布圆直径以及法兰外径都严格跟随EN 1092-1中DN25 PN100对应的尺寸序列，装配时与配对法兰穿入螺栓、施加对角交叉预紧即可。法兰盘背面与接头本体之间做了圆滑过渡的颈状结构，这种带颈形态并非单纯为了造型，而是为了降低法兰盘与转接筒体交接位置的应力集中系数——在管路受内压产生轴向拉力、或者受温度变化产生热应力时，过渡圆角能够把峰值应力分散到更大的金属体积上，避免直角交接处长期服役后出现疲劳裂纹。

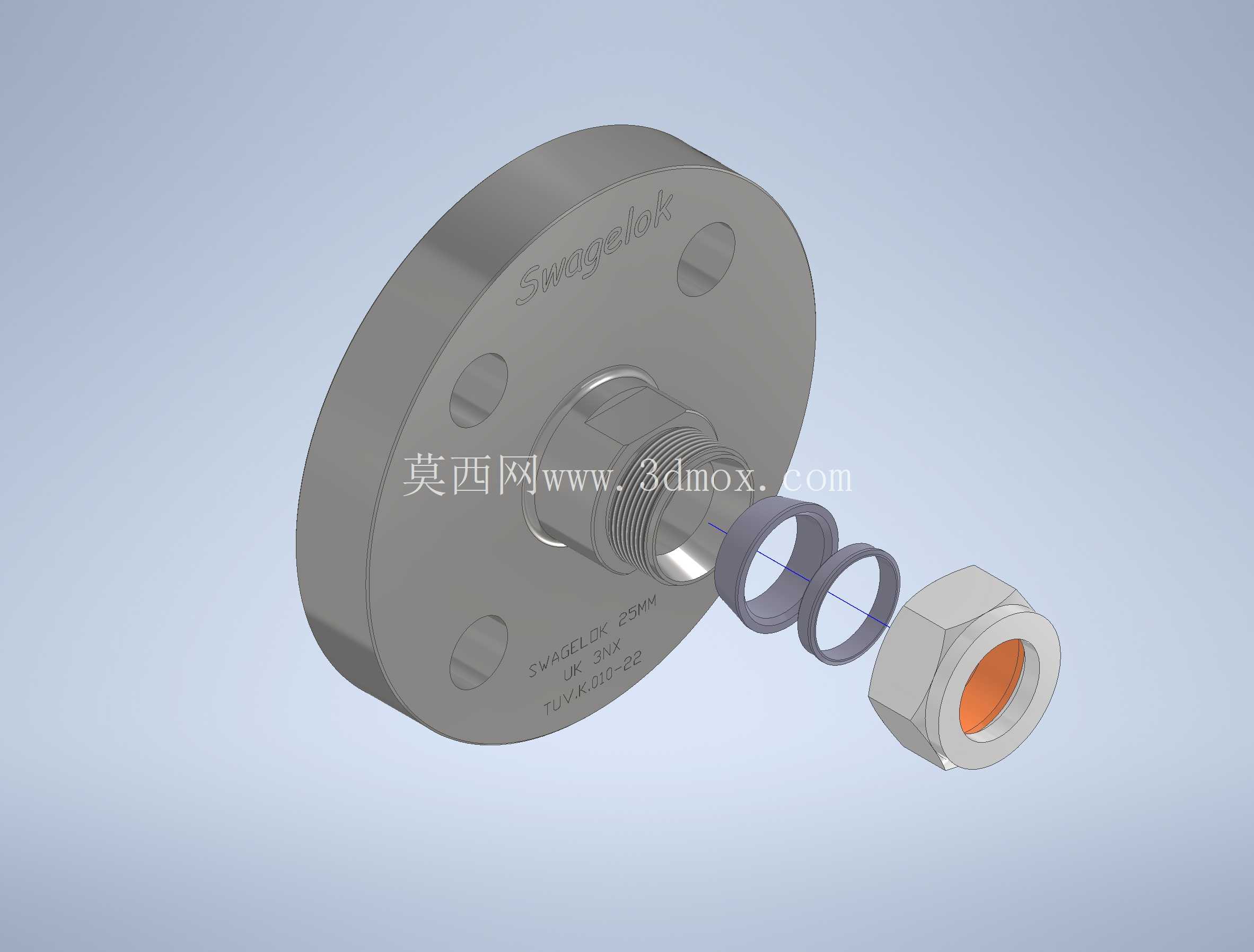

靠右侧的六角段与卡套端是世伟洛克接口部分。六角本体为现场扳手提供夹持位，装配时可以用开口扳手或者活动扳手卡住该位置，再用另一把扳手拧紧卡套螺母，避免扭矩直接传递到法兰侧造成法兰面错位。卡套孔按照25毫米外径仪表管设计，配合前后卡套组件，在螺母拧紧过程中，前卡套径向抱紧管壁、后卡套提供楔形推进力，形成既具备密封能力又具备抗拉脱能力的金属密封连接，这种连接方式在小口径高压仪表管路中已经是非常成熟的方案，拆装重复性能好，也不需要在管子端部加工螺纹。

建模时需要重点把控几处尺寸边界。其一是法兰密封面的粗糙度与平面度，突面密封带区域一般要求较高的加工光洁度，三维模型中要把密封面凸台高度、外径以及与法兰外圆的同轴关系表达清楚，避免后期出工程图时遗漏密封面加工要求。其二是螺栓通孔直径与分布圆，孔轴必须平行于法兰轴线，分布圆角度误差会直接导致现场与配对法兰孔位错位，装配时强行拉螺栓会给法兰附加额外弯矩。其三是卡套端的内孔通径，转接件内部流道应当尽量做到平滑过渡，避免在法兰侧与卡套侧之间出现突然缩径或者台阶，减少介质流经时的湍流与压力损失，对于高纯气体工况，流道表面的光滑程度还会影响颗粒残留与吹扫效果。

安装边界方面，布置这套转接件时需要在法兰盘外侧预留足够的螺栓操作空间，扳手空间半径要覆盖螺栓头部以及套筒厚度；卡套侧则要预留卡套螺母拧紧所需的轴向与周向空间，保证扳手可以顺畅旋转。管路走向设计上，尽量让该转接件承受纯轴向载荷，避免把它当作支撑点悬挂较重的阀组或者仪表，额外弯矩会破坏法兰密封比压分布，也会让卡套连接长期处于偏载状态。对于存在周期性温度波动的管线，还应在转接件附近合理设置管架，吸收热胀冷缩带来的位移，保护两侧接口。

从三维建模练习角度，这个零件涵盖了回转体建模、法兰盘阵列孔、六角拉伸、过渡圆角以及内孔流道等典型特征，结构不复杂但工程约束非常明确，适合用来训练按照标准件尺寸逻辑搭建参数化模型的能力，也便于在装配环境中验证法兰螺栓与卡套管路的干涉关系。
