不锈钢EN法兰式世伟洛克管接头

在化工、半导体、实验室气路以及高纯流体输送系统里，管路从工艺法兰端切换到小口径仪表管的位置，往往需要一个过渡件来同时承担连接、密封与承载功能。本次建模的对象正是这类过渡件：一侧采用EN标准法兰盘与设备或管道法兰对接，另一侧采用世伟洛克式卡套结构夹持20毫米外径不锈钢管，公称通径DN50，压力等级PN40，密封面形式符合EN 1092-1标准B1型要求。

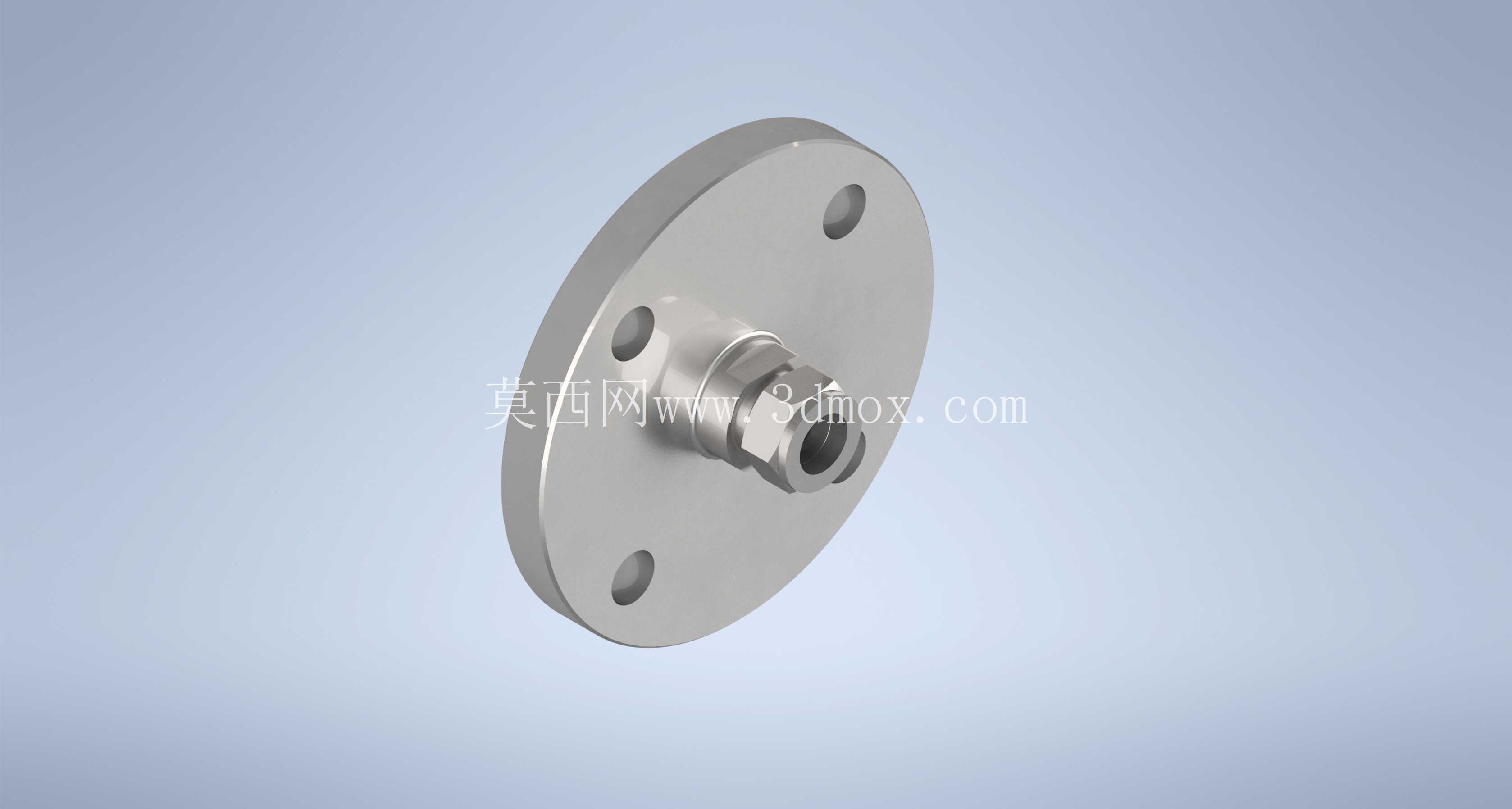

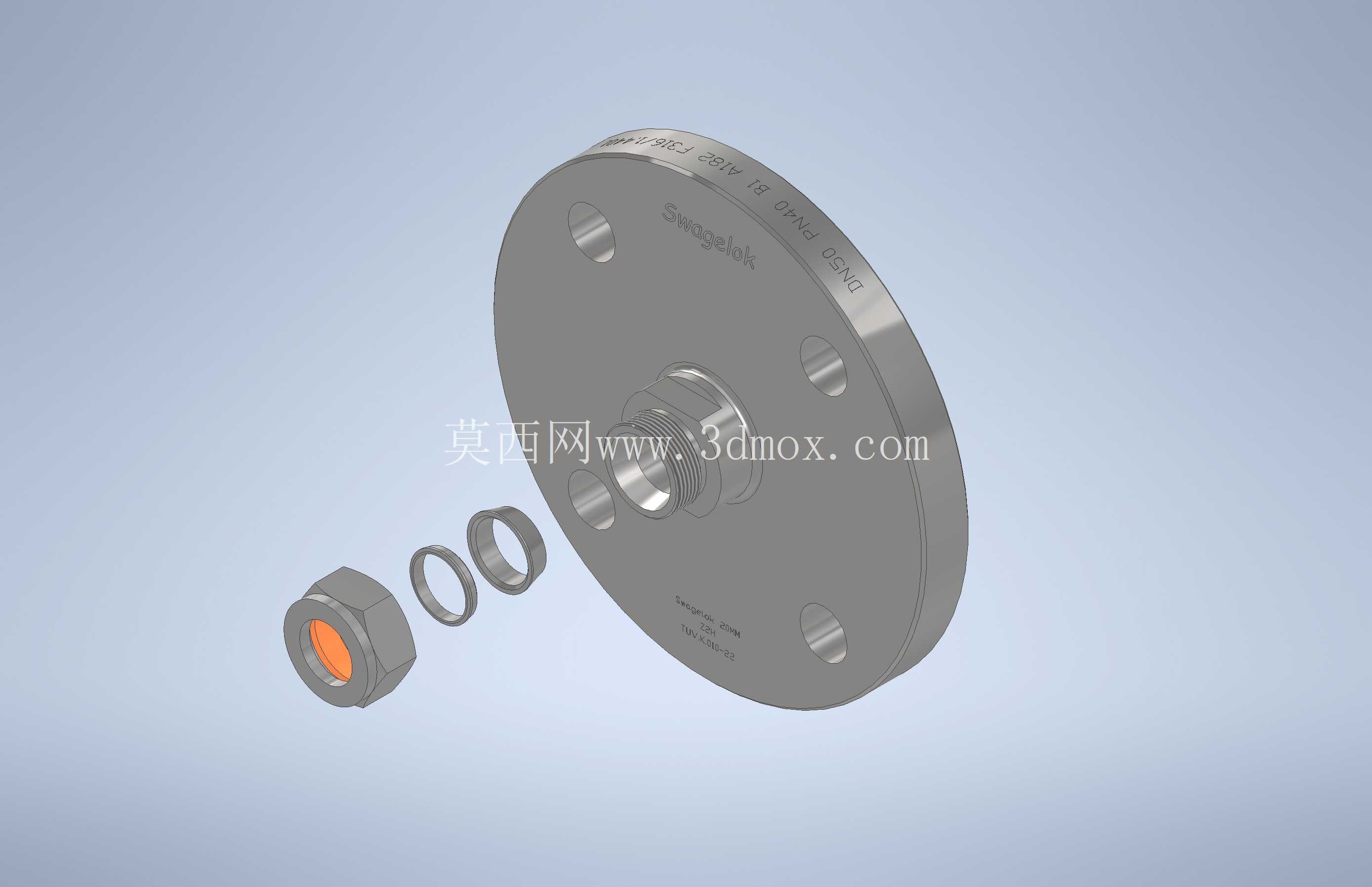

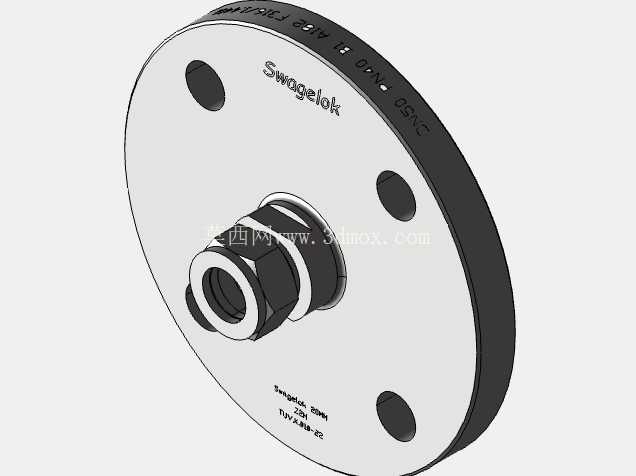

从结构上看，模型由圆形法兰盘、中心转接体、六角锁紧螺母以及卡套密封段组成。法兰盘厚度均匀，盘面上布置多个螺栓孔，用于与配对法兰穿装螺栓；中心部位向外凸起形成短颈，短颈内部贯通，构成流体通道。卡套端保留了典型的双卡套接头外形：螺母外圆加工成六角面，方便扳手施加扭矩；螺母后方与管体接触的区域通过前后卡环抱紧钢管，实现金属对金属密封。这种结构的优势在于不需要焊接，也不依赖螺纹密封带，现场装配效率高，拆卸后重复装夹性能稳定，适合仪表风、高纯气体、低压液体以及分析取样管路。

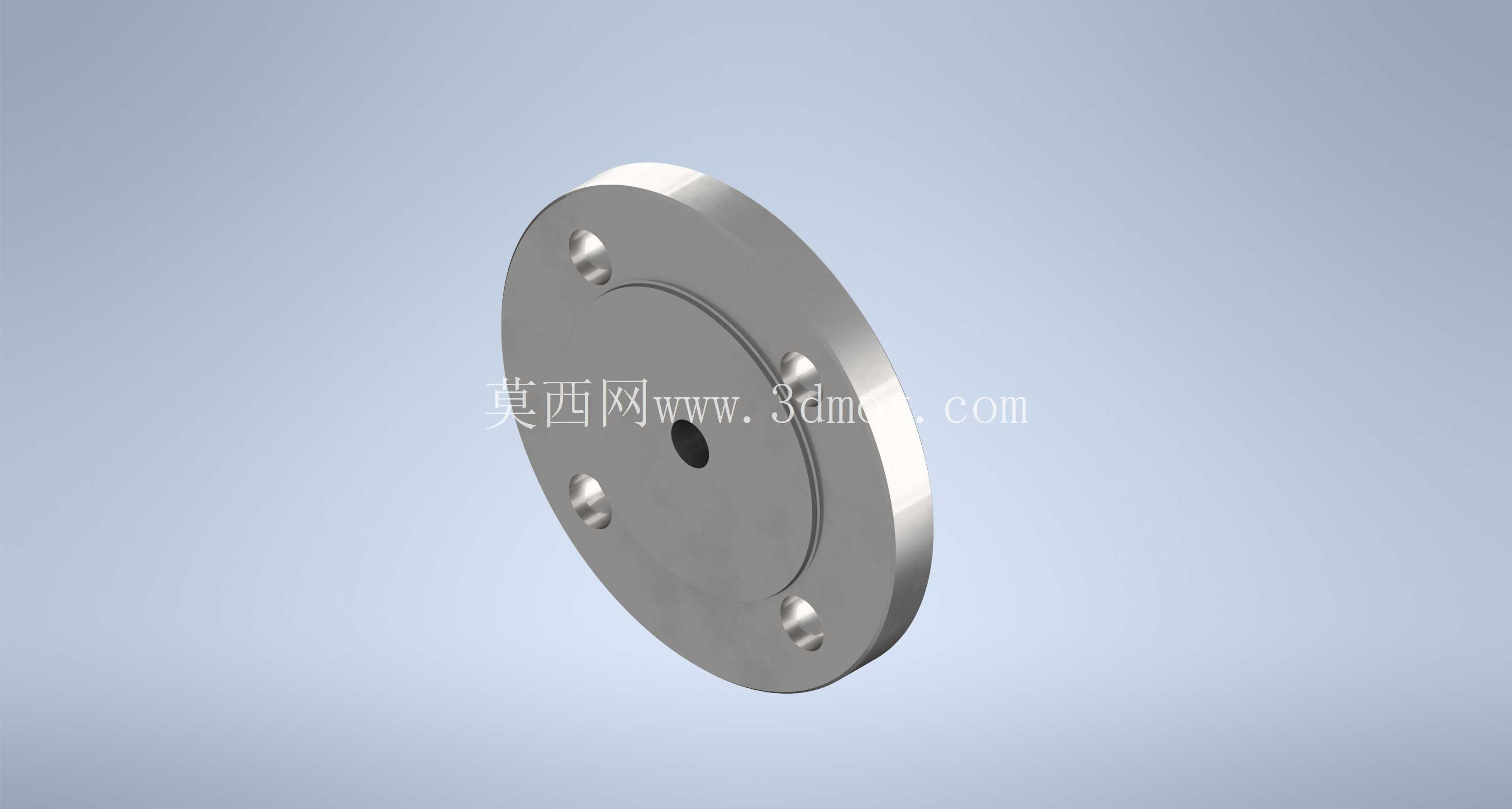

建模时首先需要把握法兰与卡套端之间的同轴关系。法兰密封面、中心流道和卡套夹持轴线必须共线，否则装配后会出现管路偏斜、卡环受力不均、密封点泄漏等问题。法兰盘背面与短颈交接处采用圆角过渡，避免应力集中；密封面按照B1突面形式处理，表面保持平整，用于放置垫片。螺栓孔分布在同一节圆上，孔径相对螺栓留有合理间隙，便于现场对中，但间隙不能过大，否则承压时垫片压痕不均。

尺寸边界方面，法兰外径决定了安装时所需的平面空间，PN40、DN50规格对应的螺栓规格、孔数和节圆直径应与EN 1092-1体系保持一致；法兰厚度需要满足螺栓预紧下的刚度要求，过薄会导致盘面翘曲，过厚则增加重量和成本。卡套端的关键尺寸集中在20毫米管外径、螺母对边宽度、螺母旋合长度以及卡套锥面角度。钢管插入深度要足够，使管端抵达接头内部定位面；螺母拧紧过程中，后卡套径向抱紧管子，前卡套沿锥面推进并在管外壁形成密封带。

实际选型时，这类接头常用于设备出口、阀组面板、汇流排、取样系统和洁净管路。法兰端适合与泵、罐体、过滤器、调节阀或工艺管道固定连接；卡套端则便于沿设备桥架敷设小口径不锈钢管。由于两侧连接原理不同，设计转接体时要兼顾法兰垫片密封和卡套卡环密封两套受力路径。流体通道在变径区域应尽量平滑，避免突扩台阶造成滞流区，尤其在高纯或易聚合介质工况下，粗糙死角会增加污染和堵塞风险。

三维建模过程中，法兰盘可通过回转体生成，再阵列切除螺栓孔；短颈与卡套本体采用同轴回转特征，六角螺母通过多边形拉伸并与锥面、内螺纹区域组合；卡套、螺母和本体之间应按装配关系保留间隙，不能把运动配合件建成一体。螺纹细节可视用途决定：用于外观展示可简化为螺纹牙型示意，用于干涉检查则需保证螺母旋合长度、退刀槽和管口台阶位置准确。密封面、螺栓孔、六角面和流道内壁是后续工程图需要重点标注的部位。

安装边界上，法兰侧需要预留螺栓穿入和扳手空间，卡套侧需要预留螺母拧紧空间，钢管轴线方向应避免强行偏拉。若管路存在热胀冷缩或振动，应在邻近位置设置管夹或柔性补偿，避免弯矩直接作用到卡套节点。维护时拆开螺母即可检查卡环切入状态，重复安装应按规定扭矩紧固；法兰垫片则需根据介质、温度和压力等级重新选配。

整体而言，该模型体现的是标准法兰接口与小口径卡套管路之间的工程转换逻辑：既利用EN法兰保证设备端的通用连接能力，又利用世伟洛克式卡套结构实现现场快速、洁净、可拆的仪表管连接，结构紧凑，受力路径清晰，适合在中高压流体控制系统中作为终端转接部件使用。
