费舍尔64系列气体压力调节装置结构

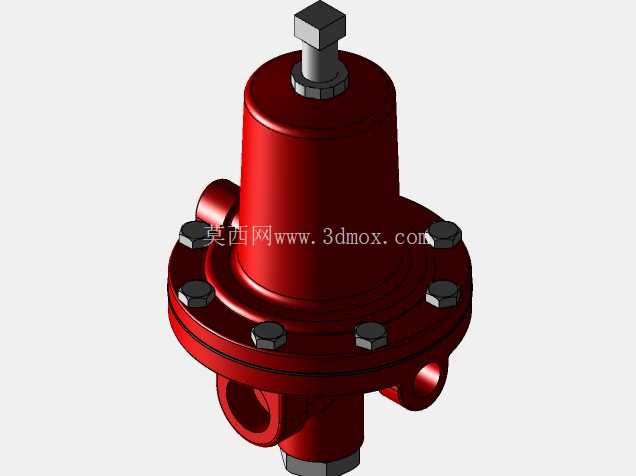

　　在工业气体输送管网、中小型燃气供给系统、实验室气路分配单元这类对下游气压稳定性有明确要求的场景里，压力调节器是保障后端用气设备安全运行的核心部件，费舍尔64系列的这款直动式气体压力调节器，就是针对中小流量气路的稳压需求设计的。从结构建模的细节来看，这款调节器采用上置调节端、下置膜腔、侧部双通接口的经典布局，顶部的方头调节螺杆是用来设定下游输出压力的操作端，建模时特意还原了螺杆与上盖之间的螺纹配合间隙，以及锁紧螺母的六方结构，实际装配中这个锁紧螺母是用来锁定设定压力，避免设备运行过程中因振动导致压力漂移。

　　中部的法兰压盖通过周向均匀布置的8颗外六角螺栓将上下壳体锁紧，建模时螺栓的排布完全参照实物的均布角度，每颗螺栓的六方头都做了倒角细节还原，法兰面之间预留的密封槽位置也做了结构体现，实际生产中这个位置会安装丁腈橡胶或者氟橡胶材质的平垫片，依靠螺栓的预紧力实现膜腔与外界的压力密封，防止内部气体泄漏。下部的膜片腔是整个调节器的压力感应核心，建模时虽然没有直接展示内部的橡胶膜片与弹簧结构，但壳体的内腔轮廓完全匹配膜片的活动行程边界，膜片的有效作用直径直接决定了调节器的压力调节精度与流量响应速度，这类直动式调节器依靠下游反馈气压作用在膜片上的力与上部调节弹簧的弹力平衡，来实现阀口开度的自动调整，当下游用气量增大导致压力降低时，弹簧推动膜片下移开大阀口，补充气体流量抬升压力；当下游压力超过设定值时，膜片克服弹簧力上移关小阀口，减少进气量维持压力稳定。

　　侧部的两个通口分别为进气端与出气端，建模时通口的内径尺寸、接口外圆的连接螺纹段长度都做了等比例还原，实际选型时这两个接口的尺寸决定了管道的适配规格，安装时需要注意进气端必须安装前置过滤器，避免管道内的焊渣、锈屑等杂质进入阀口，造成阀口密封面磨损导致调压失效或者压力泄漏。从安装边界来看，这款调节器的整体高度方向尺寸从底部接口端面到顶部调节方头顶端，预留了足够的扳手操作空间，顶部调节方头的尺寸适配常规的活动扳手或者套筒工具，现场调试时不需要额外的专用工具就能完成压力设定；周向的法兰螺栓分布圆直径决定了安装时周围需要预留的螺栓拆装空间，侧部接口的中心距也匹配常规的管道排布间距，不需要额外做管道变径或者错位调整就能直接接入水平布置的气路管道。

　　在实际应用场景中，这类调节器常被用在工厂车间的压缩空气分支管路末端、小型燃气锅炉的进气端、实验室分析仪器的供气前端，用来将上游较高的气源压力稳定降低到设备允许的工作压力范围内，避免高压气体直接冲击后端精密仪表或者用气设备，造成设备损坏或者计量失准。建模过程中对壳体的壁厚做了符合工程实际的还原，承压壳体的壁厚均匀，没有出现结构突变的位置，避免实际承压时出现应力集中导致壳体开裂；顶部的上盖与下部壳体的同轴度公差在建模时做了装配约束还原，保证内部调节杆的运动顺畅，不会出现卡滞导致调压失灵的问题。不同于大流量的先导式减压阀，这款直动式结构的调节器响应速度更快，结构更简单，维护时只需要拆开法兰螺栓更换膜片或者阀口密封垫就能完成检修，不需要复杂的先导阀组拆解，非常适合流量波动不大、对响应速度有要求的中小流量气路使用。
