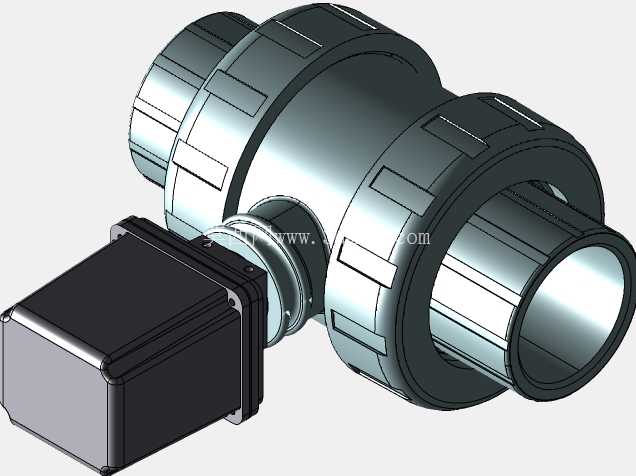

1.5寸内螺纹活接PVC电动球阀结构

这款带电动执行机构的活接PVC球阀，主要应用在民用给排水、化工腐蚀性流体输送、泳池水处理、小型灌溉系统这类对管路耐腐性有要求、同时需要远程通断控制的场景里，日常工况下承担管路介质的通断切换功能，相比手动球阀，它可以接入简单的电控回路实现远程操作，不用人员到现场手动拧动阀柄，在一些布设位置偏高、空间狭窄或者介质有轻微腐蚀性不适合人员频繁接触的管段里，适配性很强。

从结构设计思路来看，主体阀身采用UPVC材质注塑成型，本身就具备耐弱酸弱碱腐蚀的特性，重量比同通径的金属球阀轻很多，安装时不需要额外做防腐处理，很适合用在PVC材质的流体管路里，不用做材质转换接头就能直接和同规格PVC管路对接。两端采用活接式内螺纹连接结构，活接的设计很大程度上降低了安装和后期维护的难度，安装的时候不需要转动整段管路或者阀体本身，只需要拧动两端的活接螺母就能完成阀体和管路的对接密封，后期如果需要更换阀体，也不用拆解周边长距离管路，松开活接螺母就能直接取下阀体，维护效率比固定螺纹连接的球阀高不少。1.5寸的FPT内螺纹接口，匹配同规格的NPT或者PT外螺纹管路接头，密封面配合活接内置的密封垫圈，在公称压力范围内可以有效避免介质渗漏，适配的密封垫圈采用氟橡胶材质，也就是标注里的VITON材质，相比普通橡胶垫圈，它的耐温范围和耐腐蚀性更好，能适配更多种类的流体介质，不会因为长期接触腐蚀性介质出现垫圈溶胀、硬化失效的问题。

配套的电动执行机构采用方型壳体设计，直接和阀杆端连接，输出扭矩刚好匹配1.5寸PVC球阀的启闭阻力，不需要额外加装减速连接件，执行机构壳体做了密封处理，可以适应潮湿的安装环境，比如户外灌溉管路、水处理设备间这类湿度较高的场景，不会因为潮气侵入导致内部电路故障。执行机构和阀体的连接采用标准的阀杆接口，后期如果执行机构出现故障，也可以单独更换执行机构，不需要整体更换整个球阀，降低后期运维的配件成本。

从安装边界来看，这款球阀因为带侧装的电动执行机构，安装的时候不能像普通手动球阀那样只预留阀体本身的轴向长度空间，需要在阀体侧方预留出执行机构的安装和接线空间，执行机构的出线端一般预留标准的线缆接头位置，布线的时候要注意避开管路接头的密封位置，避免线缆干涉活接螺母的拧动操作。阀体本身的流道采用全通径设计，介质通过的时候流阻很小，不会出现明显的压降，也不容易在阀腔内部残留介质杂质，减少长期使用后杂质卡滞球体导致密封失效的问题。球体和阀座的密封采用软密封结构，密封性能可靠，在额定工作压力下可以实现零泄漏，适合用在对管路切断密封性要求较高的场合，比如水处理设备的进水段、化工加药管路的通断控制这类场景。

建模的时候要注意活接螺母和阀身的配合间隙，预留出实际生产中注塑件的公差余量，螺纹部分的建模要符合管螺纹的标准尺寸，不能出现螺纹配合错位的问题，电动执行机构和阀杆的连接部分要做定位结构，保证执行机构输出轴和阀杆的同轴度，避免启闭的时候出现卡滞、扭矩过大损坏执行机构的问题。另外PVC材质的阀体强度比金属阀体低，建模的时候阀体壁厚要符合PVC管材管件的壁厚标准，不能为了外观做的太薄导致承压能力不足，活接螺母的防滑棱结构要符合实际手动拧动的操作需求，棱边的间距和深度要适合徒手或者用简单工具就能拧动，不需要专用的大型工装就能完成安装操作。

实际选型的时候要注意，这款球阀因为是PVC材质，不能用在高温流体的管路上，也不能用在输送强氧化性强酸、有机溶剂的工况里，避免阀体材质被腐蚀损坏，电动执行机构的供电电压要匹配现场的控制回路电压，常见的有低压直流和交流两种规格，安装的时候要注意执行机构的防护等级是否符合现场的安装环境，如果是埋地或者长期浸水的场景，还需要额外对执行机构做防水处理。
