工业物料输送用双向分流分配装置

在散料输送的工艺环节里，料流的路径切换一直是影响产线布局灵活性的核心节点，这款双向分流分配装置，正是针对重力落料场景下的双路径供料需求开发的结构方案。从实际应用场景来看，这类装置常布置在斗式提升机出料口、皮带机头部落料管的下方，或是料仓顶部的进料段，用来把单路来料按需切换到两个不同的下游输送单元，比如一条线接包装工段、另一条接散料暂存仓，或是在两条并行的破碎、筛分产线之间做料流分配，不用额外增设多套输送管路就能实现工艺路径的灵活调整，能大幅缩减产线的占地空间与管路投入成本。

从功能特性上看，这款装置的核心作用是在重力落料的工况下完成无泄漏的料流切换，壳体采用上宽下收的斜溜槽结构，上方的方形进料口对接上游落料管路，内部设置可摆动的翻板结构，通过外部的驱动组件带动翻板转动，就能分别封闭两个出料通道中的一个，让物料顺着翻板导向的斜面滑入对应的下游管路，翻板的边缘做了密封贴合设计，切换过程中不会出现物料卡滞、窜料的问题，针对有一定磨琢性的散料，溜槽内壁还预留了耐磨衬板的安装位置，长期受物料冲刷的部位可以单独更换耐磨件，不用整体更换壳体，降低后期维护的成本。

设计思路上，整个结构优先考虑了散料输送的防堵需求，所有过流面的倾斜角度都大于物料的自然安息角，不会出现物料积留的死角，进料口的法兰边、出料口的连接法兰都采用了外翻边设计，现场安装焊接或者螺栓连接的时候，法兰边缘不会突出到流道内部，避免勾挂物料造成堵料。侧面的检修盖板采用快拆式的压紧结构，不用完全拆解周边管路就能打开检查内部翻板的磨损情况、清理意外落入的大块杂物。驱动端的转轴穿出壳体的位置设置了密封组件，防止细粉料从转轴缝隙泄漏，同时转轴的支撑座布置在壳体外侧，避免粉尘进入轴承座造成卡涩，延长转动部件的使用寿命。

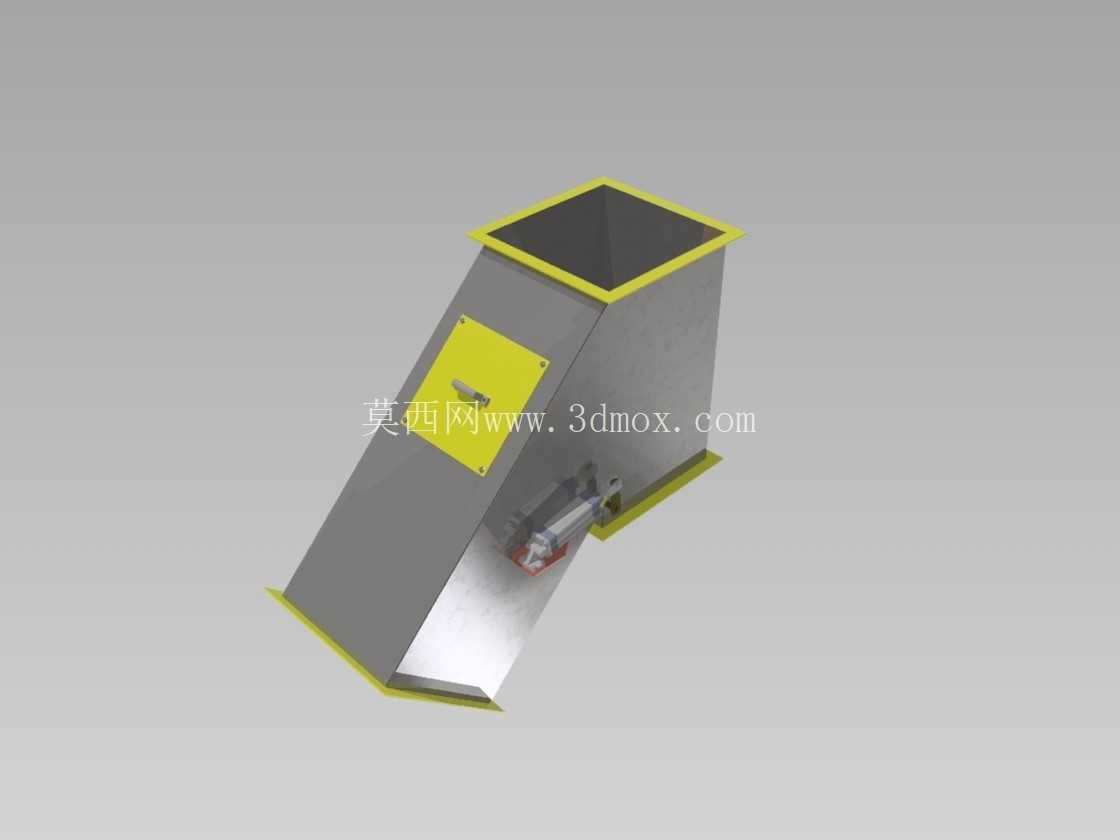

从安装边界来看，这款装置的上方进料口为方形法兰结构，适配常规的工业溜槽连接尺寸，两个出料口分别朝向斜下方的两个方向，安装时需要保证进料口的中心与上游落料点的中心对正，避免物料偏载冲刷单侧溜槽壁造成局部过度磨损。装置整体的安装高度需要结合上下游设备的落差来核算，要保证物料从翻板滑落到下游皮带或者料管时的落料差控制在合理范围，减少物料下落产生的扬尘和对下游设备的冲击。固定方式采用壳体侧边的安装支座与周边的钢结构支架焊接或者螺栓连接，安装时要保证壳体的纵向垂直度偏差控制在允许范围内，避免翻板转动时出现卡滞、密封不严的问题。另外驱动组件的安装位置预留了足够的操作空间，后期维护时可以方便地拆卸驱动部件、更换密封件和翻板耐磨层，不需要挪动整个装置的主体结构。

在实际选型适配的时候，这款结构可以根据输送物料的特性做针对性调整，比如输送粮食、塑料粒子这类流动性好、磨琢性低的物料，可以适当减薄壳体的板材厚度，降低设备自重；如果输送矿石、炉渣这类磨琢性强的物料，就需要在溜槽内壁加装耐磨衬板，同时加大翻板的板材厚度，提升抗冲击能力。整个结构没有复杂的异形曲面，钣金折弯和焊接的工艺性较好，加工时不需要特殊的工装设备，普通的钣金车间就能完成制作，三维建模过程中所有的板材厚度、焊缝预留、螺栓孔位都做了参数化处理，调整通径尺寸的时候可以快速修改对应参数，适配不同处理量的输送需求。
