工业通风混合机组管路集成结构

这套集成式通风混合管路结构，主要面向工业厂房通风系统、工艺送风混合段、废气预处理段的流体混配场景，核心作用是将不同压力、不同组分的气流在进入主通风管网前完成充分匀质混合，避免局部气流参数偏差导致后续处理单元负荷不均。整套结构采用立式承压罐体作为核心混合腔，侧部切向接入多组来流管路，利用切向进料形成的旋流效应延长气流在罐内的停留路径，无需额外增设静态混合元件即可实现不同气流的掺混，降低系统整体压损。

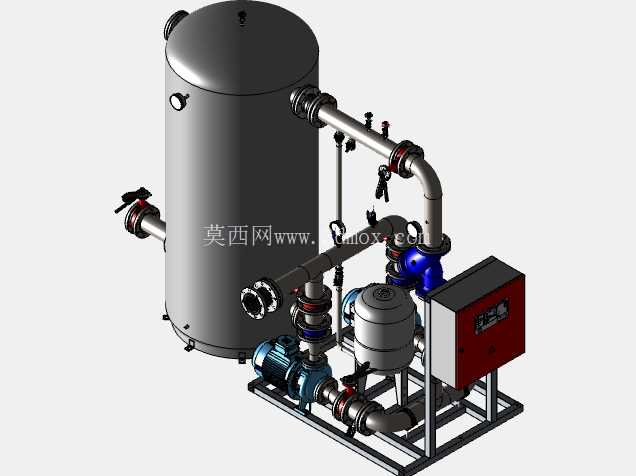

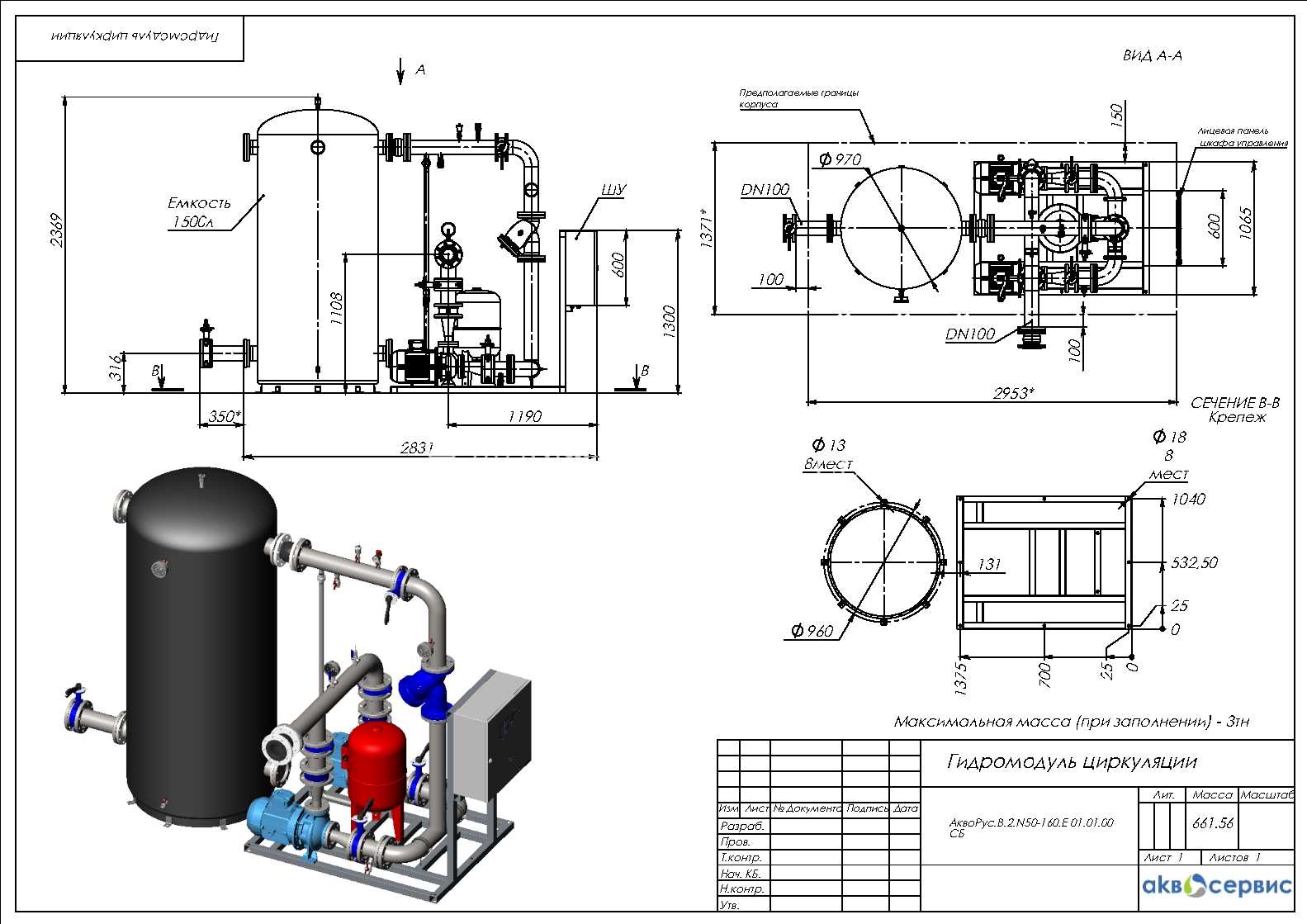

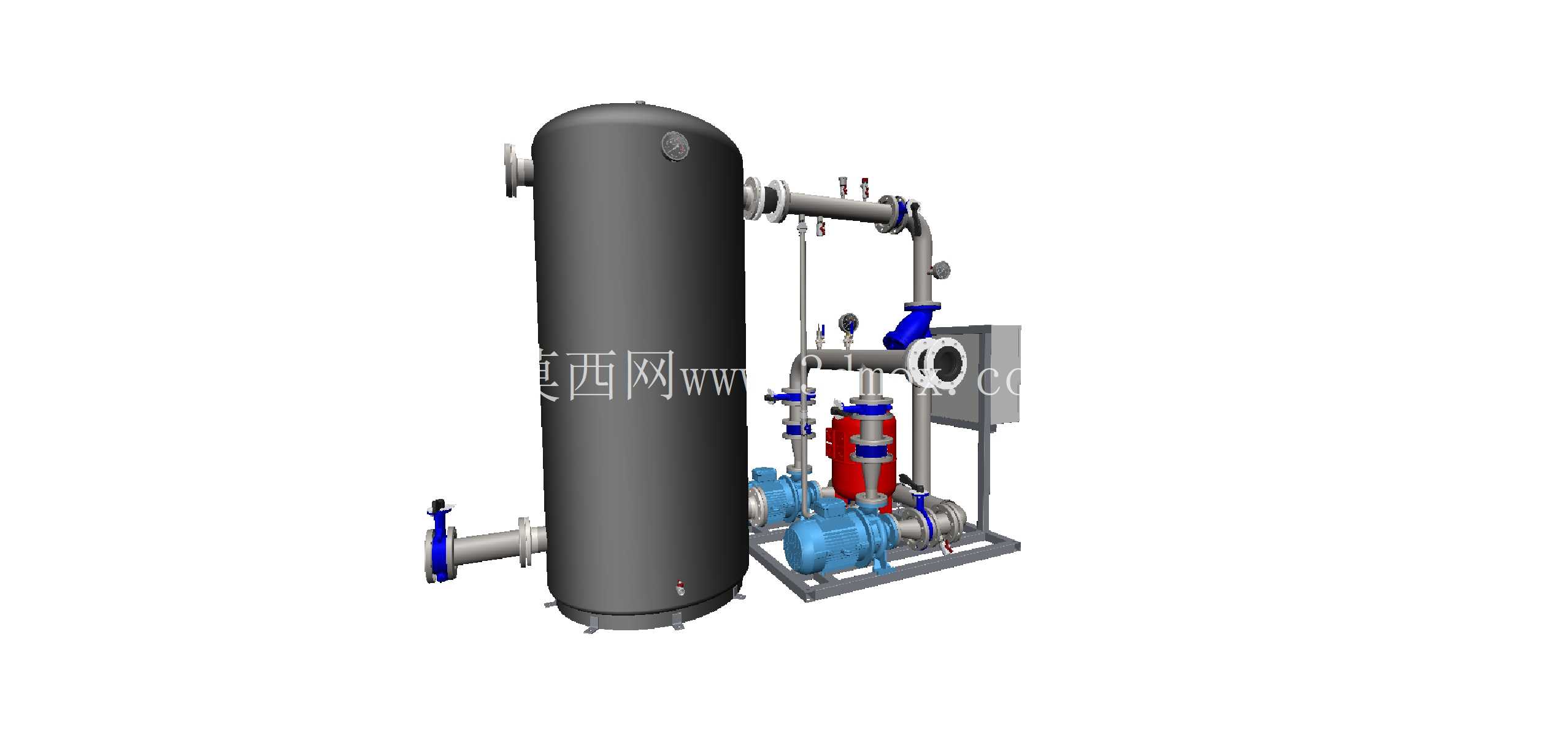

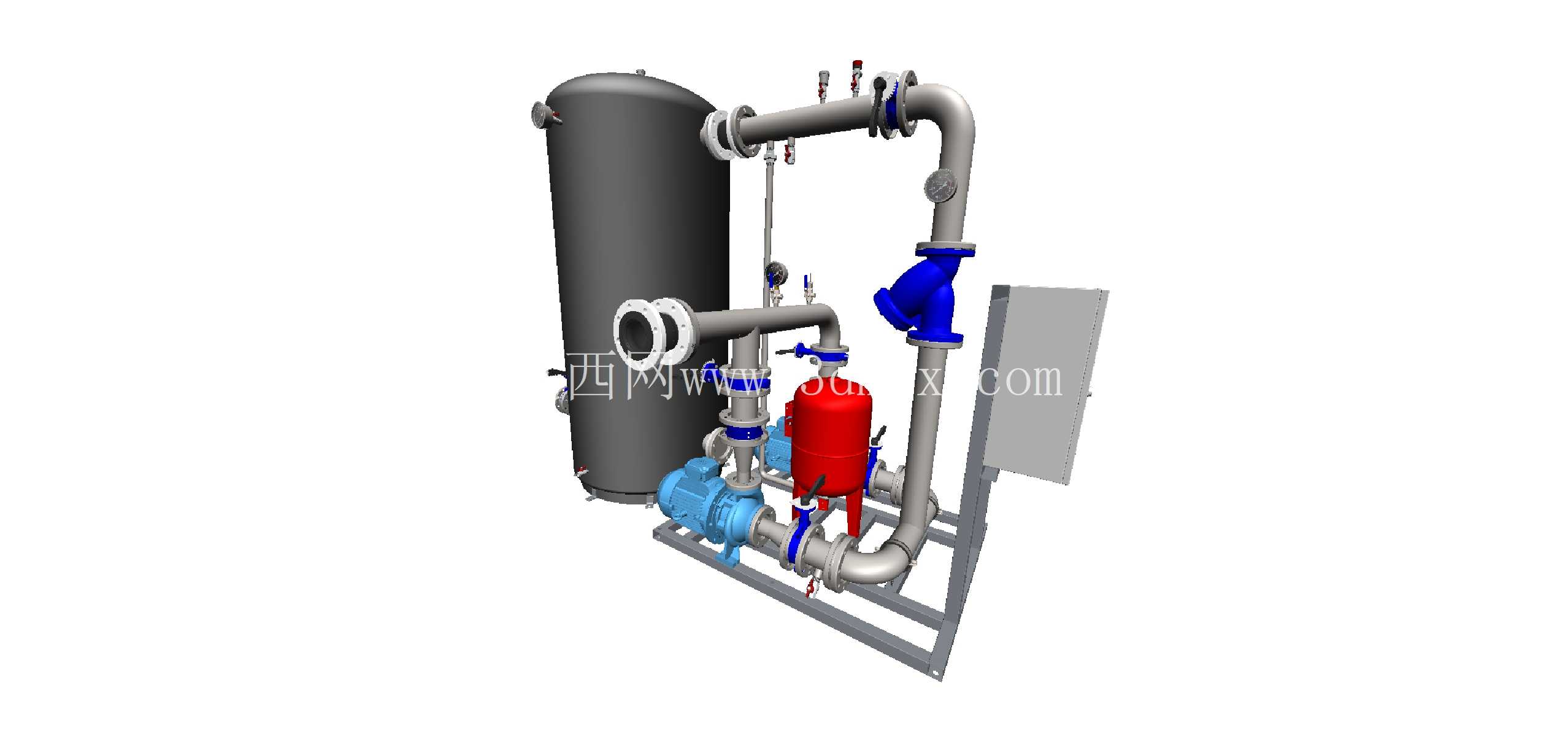

从结构布局来看，主罐体采用立式支脚安装，底部预留排污接口，侧部分别设置大口径主进风口、多组辅助工艺风口，顶部设置稳压出口对接下游通风管网，罐体侧面预留的仪表接口可直接安装压力、温度检测元件，无需现场额外开孔焊接。配套的流体输送泵组采用撬装集成式布局，所有泵体、阀门、连接管路均预先固定在统一的型钢底座上，现场安装仅需对接进出主管道与动力线缆即可完成就位，大幅缩减现场施工的配管工作量。

设计阶段优先考虑了安装边界的适配性，整套撬装结构的宽度控制在常规工业检修通道的通行宽度范围内，罐体高度匹配常规厂房层高下的设备安装净空要求，所有阀门的操作手柄均朝向巡检通道一侧，泵组周边预留足够的检修拆卸空间，无需额外拆除周边管路即可完成泵体密封件、叶轮的更换作业。管路连接全部采用法兰对接形式，不同管径的管路过渡段采用标准异径管，避免管径突变造成的局部涡流压损，管路上设置的弯头全部采用大曲率半径冲压弯头，相比直角弯头可降低30%以上的局部阻力。

功能层面，这套结构可同时接入多路不同参数的通风气流，比如车间回风、室外新风、工艺补风等，通过罐体内部的旋流混合让气流温度、组分在出口处达到均匀状态，避免下游的过滤单元、换热单元出现局部负荷过高的问题。配套的泵组主要用于混合过程中的压力补偿，当系统管网阻力出现波动时，可通过泵组的变频调节维持出口压力稳定，保证整个通风系统的风量平衡。罐体底部的排污接口可定期排出气流中携带的冷凝水、粉尘沉积杂质，避免杂质进入下游管路造成堵塞。

建模过程中对所有法兰的螺栓孔位、阀门的操作行程、泵组的安装定位尺寸都做了1:1还原，管路的避让逻辑完全符合工业配管的常规设计规范，没有出现管路碰撞、操作空间不足的问题，所有承压部件的壁厚选取都参照常压通风设备的设计标准，既满足结构强度要求，也不会造成材料的冗余浪费。撬装底座的型钢选型兼顾了承重需求与运输便利性，底座上预留的吊装孔可直接用于车间内的行车吊装转运，无需额外焊接吊耳。
