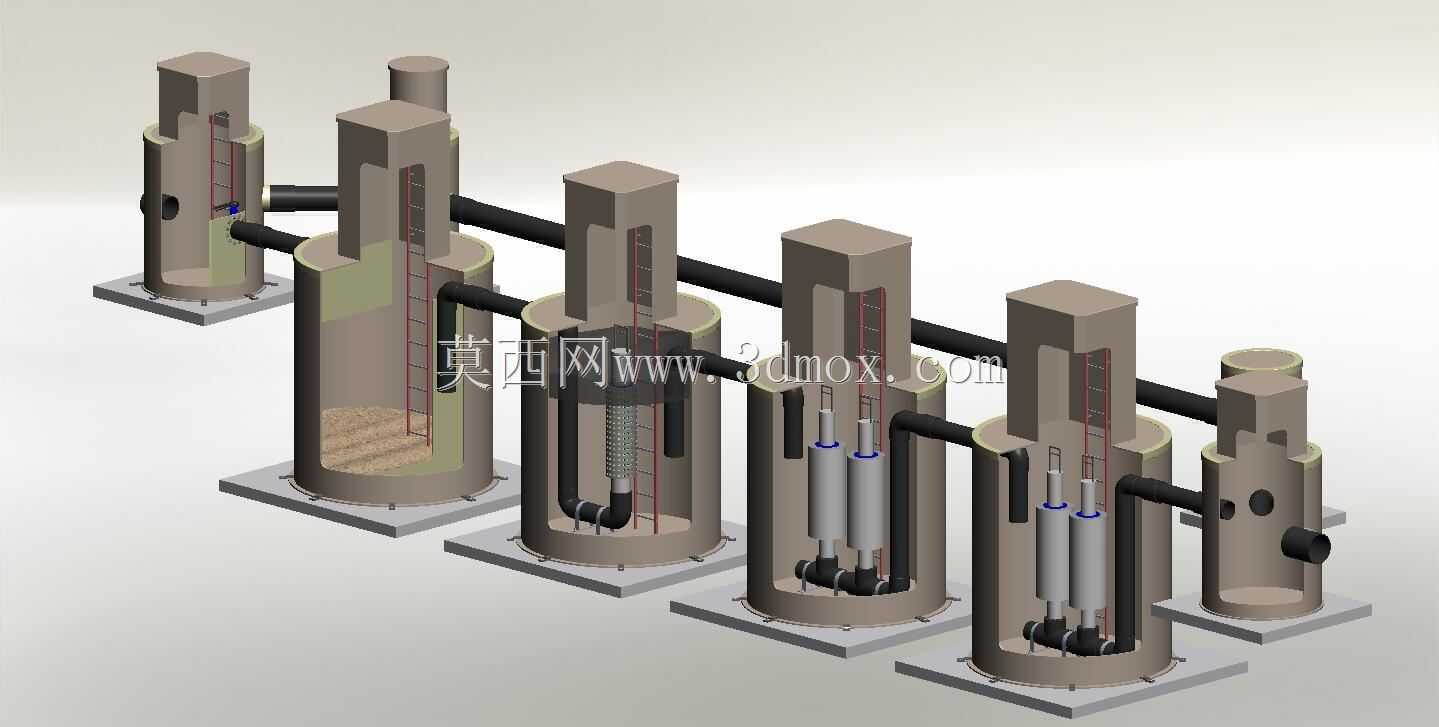

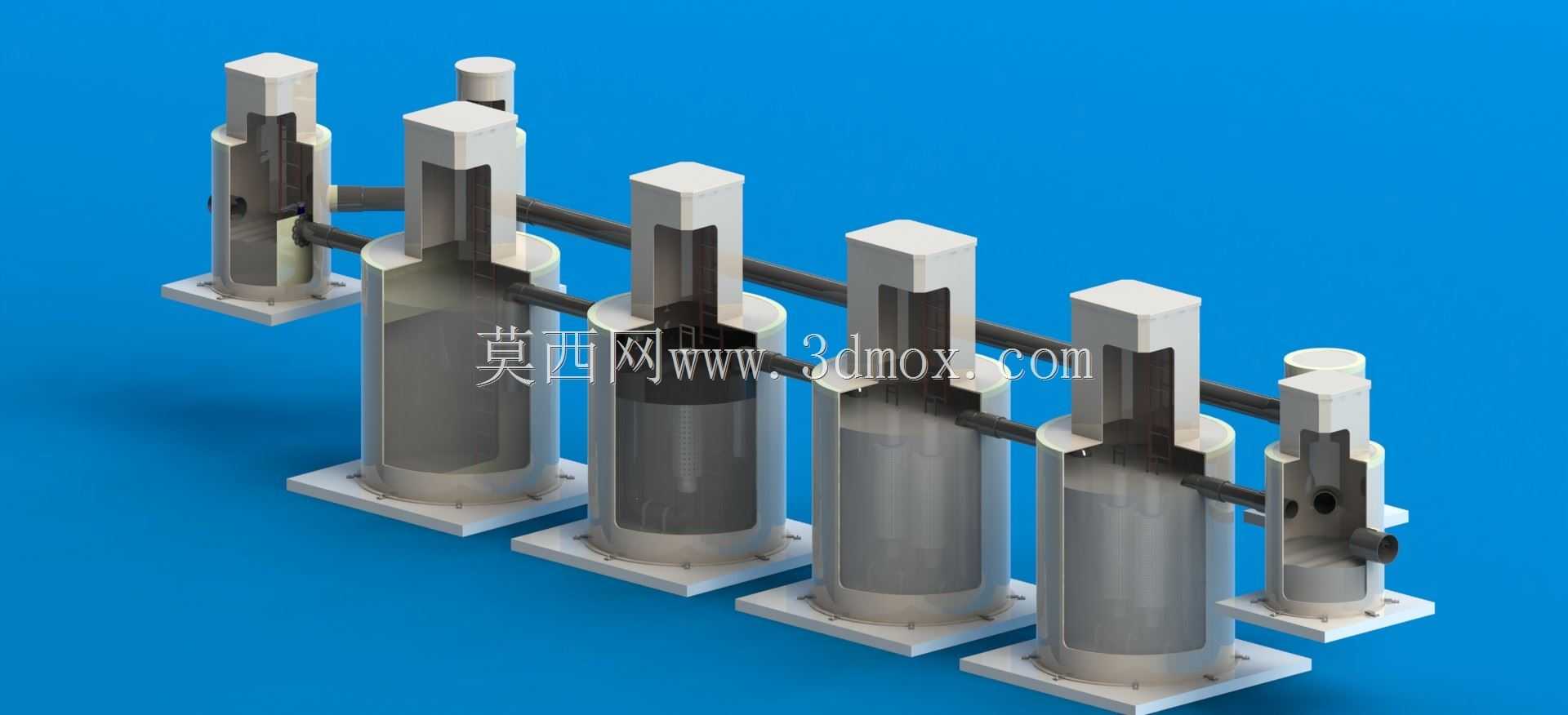

多级串联式净化处理罐体装置结构

　　这套多级串联的立式罐体装置，主要面向工业污废水处理、工艺介质净化、废气废液处置类场景设计，在中小型厂区的末端处理工段、集中式净化厂的预处理单元都能适配安装。从现场安装的边界条件来看，整套装置采用成排直线排布的立式安装形式，单台罐体底部配置方形安装法兰底座，底座上预留对称布置的螺栓通孔，可直接通过膨胀螺栓或化学锚栓固定在现浇混凝土设备基础上，安装时需保证各罐体的中心轴线处于同一条水平直线上，相邻罐体的中心间距根据连通管路的长度预留足够的安装操作空间，避免后期管路对接时出现错位强制装配的问题。

　　从功能逻辑上看，整套装置采用多级串联的流道设计，介质从端部最外侧的罐体入口进入后，依次通过相邻罐体之间的横向连通管路逐级流过每一级罐体，每一级罐体内部可根据处理工艺需求填装不同的滤料、反应填料或者吸附介质，实现分级过滤、分步反应、逐层净化的处理效果，相比单罐体大容积的处理结构，这种多级串联的形式可以根据进水水质的波动灵活调整某一级的填料类型，也能在单级填料失效时单独切出检修，不需要整套设备全线停机，大幅提升了连续运行的可靠性。

　　设计过程中首先考虑的是流道的顺畅性，相邻罐体之间的连通管路采用侧部中高位接入的形式，避免罐体底部沉积的杂质被水流裹挟进入下一级处理单元，同时每台罐体顶部都设置了独立的排气与检修接口，可适配自动排气阀或者快开式检修盖，方便日常运行过程中排出罐内积聚的气体，也能在更换填料时快速打开顶部结构完成作业。罐体的主体结构采用等径圆柱筒设计，上下端通过方形连接块与顶部的执行机构、底部的安装底座衔接，顶部的柱状结构可根据工艺需求加装气动搅拌组件、反冲洗管路或者液位检测元件，不需要对罐体主体结构做额外的焊接改装，预留的接口通用性较强。

　　从结构强度的设计角度考量，罐体底部的安装法兰底座厚度根据单台罐体满载运行时的总重量核算，保证在填料完全填装、罐体充满介质的工况下，底座不会出现挠曲变形，连通管路与罐体侧壁的连接位置做了局部加厚处理，焊接位置预留足够的坡口，避免长期运行过程中受水流冲击、管路震动影响出现焊缝开裂渗漏的问题。整套装置的排布长度可根据处理量级的需求灵活增减罐体数量，既可以做成图示的六级串联形式，也可以缩减为三级、四级适配小处理量的场景，扩展时只需要在成排结构的端部加装同规格罐体与连通管路即可，不需要改动原有设备的主体结构，模块化的设计思路大幅降低了不同项目的适配改造成本。

　　在实际安装调试过程中，需要注意整套装置的水平度校准，每台罐体安装完成后都要通过水平尺校验罐体的垂直度，避免内部填料出现偏载、局部流道短路的问题，连通管路对接时要采用同轴装配，密封垫片选用耐介质腐蚀的材质，保证连接位置的密封性能。设备运行时，介质的流向严格按照从端部小容积罐体到大容积罐体逐级推进的顺序，可根据每一级的进出水口压差判断填料的堵塞情况，当某一级压差达到设定阈值时，可关闭该级罐体两侧的管路阀门，单独进行填料更换或者反冲洗作业，其余各级可维持正常运行，这种设计对于需要连续不间断运行的处理场景尤为适用，不会因为单级维护导致整条处理线停摆。

　　另外，罐体顶部的执行机构安装位采用统一的方形接口尺寸，可适配不同类型的顶部组件，不管是加装搅拌装置防止填料板结，还是加装加药管路实现罐内原位反应，都能直接通过标准法兰对接，不需要现场重新配做连接结构。整套装置的外部管路全部采用侧部横向布置，所有管路的中心高度保持一致，既方便后期做外部保温层包覆，也能让管路的支撑结构统一规格，减少现场安装的非标件加工量。从运维的角度出发，这种成排排布的形式让所有的操作面都处于设备的同侧或者两侧通道，日常巡检时不需要绕到设备后方，操作人员沿着成排设备的通道行走就能完成所有接口的检查、阀门操作与参数记录，大幅降低了日常运维的工作量。
