可调式重型管钳结构三维设计

日常管道施工作业中，管钳是管路安装、设备维保场景里绕不开的手动夹持工具，不管是民用给排水管路改造、工业工艺管线拆装，还是油气输送场站的日常检维修，都能看到这类工具的使用身影。和普通固定开口扳手不同，管钳的核心作用是夹持圆柱形金属管件，通过钳口的齿形咬合结构传递扭矩，完成管件的螺纹旋接、拆卸作业，避免管件表面打滑造成的安装力矩不足或者管件表面损伤。

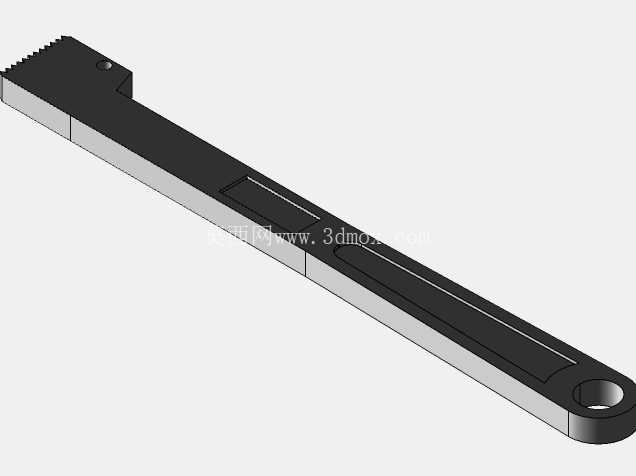

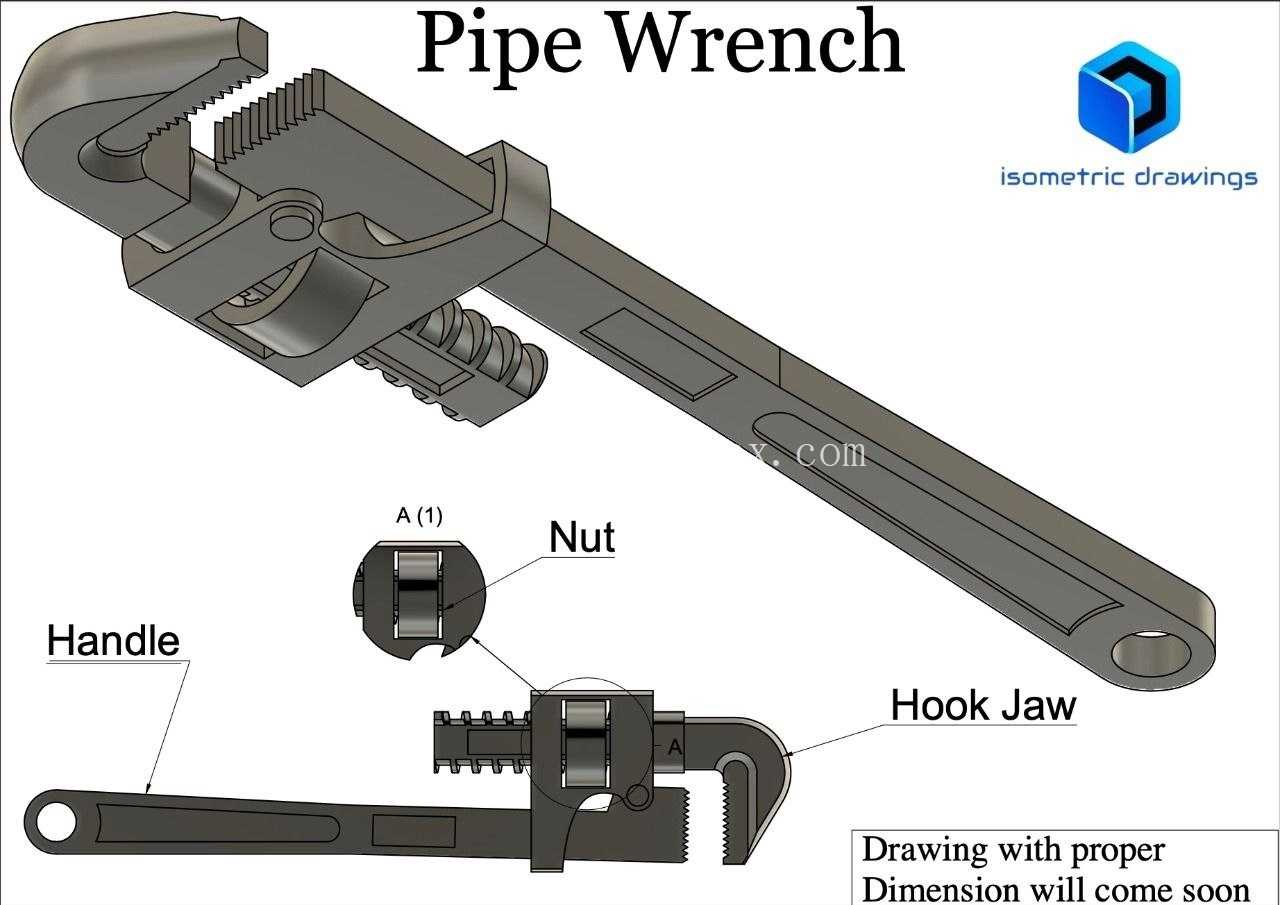

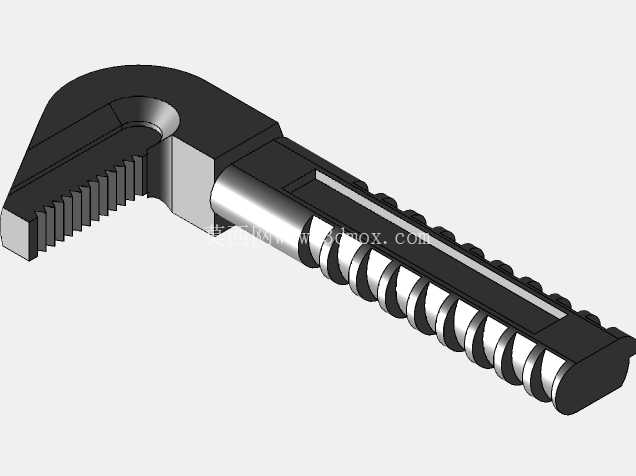

从结构设计逻辑来看，这款管钳采用了经典的活动颚可调结构，主要由固定钳身、活动钩颚、调节螺母、手柄四个核心部件组成。固定钳身和长手柄为一体化锻造结构，保证大扭矩作业下的整体刚性，避免钳身受力出现弯折断裂；活动钩颚通过钳身的导轨槽实现滑动配合，调节螺母套在钳身的调节螺杆段，转动螺母即可带动活动钩颚沿导轨方向平移，实现开口尺寸的连续调节，能够适配一定直径范围内的不同规格管件，不用像呆扳手那样需要匹配对应尺寸的型号，大幅提升了现场作业的工具适配性。

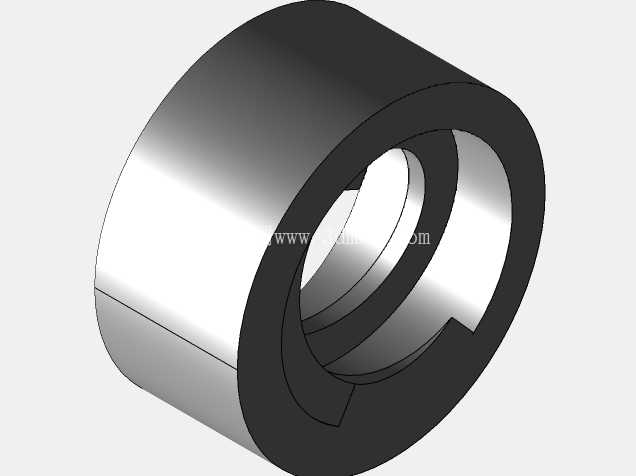

钳口的咬合齿设计是管钳实现可靠夹持的核心，固定钳口和活动钩颚的咬合面都加工有同向倾斜的锯齿形齿牙，齿牙的倾斜方向与管件转动受力方向匹配，当施加拧紧力矩时，齿牙会在正压力作用下嵌入管件表层，形成足够的咬合摩擦力，避免大扭矩下管件与钳口出现打滑；同时齿牙做了淬火硬化处理，保证长期咬合使用下不会出现齿尖磨平、崩缺的问题，延长工具的使用寿命。调节螺母的内部螺纹与钳身的调节螺杆采用大螺距梯形螺纹配合，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受调节过程中的挤压力以及作业时传递的径向载荷，避免长期使用后螺纹滑牙导致开口调节失效。

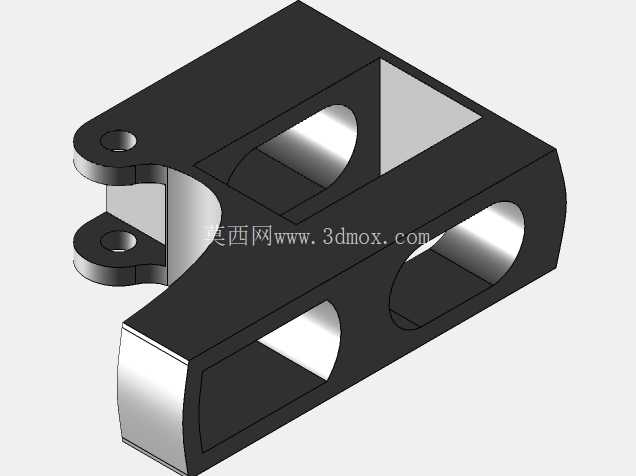

从安装与使用边界来看，这款管钳的整体长度按照常用18寸管钳的作业力矩需求设计，手柄长度足够让作业人员施加足够的拧紧力矩，同时不会因为力臂过长导致钳身过载断裂；开口调节范围覆盖DN15到DN50的常用低压流体输送钢管，能够满足绝大多数民用管路、小型工业工艺管线的安装维保需求。设计过程中对各部件的配合间隙做了合理控制：活动钩颚与钳身导轨的配合间隙控制在0.1-0.2mm之间，既保证活动颚滑动调节顺畅无卡滞，又避免间隙过大导致夹持时钳口晃动，影响咬合精度；调节螺母与活动颚的连接采用卡槽式限位结构，螺母转动时不会沿钳身轴向窜动，保证调节过程中开口尺寸变化平稳，不会出现突跳卡顿。

在实际使用场景中，这类管钳除了夹持金属管件，也可用于夹持其他圆柱形金属工件完成拆装作业，比如小型圆钢工件的校直、带螺纹圆柱销的拆装等场景。设计时充分考虑了现场作业的受力特点，钳身尾部的手柄段做了圆弧过渡处理，避免受力时应力集中导致钳身断裂；钳头部位的壁厚做了加强设计，因为钳头是咬合管件、传递扭矩的核心受力区，足够的壁厚能够保证夹持大直径管件施加最大力矩时，钳头不会出现张开变形。另外，活动钩颚的齿面与钳身固定齿面设计为平行咬合状态，保证夹持管件时整个齿面都能与管件外壁接触，避免局部齿牙受力过大造成崩齿，同时让管件受力均匀，减少薄壁管件被夹变形的概率。

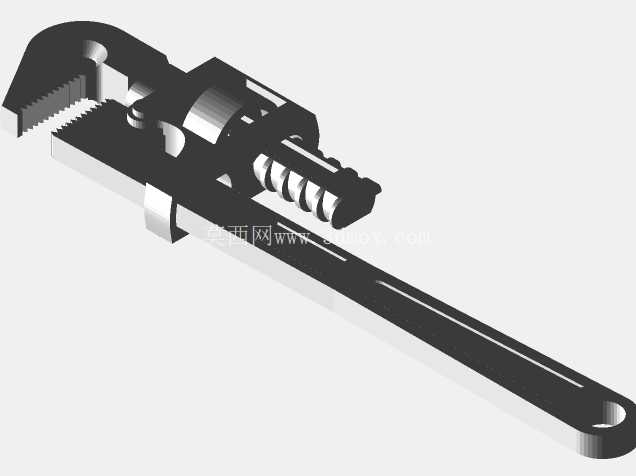

从建模细节来看，各部件的装配关系完全还原实物的配合逻辑：调节螺母装配在钳身的螺杆段后，通过活动颚的卡槽将螺母与活动颚连接为联动结构，转动螺母时活动颚随螺母的转动实现前后移动，完成开口大小的调节；所有活动部件都预留了合理的运动间隙，能够在三维环境下模拟开口调节的全行程动作，验证调节过程中是否存在部件干涉，比如活动颚移动到最大开口位置时，是否会从钳身导轨中脱出，调节螺母转动到行程两端时是否会与钳身出现卡滞。钳身表面的防滑纹理、手柄末端的悬挂孔这些细节结构也都做了还原，悬挂孔的尺寸适配常规的工具挂钩，方便作业后工具悬挂收纳，避免随手放置导致工具摔落损坏。
