水处理多参数检测集成式水分析面板

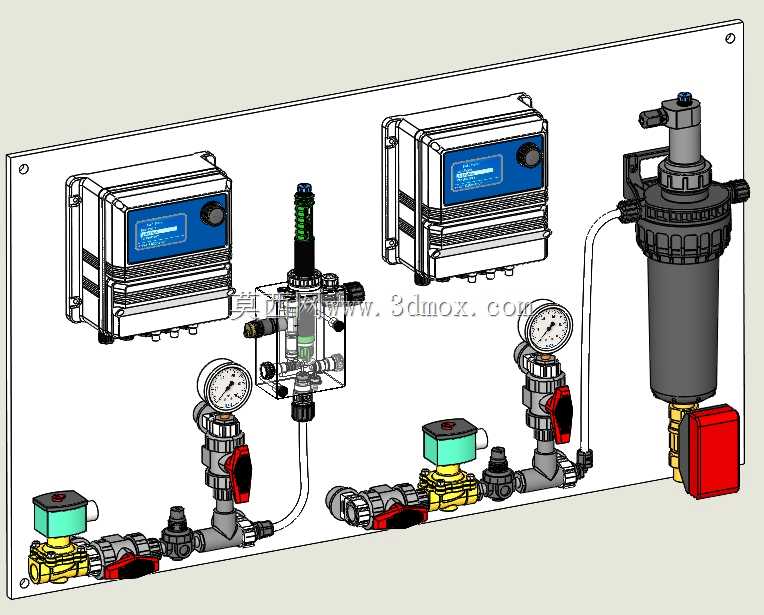

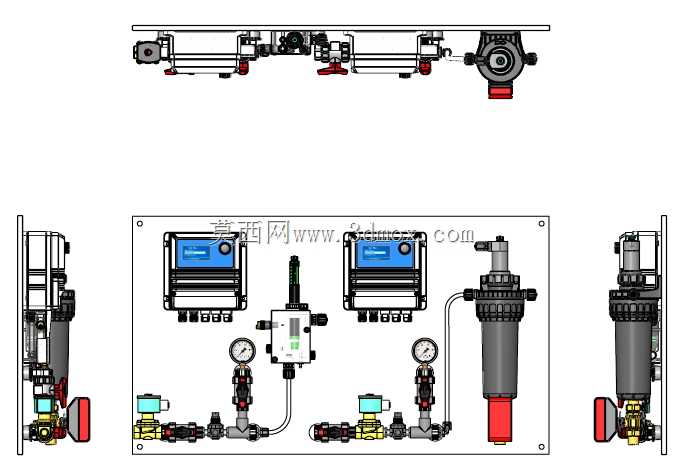

　　这套集成式水分析面板，主要面向市政供水末端、工业循环冷却水、商用净水机组、污水处理出水段的在线水质监测场景搭建，替代传统分散式单参数检测设备的零散安装方案，解决多参数检测点位管路杂乱、运维难度大的痛点。整套面板采用壁挂式安装布局，所有检测、控制、采样部件全部集成在一块平整的安装基板上，安装时仅需固定基板四角的安装孔，对接进水、出水两路工艺管路，以及供电与信号输出线缆即可完成部署，大幅缩减现场安装的施工周期。从功能配置上看，面板集成了溶解氧、浊度、电导率、pH、ORP、余氯六个核心水质参数的检测模块，每个检测模块对应独立的采样流路，通过带手动球阀的支路从主采样管取水，检测后的水样通过回流管路统一排出，避免采样水滞留造成的检测数据偏差。

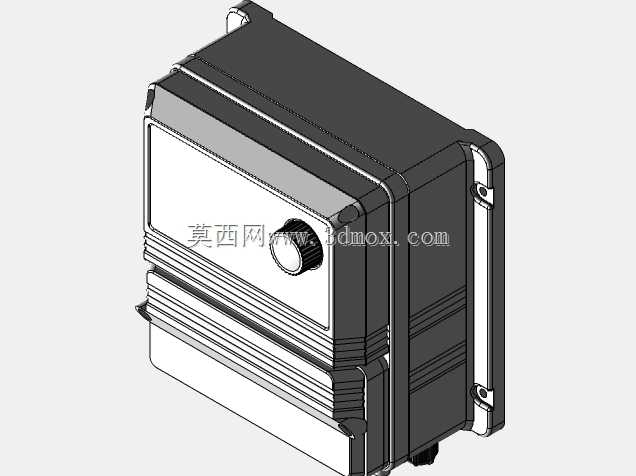

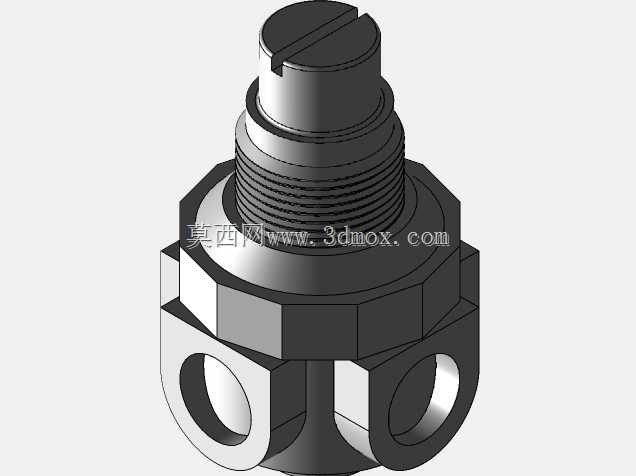

　　流路设计上配置了两级过滤结构，前端大流量过滤器拦截水中大颗粒杂质，避免堵塞检测腔体的精密流道，每个检测支路上都配置了压力表实时显示采样压力，配合带手动调节的针型阀可以精准控制每个检测支路的流量，保证传感器检测腔体内部的水流速度处于最优检测区间，减少流量波动带来的数据误差。控制部件采用两个防护等级达IP65的壁挂式控制盒，分别承担数据采集处理与输出控制功能，控制盒与传感器、电磁阀之间的走线全部沿基板背面的走线槽排布，正面仅露出必要的操作部件与显示界面，避免管路、线路外露造成的积灰与磕碰损坏。电磁阀采用常闭型结构，设备断电时自动切断采样流路，避免无水流状态下传感器长期暴露在空气中缩短使用寿命。设计阶段充分考虑了运维操作空间，

　　每个传感器的安装位置都预留了足够的拆装空间，更换校准传感器时不需要拆除周边其他部件，过滤器的滤杯采用快拆结构，无需专用工具即可完成滤芯更换与滤杯清洗。安装基板的边缘预留了足够的安全间隙，壁挂安装时距离墙面的间隙满足接线与散热需求，所有外露的管路接头都采用标准快插接口，现场维护时可以快速拆装，减少停机维护时间。整套面板的流路布局经过优化，采样水从进水口进入后先经过粗滤，再分流到各个检测支路，整体流路阻力小，不需要额外配置增压泵即可依靠工艺管路自身压力完成采样，降低整套设备的能耗与故障点。
