壁挂式ABB流量变送检测装置三维结构

　　在流程工业的现场测控场景里，这类壁挂安装的流量变送单元是流体计量回路里的核心信号转换节点，不管是市政水务的管网流量监测、化工产线的介质流量管控、还是暖通系统的循环水流量核算，都需要这类装置把前端流量传感器采集的原始脉冲、差压或者电磁感应信号，转换成标准工业信号传输给上位PLC或者DCS系统，完成流量数据的实时采集、累计计算与异常报警。从现场安装的实际需求出发，这个装置采用了壁挂式的矩形壳体设计，壳体背部预留了标准的壁挂安装孔位，安装时不需要额外定制大型安装支架，直接通过膨胀螺栓固定在墙面、仪表立柱或者设备侧方的安装板上即可，安装边界预留了足够的接线操作空间，壳体侧面的接线端子区域做了内凹设计，接线完成后线缆可以从壳体下方的防水格兰头引出，避免现场淋水、积尘对接线端子造成侵蚀，适配IP65级别的现场防护要求，能在多尘、存在轻度喷淋的工业现场长期稳定运行。

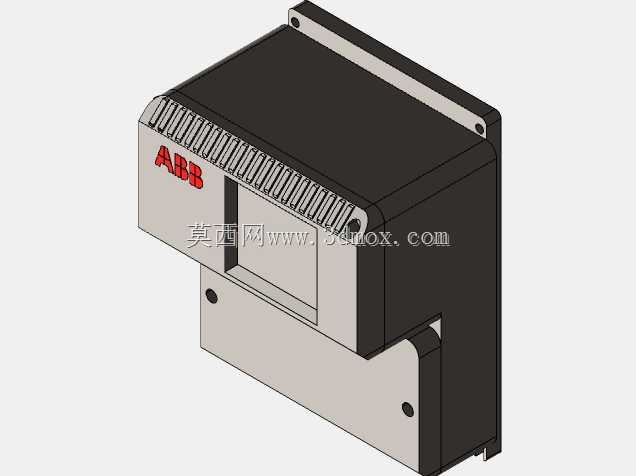

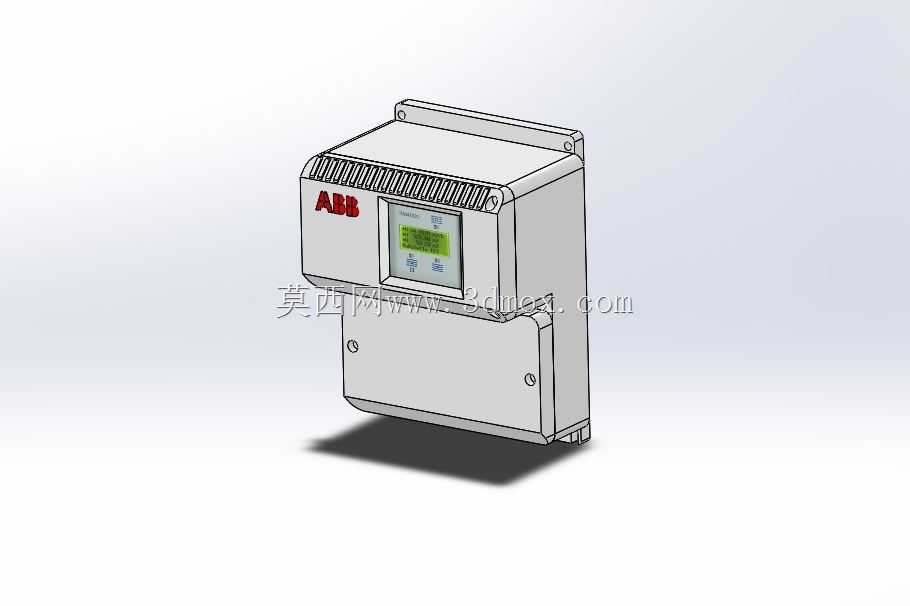

　　从功能设计的角度看，装置正面的上半区域集成了带背光的液晶显示窗口，现场运维人员不需要外接手持设备，就能直接在屏上读取瞬时流量、累计流量、介质温度、当前输出电流等核心运行参数，显示窗口下方的操作按键做了内嵌式设计，避免现场误碰导致参数被改动，同时按键区域和壳体之间做了密封胶条处理，防止粉尘、水汽进入壳体内部影响电路运行。壳体正面左上角模印了品牌标识，辨识度较高，壳体顶部的散热格栅做了斜向的百叶结构，既可以保证内部电路工作时的热量自然散出，又能避免上方滴落的液体直接通过格栅进入壳体内部，兼顾散热与防护的双重需求。

　　结构设计上，整个壳体采用上下分舱的布局，上半部分是核心电路与显示操作舱，集成了信号采集板、主控处理板、显示模块与操作按键，下半部分是接线与端子舱，两个舱室之间设置了独立的密封隔板，现场接线时只需要打开下半部分的舱门即可完成接线操作，不需要触碰上半部分的核心电路区域，能大幅降低现场接线作业时对核心电路造成静电损伤或者误触碰的风险。壳体的边角都做了圆弧过渡处理，没有尖锐的直角结构，一方面能避免现场安装运维人员被棱角划伤，另一方面也能减少壳体在运输、安装过程中因为磕碰导致的边角变形破损。壳体的合页与固定螺丝都采用了不锈钢材质，在潮湿或者有轻度腐蚀性的现场环境里，不会因为长期锈蚀导致舱门无法开启，降低后期运维的难度。

　　从安装尺寸的适配性来看，这个装置的整体宽度控制在200毫米级，高度在300毫米级，厚度在150毫米左右，属于紧凑型的壁挂仪表尺寸，不会占用过多的现场安装空间，哪怕是在仪表排布密集的管廊侧方、设备夹层的仪表墙面上，也能灵活找到安装位置。安装孔的孔距遵循了常规工业壁挂仪表的通用尺寸规范，现场替换同类型旧设备的时候，不需要重新在安装面打孔，直接利用原有孔位就能完成固定，大幅缩短现场设备更换的停机时间。装置的信号输出支持常规的4-20mA电流输出、脉冲输出以及RS485通讯接口，可以适配不同年代建设的工业测控系统，不管是老旧的模拟量控制系统还是新型的数字总线系统，都能完成信号对接，不需要额外加装信号转换模块，降低系统改造的硬件成本。

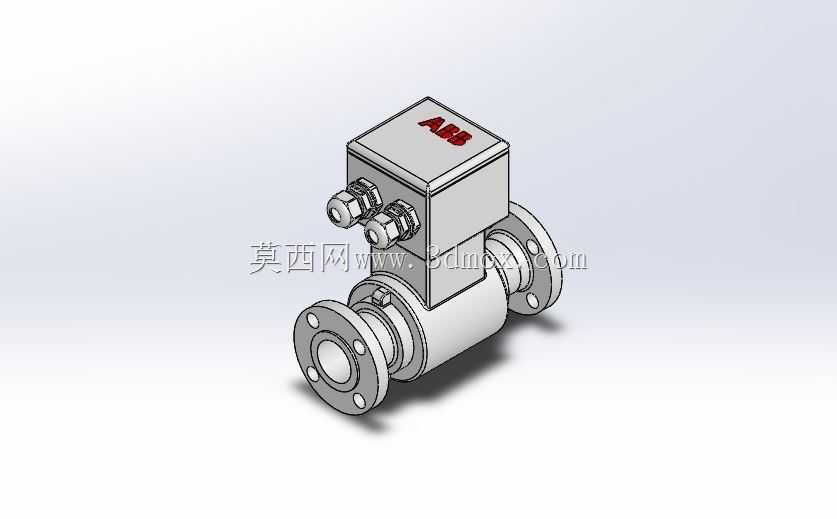

　　在实际的工程选型应用里，这类变送装置需要和前端的流量检测探头配合使用，设计时已经考虑了不同类型流量探头的信号适配性，内部电路预留了多通道的信号采集端口，可以根据现场使用的电磁、涡轮、涡街、差压式等不同类型流量探头，通过面板操作调整对应的信号采集参数，不需要更换硬件就能适配不同的检测场景。壳体的材质选用了阻燃型的工业工程塑料，重量较轻，单人就能完成安装作业，同时材料的抗老化性能优异，在户外有阳光直射的场景下长期使用，也不会出现壳体脆化、褪色变形的问题，能满足10年以上的现场使用寿命要求。装置内部的电路做了防雷击、抗浪涌的防护设计，在厂区存在大型电机、变频器等强电磁干扰源的场景里，也能稳定采集传输流量信号，不会因为电磁干扰出现数据跳变、信号丢失的问题，保障流量计量数据的准确性与可靠性，为生产过程的物料核算、能耗管控、泄漏监测提供稳定的数据支撑。
