1.25英寸黄铜常闭电磁阀结构设计

　　这款通径1.25英寸的电磁阀，核心应用场景覆盖民用给排水管路、中小型工业循环水系统、低压气动控制回路、轻化工流体输送管线等领域，作为管路通断自动控制的执行元件，无需人工手动操作，依靠电磁线圈得电产生的电磁力驱动内部阀芯动作，即可完成管路介质的通断切换，适配多数对自动化控制有要求的流体管路场景。从结构设计来看，阀体采用黄铜锻压成型工艺，材质本身具备良好的耐腐蚀性与切削加工性能，同时黄铜的承压能力能够满足常规1.0MPa级别的低压管路使用需求，阀体流道采用等径直通设计，尽可能降低介质流经阀体时的压损，避免流道突变带来的湍流、噪音以及额外的能耗损失。

　　阀体与阀盖的连接采用螺栓压紧结构，密封面加装耐油橡胶垫片，既保证了装配过程的工艺性，也方便后期维护时拆解更换内部密封件，无需整体报废阀体，降低全生命周期使用成本。电磁驱动部分采用塑封线圈结构，线圈外壳做了防潮密封处理，能够适应多粉尘、轻度潮湿的安装环境，线圈与阀体阀芯的连接部位设置隔磁套管，避免介质直接接触线圈部件，防止介质渗漏引发的电路故障。安装边界方面，这款电磁阀的进出口为标准内螺纹连接，通径对应DN32规格，安装时需要预留足够的操作空间，尤其是线圈侧需要预留接线与后期检修的空间，阀体底部的固定螺栓位置需要与管路支架的安装孔位匹配，避免安装后出现管路应力集中在阀体接口处的问题。

　　设计过程中优先考虑了通用互换性，接口尺寸遵循常规管路螺纹标准，能够直接替换同通径规格的传统手动截止阀、闸阀，无需对原有管路做大规模改造，降低自动化改造的成本。阀芯部分采用先导式结构，相比直动式电磁阀，能够用更小功率的线圈驱动更大通径的阀体，降低控制回路的功率负载，同时阀芯密封件采用丁腈橡胶材质，适配水、低压空气、矿物油等多种常见介质，密封性能可靠，正常工况下无内漏问题。在实际选型应用中，需要注意介质温度不能超过密封件的耐受范围，同时管路介质中不能含有大颗粒硬质杂质，否则容易造成阀芯卡滞、密封面划伤，因此通常会在电磁阀进水侧加装配套的Y型过滤器，保障阀件长期稳定运行。

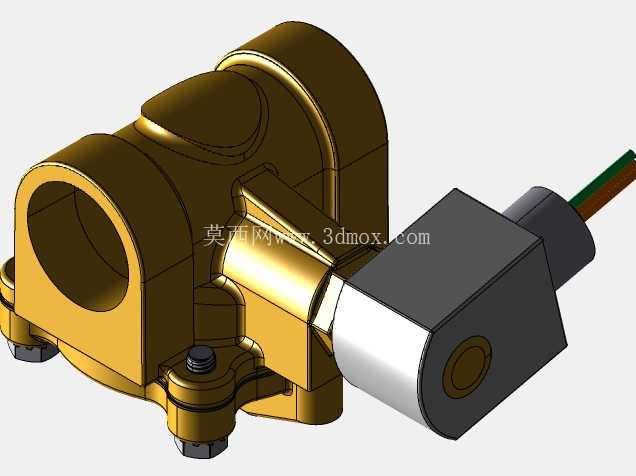

　　从三维建模的角度来看，这款模型完整还原了阀体的锻压外形轮廓、线圈的安装结构、连接螺栓的细节特征，所有配合面的尺寸都遵循实际加工公差要求，能够直接用于管路装配的干涉检查、设备布局的模拟验证，也可以作为教学演示中电磁阀工作原理展示的三维素材，帮助设计人员直观理解电磁阀的结构组成与安装要求。在设备配套场景中，这类电磁阀常被用于冷水机组的水路控制、空压机的气路通断、消防喷淋系统的管路控制、农业灌溉的自动分水控制等场景，依靠稳定的电磁驱动结构，能够实现远程信号控制下的快速通断，响应时间通常在1秒以内，满足多数自动化系统的控制响应要求。阀体的外形设计充分考虑了安装空间的优化，线圈部分采用侧装结构，相比顶装结构能够降低竖直方向的安装高度，适配空间受限的管路安装场景，阀体表面的加强筋结构既提升了阀体的承压强度，也减少了黄铜材料的用量，兼顾结构强度与成本控制。
