塑料材质PSC-3型流体控制电磁阀结构

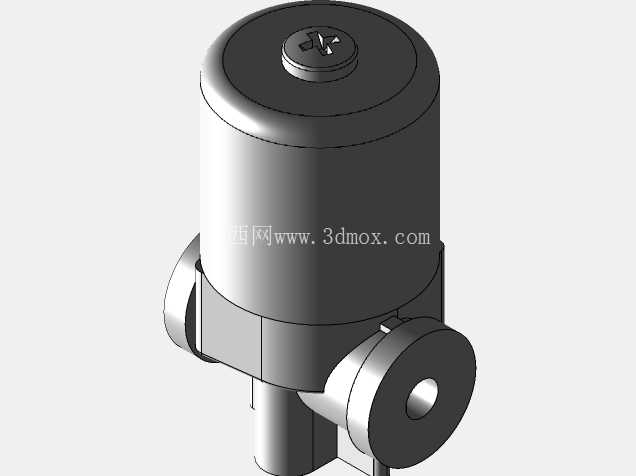

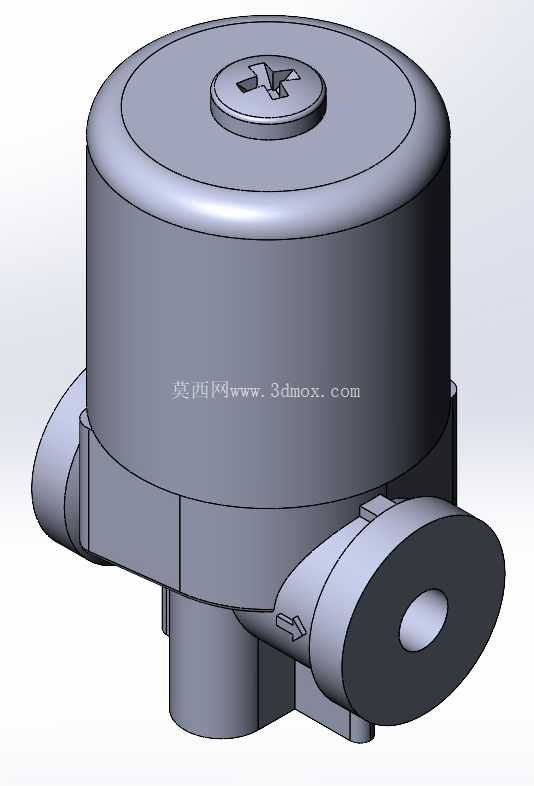

　　这款塑料材质的电磁阀结构，在民用净水设备、小型气动回路、园林灌溉系统这类低压流体控制场景里适配性极强，整体采用工程塑料注塑成型的主体结构，相比黄铜材质的同通径阀件，重量能降低六成以上，在对安装载荷有严格限制的小型设备内部走管布局里优势明显。从结构设计逻辑来看，顶部的一字调节槽是手动调试旋钮的预留结构，在设备初次调试或者电磁驱动模块临时断电时，可以通过一字螺丝刀手动切换阀的通断状态，避免回路完全失控；侧面两个呈90度布局的接口，一个是流体入口一个是流体出口，入口侧模压的箭头标识直接标注了流体流向，现场安装时不需要额外对照说明书就能快速判断安装方向，能有效减少装反导致的阀件失效问题。

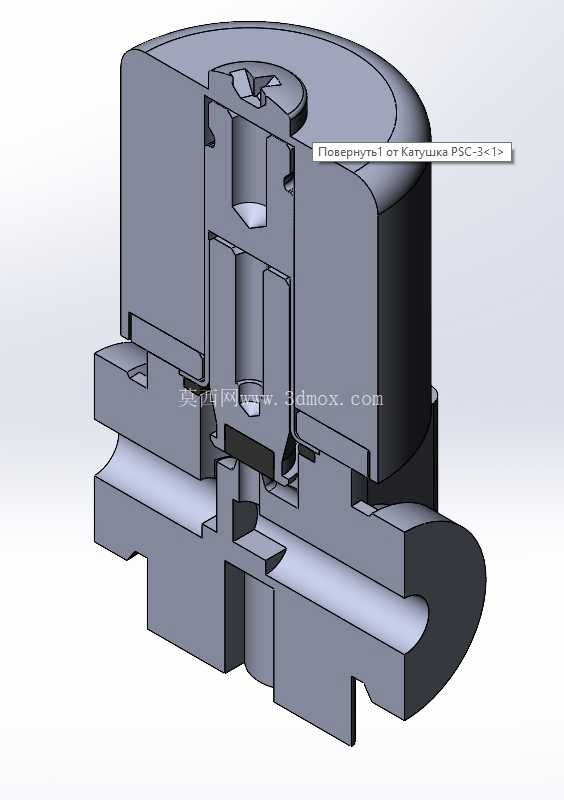

　　阀体下部的凸起结构是电磁线圈的安装腔，线圈通电后产生的电磁力会带动内部的阀芯动作，实现流道的通断切换，整个线圈腔和上部的流体腔完全隔离，采用双层密封圈做静密封，就算流体带少量微小杂质，也不会渗入线圈腔造成短路故障。从安装边界来看，整体圆柱形主体的外径控制在适配常规4分快插接头的尺寸范围，两个侧接接口的中心距和市面上同规格塑料水阀的安装孔位完全兼容，做设备迭代替换时不需要重新调整管路固定支架的位置，能直接替换老旧阀件，降低改造成本。阀体底部的定位凸台是用来卡在安装面板的预留孔里的，安装时只需要从面板正面把阀插入预留孔，背面用配套的塑料螺母锁紧就能完成固定，不需要额外打多个安装螺丝，在紧凑的设备内腔里安装效率很高。

　　流道内部的设计做了圆弧过渡处理，没有直角死角，流体经过时的压损比同通径的直角阀低15%左右，在低压供水回路里能有效减少供水压力不足的问题；阀芯采用的是平膜片密封结构，密封面的平面度控制在0.02mm以内，关闭状态下的泄漏量能满足民用净水设备的零泄漏要求，不会出现停机后管路滴水的问题。塑料材质的阀体本身耐弱酸弱碱腐蚀，在净水设备的过滤回路、小型水族箱的水循环回路里长期使用也不会出现锈渍污染流体的问题，相比金属阀件更适合对流体洁净度有要求的场景。

　　在做三维建模的时候，整个阀体的分型面设置在圆柱形主体的中分位置，侧接接口的抽芯方向和主体开模方向呈90度，采用常规的两板模加侧抽芯结构就能完成注塑生产，不需要复杂的模具结构，能有效控制量产时的制造成本；所有的棱边都做了R0.5的圆角处理，既避免注塑时出现应力开裂的问题，也能防止安装时锋利的棱边划伤操作人员的手。顶部的调节旋钮和阀体之间采用间隙配合，配合间隙控制在0.1mm以内，既保证手动调节时转动顺畅，又不会因为间隙过大导致外部灰尘进入阀体内部污染密封件。这款阀的工作压力范围覆盖0.02MPa到0.8MPa，完全覆盖民用供水、小型气动系统的常规工作压力区间，不需要额外配置减压阀就能直接接入回路使用。
