小巨人款半英寸接口潜水泵结构设计

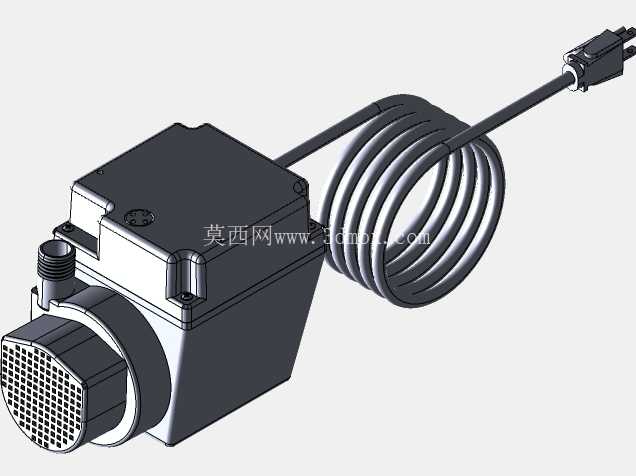

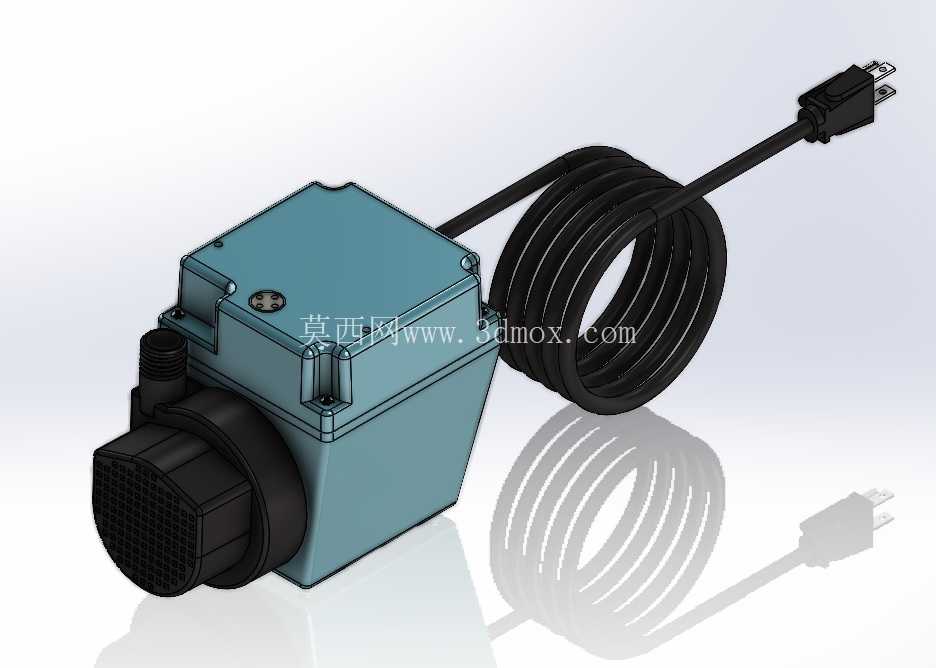

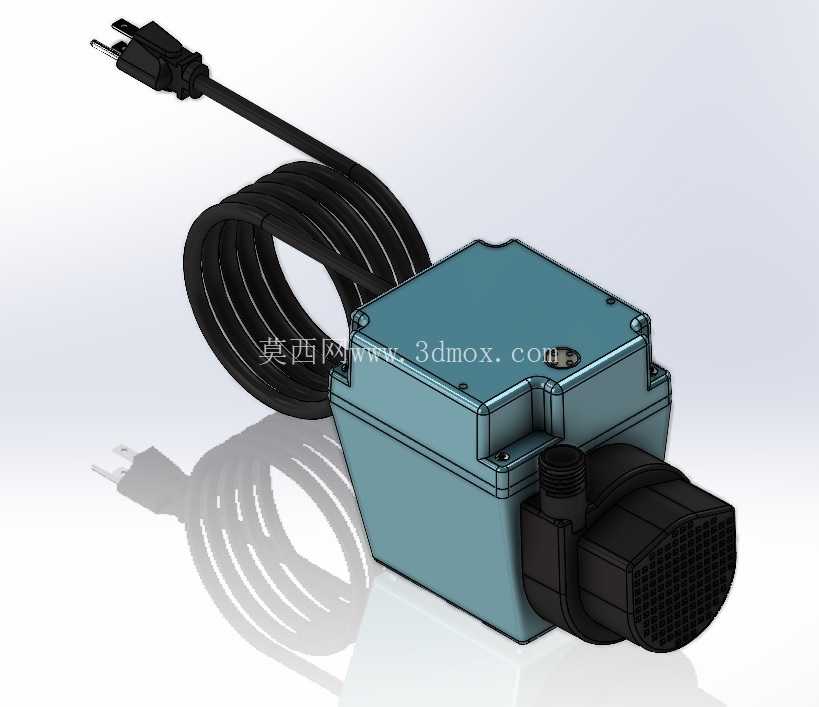

　　出水接口采用标准1/2英寸MNPT外螺纹设计，也就是公称通径12.7mm的管螺纹，这个规格的接口可以直接匹配常规民用供水软管、硬管接头，不需要额外做变径转接，能大幅降低现场安装的配件成本与装配工时，接口位置设置在主机舱侧下方，和进水端形成水平方向的流道走向，减少流体在泵腔内部的折返阻力，提升输水效率。进水端的格栅式滤网采用一体化卡扣结构固定在泵头位置，格栅的间隙经过尺寸校核，既能阻挡水中粒径较大的固体杂质进入叶轮腔造成卡滞、磨损，又不会因为通流面积不足造成进水阻力过大，滤网的可拆卸结构也方便后期使用过程中清理附着的杂物，不需要拆解整机就能完成维护操作。这款半英寸MNPT接口的小型潜水泵，在民用给排水、小型水循环系统、实验室流体输送、小型景观供水等场景中有着非常广泛的适配性，区别于大流量工业级潜水泵，它的紧凑结构更适配安装空间受限、流量需求适中的工况。从结构设计逻辑来看，整机采用方型主机舱搭配侧置出水接口、前置进水滤网的布局，主机舱为密封式腔体，内部容纳驱动电机与叶轮传动组件，腔体的边角做了圆弧过渡处理，既减少注塑或压铸成型时的应力集中问题，也能避免下潜安装时棱角磕碰造成的密封面损伤。

　　设备附带的一体式电源线从主机舱顶部引出，出线位置做了多级密封结构，包括橡胶密封圈、压紧螺母、密封胶灌封三层防护，避免长期浸没在水中时水汽顺着线缆间隙渗入电机舱造成短路故障，线缆的长度预留了足够的冗余，适配不同安装深度的取水场景，端部的国标两插插头可以直接匹配常规民用供电插座，不需要额外转接供电接口。整机的外形尺寸控制非常紧凑，建模时整体尺寸精度控制在1mm级别，所有安装配合面的公差都按照常规流体设备的装配要求做了预留，不管是用来做设备选型的方案演示，还是做配套系统的结构干涉检查，这个精度等级都能满足工程设计阶段的使用需求。

　　从安装边界来看，这款潜水泵不需要额外的固定安装支架，直接放置在液面以下的储水容器底部即可工作，整机的重心经过配平设计，放置在平面上时不会因为线缆拉扯或者水流反作用力出现倾倒，进水端的滤网距离底面预留了几毫米的间隙，避免直接贴附在容器底部造成进水堵塞。在实际功能实现上，这款泵属于离心式潜水泵，叶轮转动时在进水腔形成负压将水吸入，通过叶轮的离心增压后从侧置的出水接口排出，因为整体体积小巧，它的运行震动和噪音都控制在较低水平，适合用在对噪音有要求的室内场景，比如桌面水循环景观、小型冷水机供水、水族箱换水等场景。

　　建模过程中对所有的密封配合面都做了细节还原，包括主机舱上下盖之间的密封槽、螺丝固定孔位、线缆出线处的密封结构，这些细节在做配套结构设计时，可以直接参考模型的尺寸来设计对应的安装避让空间，不需要再额外查找产品样本核对安装尺寸。和同规格的其他潜水泵相比，这款小巨人款的方型壳体设计相比传统圆柱型壳体，在储水容器内放置时的稳定性更好，不会因为容器内的水流扰动出现滚动移位，壳体表面的加强筋结构既提升了腔体的结构强度，承受外部水压时不容易出现变形，也能在搬运安装过程中增加表面摩擦力，减少手滑掉落的风险。在做流体系统配套设计时，这款泵的流量、扬程参数适配小流量循环场景，不需要搭配大管径的输水管道，常规的4分水管就能满足通流需求，对于结构设计人员来说，在做小型供水、循环系统的方案布局时，可以直接将这个模型导入装配体，核对整体安装空间、接口位置、线缆走向是否和周边其他部件存在干涉，大幅缩短方案设计阶段的建模时间，也能避免因为尺寸估算错误造成的后期方案修改。
