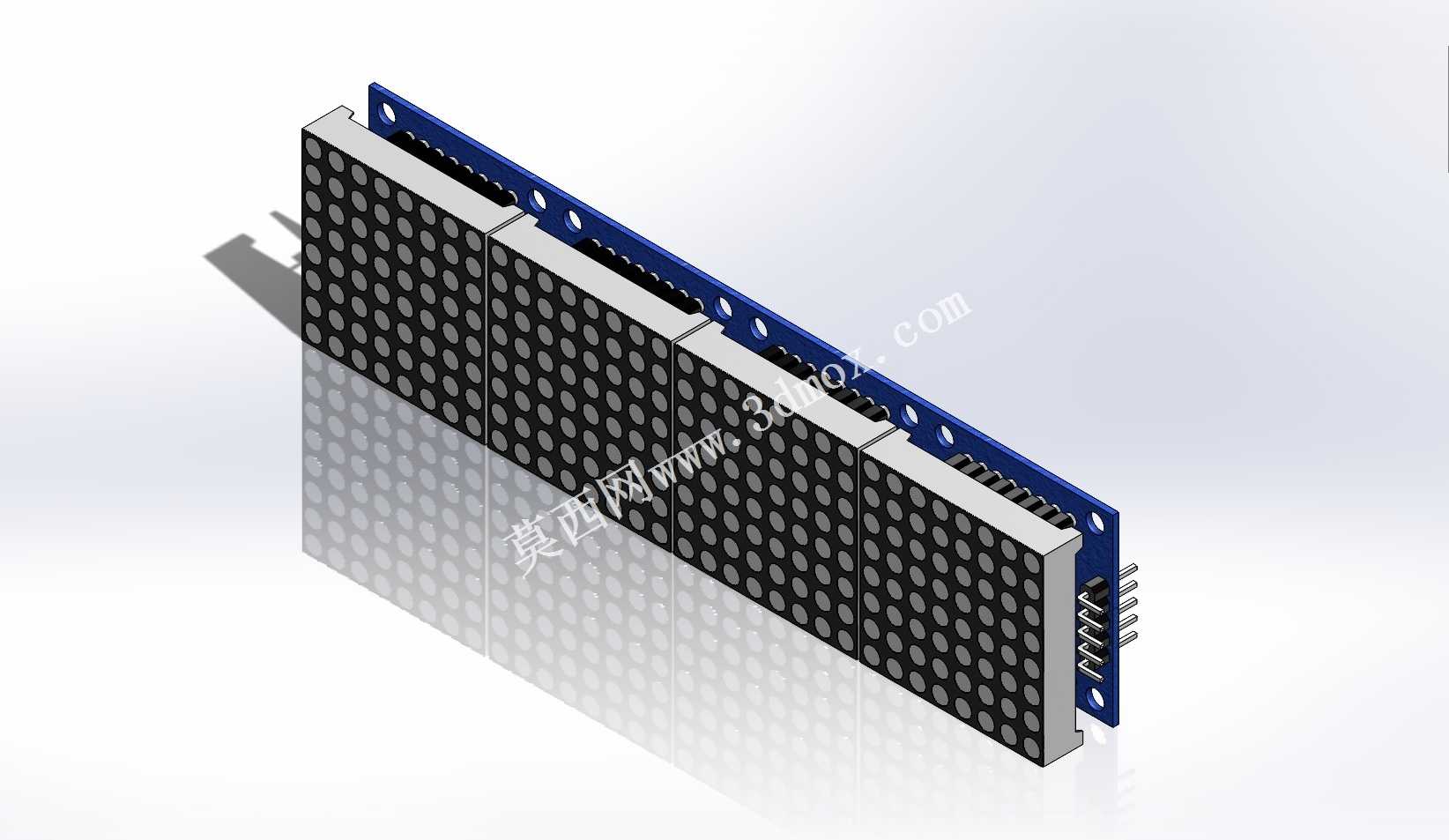

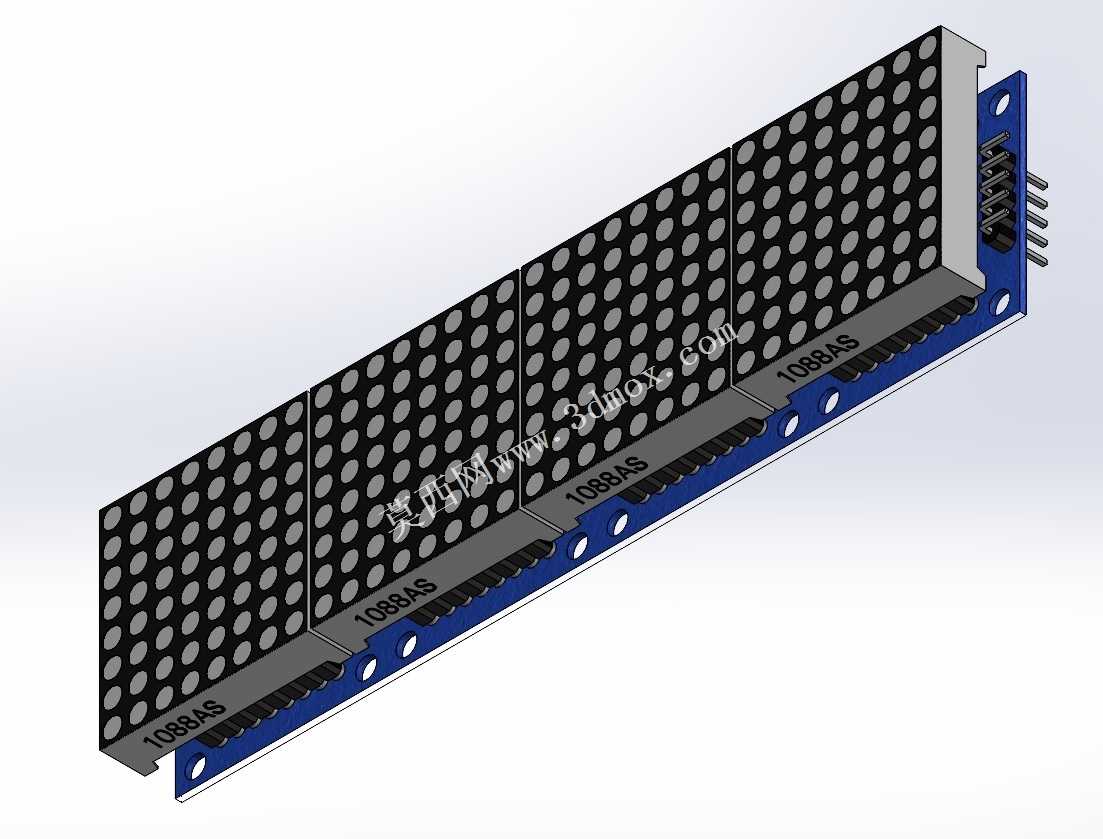

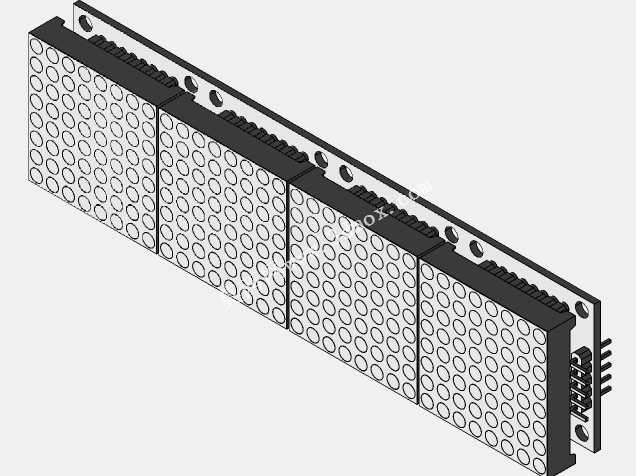

四拼8x8点阵MAX7219驱动LED显示模组

这款LED显示模组在工业控制、嵌入式开发、小型电子设备的信息提示场景中有着广泛的应用空间，常见于小型设备的运行状态提示、简易参数数值展示、互动装置的信息反馈、教学实验的显示输出环节，能够在低功耗需求的场景下稳定完成字符、简单图形的滚动或静态显示任务，不需要复杂的外围驱动电路就能快速接入主控系统，大幅降低小型显示项目的开发门槛。模组整体由四个独立的8x8LED点阵单元拼接组成，横向拼接后形成32x8的有效显示区域，既可以整体作为长条形显示条使用，也可以根据安装空间的需求拆分单个8x8模块独立使用，每个单元都搭载独立的MAX7219驱动芯片，模块间预留了统一的电源、数据级连接口，拼接使用时仅需接入最侧边模块的控制引脚，就能完成全部四个点阵的显示控制，不需要为每个单元单独布线，有效减少主控芯片的IO口占用。设计过程中充分考虑了嵌入式开发的通用使用习惯，模块的引脚排布兼容主流uno开发板的扩展接口，供电电压匹配常用的5V嵌入式系统供电标准，不需要额外添加电平转换电路就能直接对接常用的主控板卡。驱动芯片MAX7219本身集成了BCD译码、扫描控制、段电流驱动功能，不需要主控持续刷新显示内容，仅通过简单的串行通信就能发送显示指令，大幅降低主控的运行负荷，同时芯片内置的亮度调节功能，可以根据使用环境的光线条件调整显示亮度，兼顾不同场景下的显示清晰度与功耗表现。外形结构上，模组采用长条形薄型化设计，点阵显示面平整无凸起，背部的驱动电路板采用规整的矩形布局，侧边预留的排针安装位既可以直插排针焊接使用，也可以通过排线连接实现远距离安装，安装边界上预留了统一的固定孔位，孔位间距匹配通用的电子安装型材标准，可以直接通过螺丝固定在设备外壳、安装支架或者实验台面板上，不需要额外定制安装转接件。拆分使用时单个8x8模块为正方形结构，尺寸小巧，可以灵活嵌入到空间紧凑的小型设备内部，比如手持检测设备、桌面小型互动装置、工业控制柜的面板提示区等位置，模块间的连接采用统一的串行级联协议，不管是拼接使用还是拆分后分散安装，都可以通过同一组控制信号实现同步显示，适配不同设备的布局需求。在实际使用中，这款模组可以稳定显示数字、英文字符、简单自定义图标，通过多组模组级联还能扩展更长的显示区域，满足更多内容的显示需求，驱动电路的抗干扰设计能够适配工业场景下的复杂电磁环境，避免出现显示乱码、闪烁的问题，长时间运行下LED点阵的发光一致性良好，不会出现局部亮度不均的情况，适合长期稳定运行的设备使用。
