TDGC2-2KM接触式自耦调压器结构设计

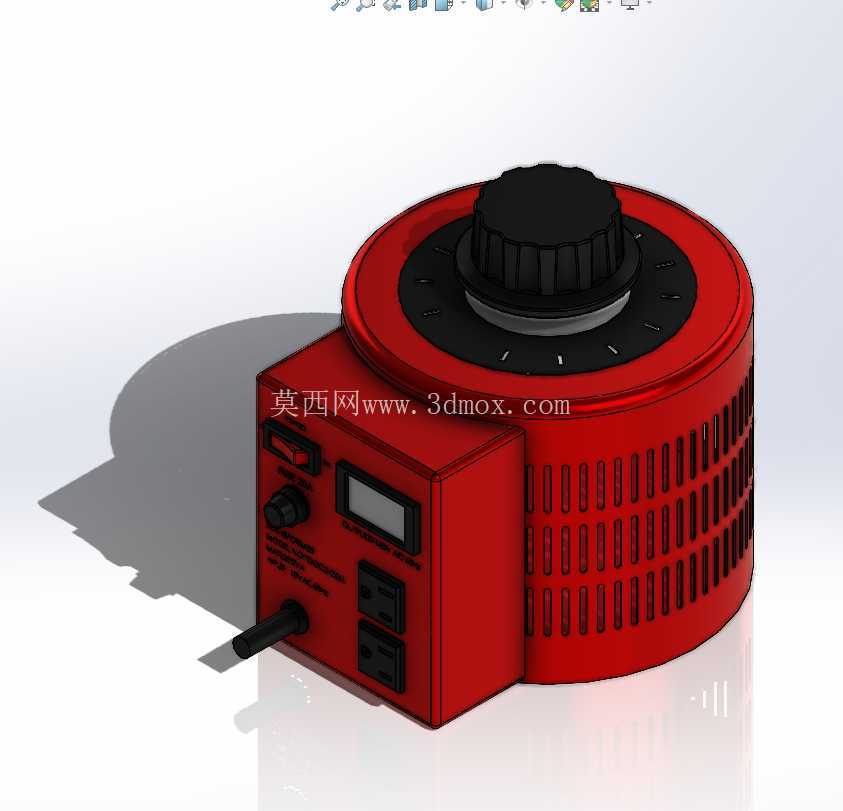

　　这款接触式自耦调压器的三维结构还原，完全围绕实验室调试、小型生产线电压适配这类实际场景的使用需求展开，日常做电子样机测试、进口低压电器适配供电、教学实验调压演示时，这类设备是工位上的常用标配，能在不改变供电频率的前提下平滑调整输出交流电压，解决不同额定电压设备的临时供电、测试工况下的电压渐变模拟需求。从结构设计逻辑来看，整体采用环形铁芯卧式布局，主体调压绕组封装在红色金属壳体内，壳体侧面开有阵列式通风栅格，这部分结构是建模时重点还原的细节——栅格的开孔率、排布间距完全匹配实际散热需求，设备满负载20A电流运行时，绕组产生的热量可以通过栅格形成自然对流，避免内部温升过高破坏绝缘层。

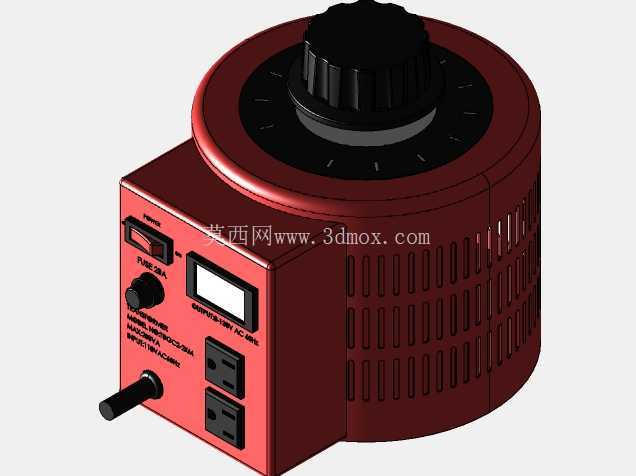

　　顶部的调压旋钮采用防滑齿状结构设计，旋钮下方的刻度盘做了嵌入式限位，转动时的行程对应0-130VAC的输出范围，建模时特意还原了旋钮与内部碳刷架的联动结构，转动旋钮时碳刷会沿着环形绕组的裸露端面平滑滑动，通过改变绕组匝数比实现电压的连续可调，这部分的配合间隙做了精准还原，既保证碳刷与绕组接触压力均匀，又避免转动时出现卡滞、跳变的问题。侧面的功能模块布局完全贴合实际操作习惯，数显电压显示屏嵌装在壳体侧上方，接线时无需俯身就能直观读取输出电压数值，下方配置的两孔电源输出座、电源开关、输入线缆接口的位置都做了人机工程校核，日常插拔插头、拨动开关的操作不会被顶部旋钮遮挡，输入线缆从壳体侧下方引出，出线位置做了防弯折护套结构，避免频繁移动设备时线缆根部断裂。

　　从安装边界来看，设备底部为平整安装面，无需额外固定支架即可直接放置在工作台面，整体径向尺寸控制在常规工位设备的摆放范围内，侧面突出的接线模块没有超出主体轮廓的安全距离，多台设备并排摆放时不会出现接口干涉的问题。建模过程中对各部件的装配关系做了完整还原：环形铁芯与绕组的封装层、调压碳刷的弹性压片结构、壳体的拼接卡扣、通风栅格的冲压成型特征都没有做简化处理，甚至旋钮表面的防滑齿深度、显示屏的内嵌安装台阶、电源插座的卡扣固定结构都按照实物尺寸1:1复刻，做结构验证时可以直接调取模型检查内部走线空间、部件干涉情况，也能基于这个模型改型不同功率等级的调压器外壳结构，调整通风栅格面积、输出接口配置来适配不同的应用场景。

　　这类自耦调压器和普通隔离变压器不同，结构上没有初次级绕组的隔离设计，所以建模时也还原了壳体的接地连接结构，侧面的接地端子位置清晰可见，实际生产装配时可以直接参照模型预留接地片的安装空间，保证设备使用时的电气安全。在做实验室测试台布局设计时，直接导入这个模型就能完成工位的排布校核，确认调压操作的空间距离、线缆走线的弯曲半径是否符合要求，不用反复测量实物尺寸，能大幅缩短测试台的设计周期。
