Valbia DA32气动旋转阀门执行器结构

在化工流体输送、市政给排水、制药洁净管路这类需要频繁切换管路通断、调节介质流向的工况里，这类角行程阀门驱动部件是整套阀组可靠运行的核心单元，它不需要人工手动操作阀杆，靠气源压力就能输出额定扭矩，带动蝶阀、球阀这类做90度回转的阀件完成开关或者中位调节动作，很多连续生产的产线里，阀组安装位置往往在高空管廊、腐蚀介质旁或者密闭设备夹层，人员根本没法靠近操作，这类执行器就能配合电控电磁阀实现远程信号控制，不用人员抵达现场就能完成管路状态切换，大幅降低运维的安全风险。

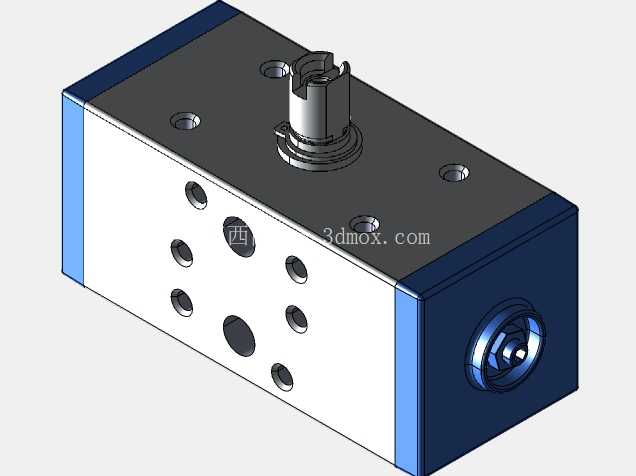

从结构设计来看，这个执行器采用的是经典的拨叉式回转驱动结构，顶部伸出的带卡槽输出轴是和阀杆直接对接的部位，轴端的卡槽设计是为了和阀杆顶端的扁位或者凸台精准嵌合，避免传动过程中出现打滑空程，输出轴的安装基准面做了精加工处理，和阀体安装面贴合的时候能保证同轴度，不会因为偏心导致阀杆转动卡涩、密封件偏磨泄漏。壳体采用分体式方块结构，三个方向的端盖都用内六角螺钉锁紧，侧面和顶面都预留了标准安装孔位，这些孔位的位置是严格按照阀用执行器的安装接口规范做的，不管是直接贴装在球阀阀体上，还是搭配支架转接安装在蝶阀、通风阀上，都不用额外打孔改孔，能直接适配常规的阀件安装法兰。

做三维建模的时候，首先要确认的是输出轴的回转中心和安装面的垂直公差，这个公差如果超差，阀杆转动的时候就会出现整圈扭矩不均匀的问题，轻则开关到位不准，重则长期运行磨断阀杆。壳体侧面的大尺寸接口是气源输入口，内部的活塞腔和气源口连通，当两侧气口交替通入压缩空气的时候，内部活塞做直线运动，通过拨叉结构把直线推力转换成输出轴的回转扭矩，这种结构相比齿轮齿条式的执行器，在开关到位的位置能输出更大的扭矩，刚好匹配阀门启闭瞬间需要克服密封件静摩擦力的工况需求，不会出现启动力矩不够卡阀的问题。

安装边界上，这个执行器的整体外形是规整的长方体，所有外接的气路接口、安装孔都没有超出壳体的外轮廓，在管排密集的安装空间里，不会和旁边的管路、其他阀件产生干涉，输出轴的伸出长度是经过匹配计算的，搭配不同厚度的安装支架时，只要选用对应长度的连接螺栓就能保证轴端插入深度符合要求，不会出现插接过浅传动打滑、插接过深顶坏阀体内腔的问题。壳体侧面的多个工艺孔，一部分是内部活塞行程的限位调节孔，通过调整孔内的限位螺钉，可以精准微调阀门全开、全关的位置角度，补偿阀件长期运行产生的密封件磨损量，保证阀门关闭的时候密封面完全贴合，不会出现内漏，另一部分孔是壳体合模加工的时候预留的工艺定位孔，装配的时候用来做定位基准，保证内部拨叉、活塞、输出轴的同轴度符合设计要求。

在实际选型适配的时候，首先要核对执行器的输出扭矩是否匹配对应阀门的额定操作扭矩，通常要留1.3到1.5倍的安全余量，避免气源压力波动的时候扭矩不够关不严阀，其次要确认输出轴的连接尺寸和阀杆端的尺寸完全匹配，包括轴径、卡槽宽度、插入深度这些参数，哪怕差1毫米都可能装不上或者传动失效。另外壳体的防护等级要适配现场的工况，如果是在有腐蚀性气体的化工车间，壳体表面要做硬质阳极氧化处理，端盖的密封件要选用耐腐的氟橡胶材质，如果是在普通的水处理车间，常规的铸铝壳体配丁腈橡胶密封就能满足使用需求。建模的时候还要注意内部气路的流道设计，避免气路拐角处出现直角节流，导致气源进气不畅、执行器动作迟缓，所有内部运动件的配合间隙要控制在合理范围，间隙太小容易因为热胀冷缩出现卡滞，间隙太大又会出现传动空程，导致阀门开关到位的信号反馈不准。
