70x35x20规格CNC加工侧夹定位夹具结构

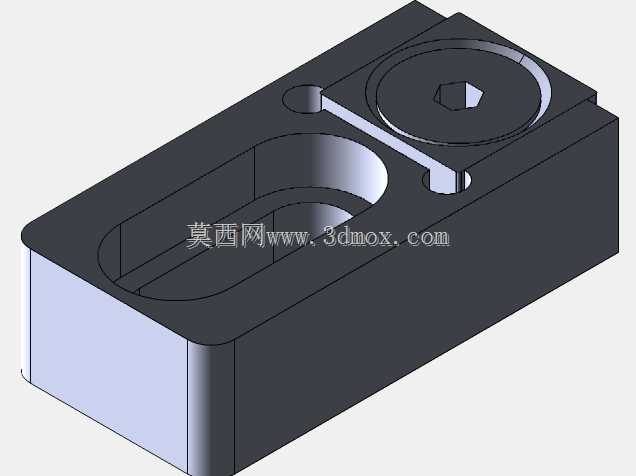

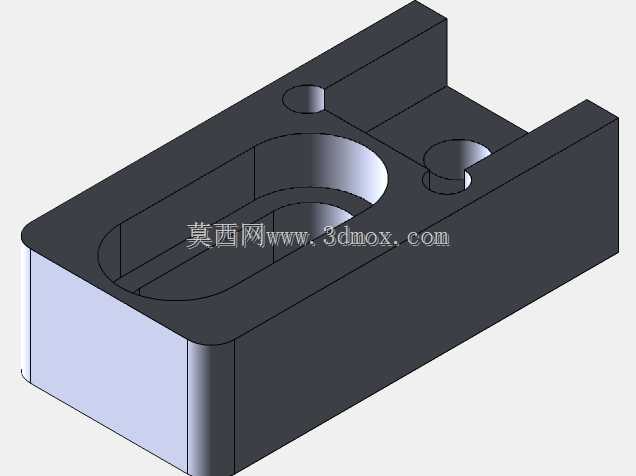

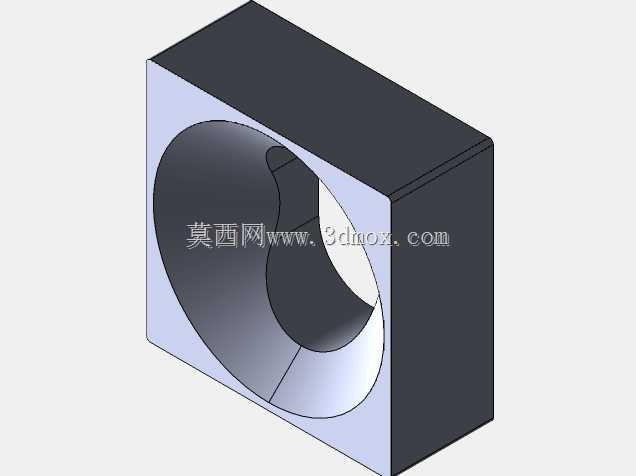

　　在精密CNC加工工序中，小型工件的侧方位定位夹紧一直是影响加工良率与装夹效率的核心环节，这款侧夹结构正是针对小尺寸零件机加工场景开发的专用夹紧元件，整体外形尺寸控制在70mm×35mm×20mm的紧凑边界内，能够适配多数小型加工台的T型槽安装间距，也可直接固定在自制工装基板的预设螺孔位上，不会占用过多加工区域空间，给刀具走刀路径留出足够的避让余量。从结构设计逻辑来看，这款夹具没有采用复杂的连杆或液压驱动结构，完全依靠机械配合实现稳定夹紧，主体采用一体式块体加工成型，避免了多零件拼接带来的装配间隙与刚性损耗，主体上开设的长圆形通槽是安装调节位，可根据工件的实际装夹位置沿槽体方向调整夹具的固定位置，适配一定尺寸范围内的工件侧顶需求，

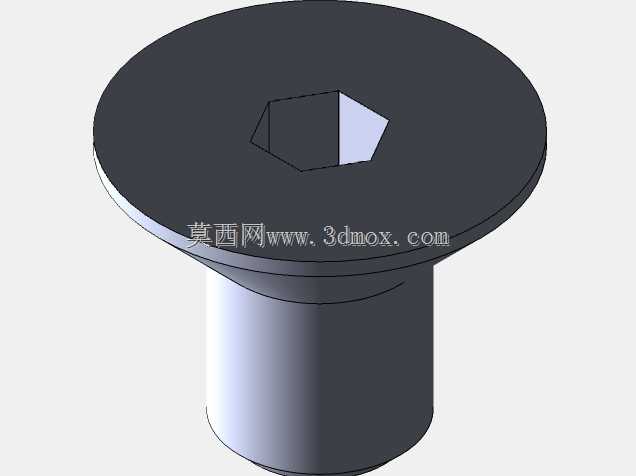

　　无需针对每款工件单独制作适配底座，大幅降低小批量多品种加工的工装准备成本。夹具上部设置的圆形沉孔内置内六角锁紧结构，操作人员只需使用标准内六角扳手即可完成夹紧力的调节，锁紧时力传递路径直接，不会出现力的偏移损耗，沉孔旁的小圆柱凸台是限位挡边，在夹紧行程到位后可起到硬限位作用，防止锁紧过度导致工件表面被夹伤，或是夹具自身结构出现过载变形。长圆形的内凹型腔是夹具的让位结构，当工件侧面存在凸起特征时，该型腔可容纳凸起部分，保证夹具的夹紧端面能够完全贴合工件的基准侧面，避免因工件特征干涉导致的装夹倾斜，这一细节设计在加工带侧凸台、侧孔的小型通讯类零件、精密五金件时实用性极强，无需额外在夹具上打磨让位缺口，

　　出厂状态即可直接适配多数常规小零件的侧夹需求。在实际加工场景中，这款夹具可成对使用，分别布置在工件的两个相对侧方，也可单个配合固定挡块使用，完成工件的单侧顶紧定位，夹紧力的大小可通过内六角锁紧的旋转圈数灵活控制，针对薄壁类零件可适当减小锁紧力防止装夹变形，针对钢件、不锈钢等切削力较大的工件，可将锁紧力矩调整至合适范围，保证加工过程中工件不会出现位移。夹具的所有棱角均做了小倒角处理，没有尖锐的毛刺边，操作人员在装夹调整过程中不会被划伤，底部安装面经过精磨处理，平面度控制在较高精度范围内，固定在加工台面上后不会出现翘曲，保证夹紧力的方向始终垂直于工件侧面，不会产生向上或向下的分力导致工件装夹翘起。不同于通用型平口钳的大体积结构，

　　这款薄型侧夹可深入到工件的低位侧方进行夹紧，对于高度较低的片状、板状小零件，也能实现可靠的侧向固定，不会出现平口钳钳口过高干涉刀具加工型腔的问题，在加工工件顶面的沉孔、槽体特征时，夹具完全处于刀具的走刀安全高度以下，无需额外做路径避让，可有效缩短走刀路径长度，提升加工效率。在安装适配性上，长圆槽的宽度适配标准M6内六角螺栓的安装尺寸，可直接配合机床工作台上的标准T型螺母进行固定，无需额外制作转接件，单套夹具的安装时间可控制在一分钟以内，小批量换产时能够快速完成工装调整，减少设备的待机等待时间。夹具的夹紧端面做了平面精磨处理，表面粗糙度达到机加工装夹的基准要求，与工件侧面贴合时不会出现点接触或线接触的情况，夹紧力均匀分布在接触面上，不会在工件表面留下明显的夹痕，对于外观面有要求的零件，也可在夹紧端面粘贴紫铜垫片进一步保护工件表面，夹具本体的硬质结构可承受长期的锁紧应力，重复装夹的定位精度保持性较好，不会经过多次使用后出现夹紧松动的问题。
