ISO40锥柄精密镗削头结构设计

　　在金属切削加工的场景里，镗削头是箱体类、法兰类零件精密孔系加工的核心执行部件，尤其适配加工中心、数控镗铣床这类带自动换刀功能的机加工设备，承担着IT6-IT7级精度内孔、阶梯孔、盲孔的半精与精加工工序，相比钻孔、扩孔工艺，镗削能通过单刃切削的微量调整实现更高的孔形精度与位置公差，在液压阀块、发动机缸体、减速机箱体的孔系加工环节应用极为广泛。这款镗削头采用ISO40标准锥柄作为安装接口，锥面的自锁特性与端面定位的组合设计，能保证刀具安装后的径向跳动控制在0.005mm以内，完全适配高速切削下的动平衡要求，锥柄部位的拉钉卡槽结构完全匹配主流机床的主轴拉爪规格，换刀时可实现快速定位锁紧，无需额外调整安装间隙。从结构设计逻辑来看，

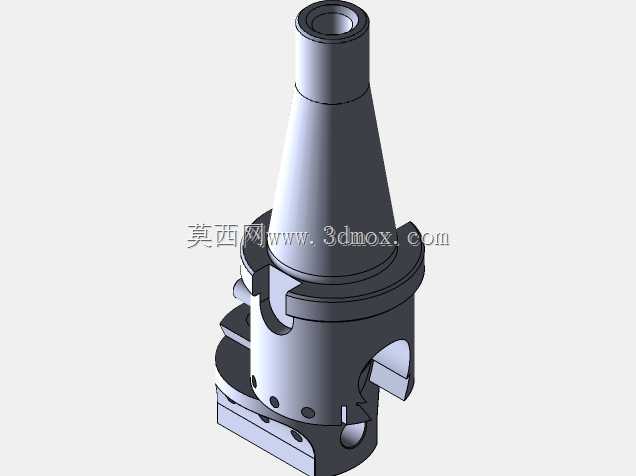

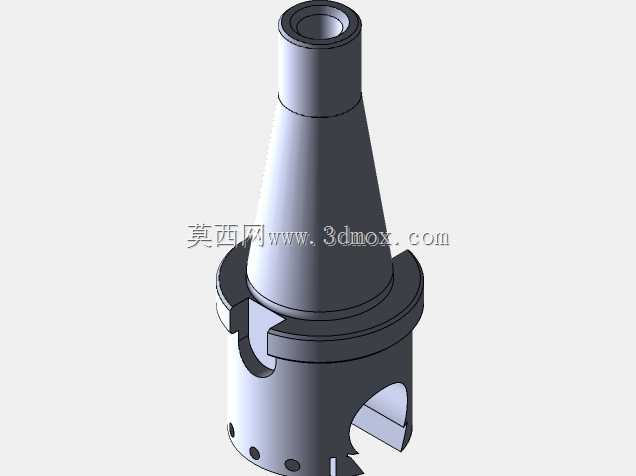

　　镗头主体采用阶梯式锥柱结合的外形，上部锥段完全贴合ISO40锥度的标准参数，保证与主轴锥孔的接触面积不低于85%，避免高速旋转时出现锥面贴合不良导致的振刀问题；下部柱段集成了刀夹安装滑槽、微调刻度机构与紧固螺钉孔位，刀夹可沿径向滑槽实现0.01mm级的进给微调，满足不同孔径的加工需求，侧面的锁紧机构能在调整完成后完全锁死刀夹位置，避免切削过程中出现尺寸漂移。镗头下部的刀座部位设计了多组均匀分布的排屑缺口与冷却喷孔安装位，切削过程中高压切削液可直接喷射到刀刃切削区域，及时带走切削热量并冲离铁屑，避免铁屑缠绕刀体造成已加工表面划伤，同时刀体表面的硬质氧化处理层能提升切削过程中的耐磨性能，减少切削液冲刷与铁屑摩擦带来的表面损耗。

　　安装边界方面，这款镗削头的锥柄大端直径严格遵循ISO40标准的44.45mm尺寸，总长度控制在机床主轴端面至刀头的悬伸量安全范围内，避免悬伸过长导致的刚性不足问题，下部刀体的最大回转直径经过校核，在常规镗孔加工范围内不会与工件孔壁、夹具发生干涉，适配的加工孔径范围覆盖常用的中小直径精密孔加工需求，能满足绝大多数通用机加工场景的镗孔工序要求。在实际加工应用中，这类镗削头搭配不同材质的镗刀片，可完成铸铁、碳钢、铝合金、铜合金等多种金属材料的内孔加工，通过调整刀夹的伸出长度，无需更换刀体即可覆盖一定区间内的孔径加工，减少了刀具库存占用与换刀辅助时间，尤其适合多品种小批量的机加工生产场景，能有效提升孔系加工的效率与精度稳定性。

　　结构建模过程中，所有配合面均按照机械加工的公差要求进行了参数化设计，锥面的配合公差、滑槽的滑动配合公差、螺钉孔的位置度公差都完全符合机械设计手册的相关标准，建模时对所有尖角部位都做了0.2-0.5mm的倒角处理，既避免热处理过程中的应力集中问题，也能消除安装使用过程中的锐边划伤风险，整体结构完全遵循机加工刀具的设计规范，可直接作为刀具选型、结构改进的三维参考依据。
