瓦楞纸板平切加工用辊压作业装置

　　在纸包装加工生产环节，瓦楞纸板完成分切、压痕工序后，常因纸板自身应力释放、裱合层贴合不牢出现局部翘曲、层间间隙超差问题，直接影响后续平切作业的尺寸精度与切口平整度，这款辊压作业装置正是针对该工序痛点设计的前置处理设备，可布置在平切机进料端，完成纸板的压合整平与定厚输送，保障进入平切工位的纸板平整度满足加工公差要求。

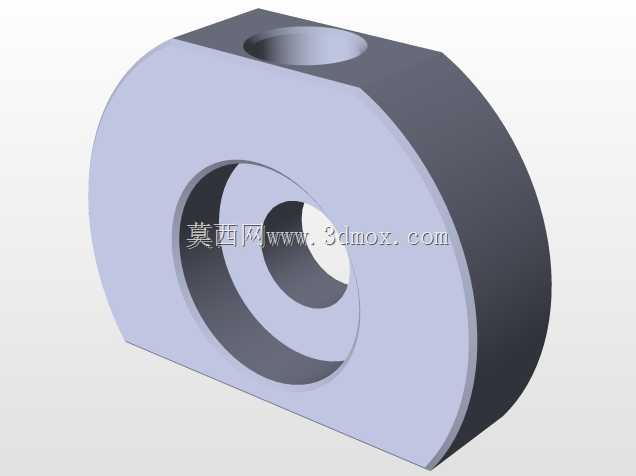

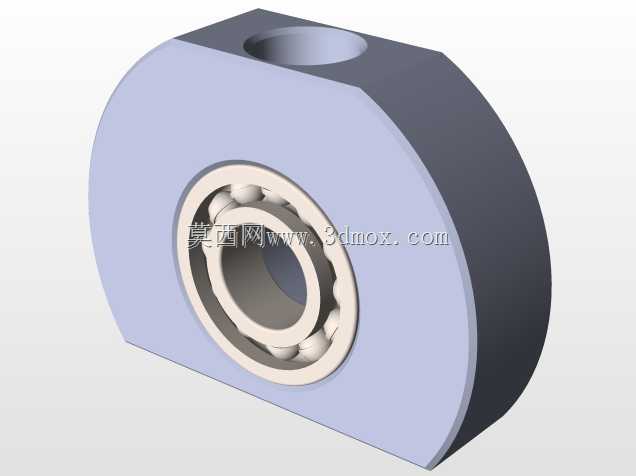

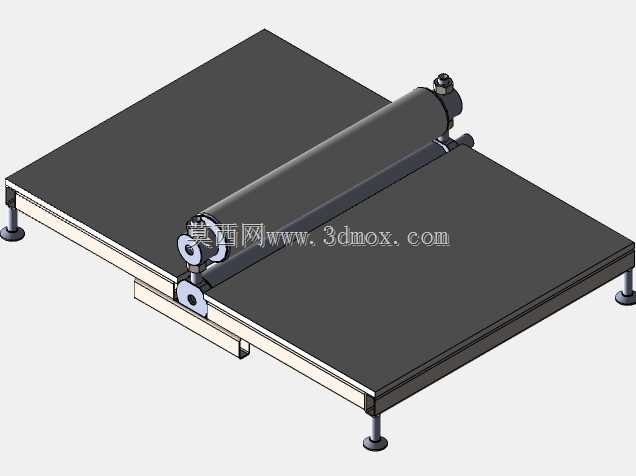

　　从结构布局来看，装置采用水平工作台搭配单辊上压的结构形式，工作台面采用硬质耐磨板材加工，表面平面度公差控制在0.1mm/㎡范围内，为纸板提供稳定的支撑基准；压辊采用无缝钢管精加工后表面镀硬铬处理，辊面粗糙度Ra≤0.8μm，避免压合过程中刮伤瓦楞纸板表层的面纸，压辊两端通过带座轴承固定在可调节高度的支架上，支架与工作台侧边的导向槽配合，可根据待加工瓦楞纸板的实际厚度调整压辊与工作台面的间隙，调节范围覆盖3mm到12mm，适配常见的三层、五层瓦楞纸板加工需求，调节到位后通过锁紧螺栓完成位置固定，避免作业过程中出现间隙偏移。

　　压辊的动力传递可根据产线实际配置选择两种接入方式，若配套自动化平切产线使用，可在压辊轴端加装同步带轮，与产线进料端的输送动力做同步联动，保证压辊线速度与纸板输送速度完全匹配，避免出现相对滑动搓花纸板表面；若用于单机离线作业，也可在压辊端加装手轮结构，通过人工辅助推送完成小批量纸板的压合作业，适配小型包装加工厂的多批次小批量生产场景。工作台底部配置四个可调高度的支撑脚杯，可根据对接设备的进料高度调整整机水平度与作业高度，调节范围为0-30mm，安装时无需额外做地基预埋，直接放置在平整车间地面即可完成调平固定，大幅降低产线改造的安装成本。

　　设计过程中重点考量了瓦楞纸板的压合受力特性，压辊直径选取120mm，在保证辊体自身刚性的前提下，避免辊径过小导致压合时线接触应力集中压溃瓦楞芯纸的楞型，压辊两端的支架处预留了弹簧缓冲结构，当遇到纸板搭接、局部厚度超差的情况时，压辊可小幅向上抬升避让，避免硬接触导致设备卡滞或纸板破损。工作台的进料端做了15°的倒角导向处理，方便操作人员将纸板顺利推入压辊与工作台的间隙中，出料端与平切机的进料导板做平顺衔接，压合完成的纸板可直接顺着导板进入平切工位，无需额外的转运操作。

　　从安装边界来看，整机整体长度为1200mm，宽度为800mm，作业面高度为750mm，符合人工操作的人机工程学高度要求，设备总重量控制在85kg左右，无需额外的吊装设备，两名操作人员即可完成移位与安装调试。日常维护过程中，仅需定期给压辊两端的带座轴承加注润滑脂，每班作业完成后擦拭干净工作台面与辊面残留的纸屑即可，维护操作简单，无需专业的设备维保人员即可完成。

　　在实际生产应用中，该装置除了用于瓦楞纸板平切前的整平压合，也可用于卡纸、灰板等其他纸品裱合后的压平作业，通过调整压辊间隙与压合力大小，适配不同厚度、不同材质纸品的压合需求，相比传统的平板式压平机，该辊压装置可实现连续式作业，加工效率更高，且压合后的纸板受力均匀，不会出现平板压平常见的局部压力不足导致的脱胶、翘曲反弹问题，能有效降低后续平切工序的废品率，提升纸品包装加工的成品质量。
