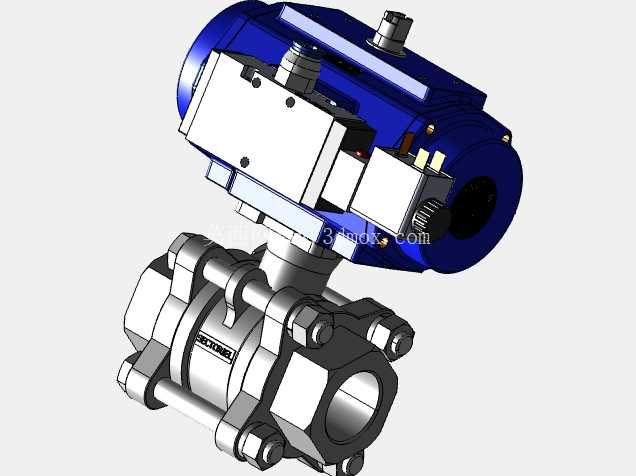

1英寸电控气动球阀执行器组合结构

　　这套1英寸口径的电控气动球阀组合，核心适配中小通径的工业流体管路通断控制场景，在精细化工配料管路、中小型水处理支路、食品饮料灌装线的介质切换工位都能见到同类结构的应用，相比纯手动球阀，它能接入设备的电控系统实现远程开关控制，相比纯电动球阀，气动执行的响应速度更快，适配有洁净压缩空气气源的生产车间工况。从结构设计来看，下部的阀体采用三片式卡箍连接结构，这种结构的优势在于管路安装完成后，不需要拆卸两端的管路连接法兰，就能单独拆开阀体更换密封件或者清理阀腔残留介质，维护效率比两片式、一体式球阀高很多，阀球采用通孔等径设计，介质流通时没有明显的缩径阻力，输送含有微小颗粒的流体介质时也不容易出现卡滞问题，阀杆位置采用双重O型圈密封，避免阀杆转动时出现介质外漏的情况，适配最高1.6MPa的常规工作压力工况。

　　上部搭配的气动执行器采用双活塞齿轮齿条传动结构，压缩空气进入气缸腔室时推动两侧活塞同步运动，带动齿条驱动中间的输出轴做90度回转，正好匹配球阀全开全关的行程需求，执行器顶部的行程调节螺钉可以微调全开、全关的限位角度，避免阀球转动不到位出现内漏，或者转动过位损伤密封座。执行器侧面集成的电控电磁阀是这套组合的控制核心，它接收外部电控系统的开关量信号，切换压缩空气的进气方向，从而驱动执行器完成开关动作，电磁阀上附带的手动应急按钮，可以在车间断气或者电控系统调试的时候，手动按压切换气路，完成阀门的开关操作，避免调试阶段反复接通气源电控的繁琐流程。

　　从安装边界来看，1英寸通径对应的阀体连接端尺寸符合常规DN25管路的安装标准，两端连接端面的间距、螺栓孔位都匹配通用三片式球阀的安装尺寸，不需要额外定制转接法兰就能直接替换同通径的手动球阀，上部执行器的输出轴连接尺寸采用标准方轴搭配连接支架的结构，支架的安装孔位和阀体上部的法兰孔完全对应，安装时只需要对准孔位锁紧固定螺栓，再调整好行程限位就能完成装配，执行器侧面的电磁阀进气口采用标准G1/4螺纹接口，适配车间常规的气动软管快插接头，不需要额外转接头就能完成气源管路连接。

　　在实际选型应用中，这类组合结构常被用在需要频繁开关的管路工位，比如自动灌装线的进料控制、水处理设备的反冲洗管路切换、化工配料系统的介质通断，气动执行的动作寿命比普通电动执行器更高，在频繁动作的工况下长期运行的稳定性更好，而且压缩空气作为动力源，在有防爆要求的化工车间使用时，只要搭配防爆型电磁阀就能满足防爆区域的使用要求，比电动执行器的防爆改造成本更低。建模过程中需要重点关注的配合尺寸包括阀体三片结构的密封槽位置公差，阀球和密封座的配合间隙，执行器输出轴和阀杆的同轴度要求，还有电磁阀和执行器气路接口的对接密封性，这些尺寸如果出现偏差，很容易出现阀门外漏、内漏、动作卡滞的问题，实际生产装配中，执行器和阀体组装完成后需要逐台做气压密封测试和动作行程测试，确保在额定工作压力下没有泄漏，开关动作顺畅无卡滞。
