75立方模块化储油罐体结构设计

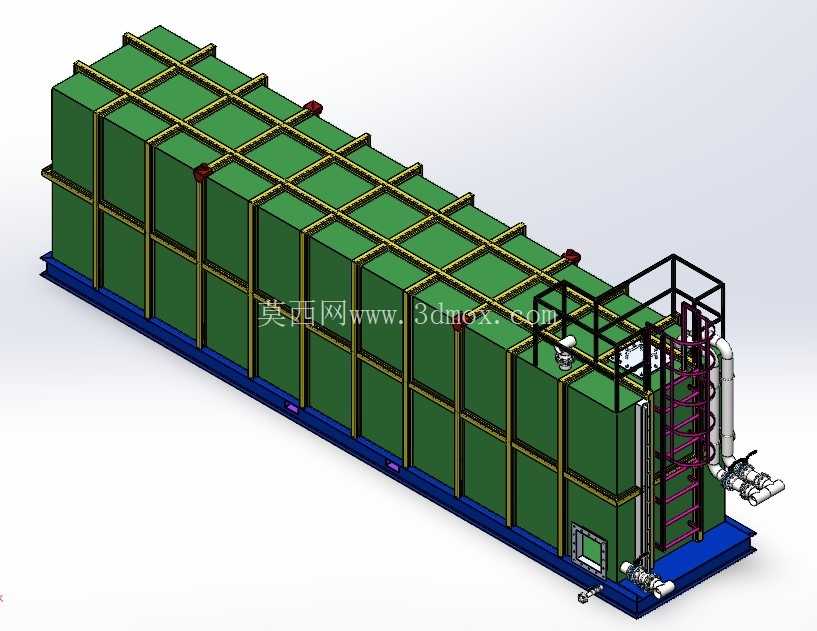

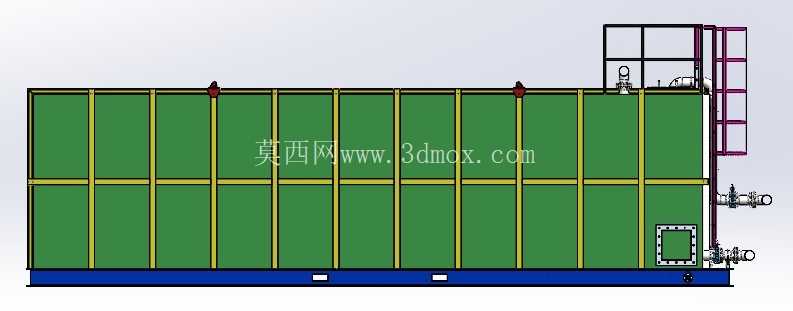

　　在成品油中转、野外施工供油、厂区燃油储备这类场景里，储油设备的选型往往要兼顾容量、场地适配性与安装便捷性，这款75立方米的储油罐体，就是针对这类中等规模储油需求做的结构化设计。不同于传统立式储罐对场地承重、垂直空间的高要求，这款卧式布局的罐体采用模块化拼接的外框架结构，整体沿长度方向排布，能适配狭长型的场地布置，不需要额外做超高的设备基础，只要平整硬化的地面就能满足安装承重要求。从结构设计逻辑来看，罐体主体采用分腔式的内部布局，外部用型钢做纵横交错的加强框架，把罐体壁板的受力均匀分散到框架结构上，避免满储状态下液体静压力造成壁板鼓胀变形，框架同时也作为外部防护结构，减少运输、安装过程中磕碰对罐体本体的损伤。

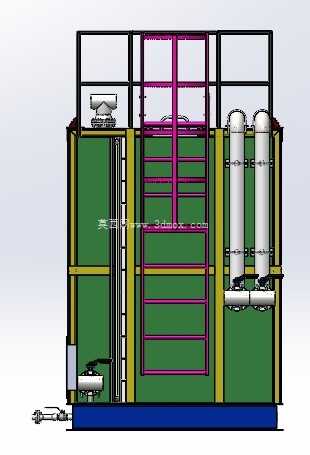

　　罐体端部设置了带护栏的操作检修平台，配套直爬梯连通地面与操作区，平台区域集中布置了进出油管路、阀门组、液位检测接口、人孔结构，日常巡检、启闭阀门、检修维护都可以在平台上完成，不需要额外搭设临时操作架。管路接口全部集中在端部一侧，也方便现场对接输油管线，减少管线排布的长度与弯头数量，降低输油过程中的阻力损耗。考虑到户外使用的场景，罐体外部的框架与壁板都做了防腐涂装，绿色的涂装层能适应户外暴晒、雨淋的环境，减少锈蚀风险，底部的基座采用整根型钢沿长度方向铺设，把罐体整体抬离地面，避免地面积水浸泡罐体底部造成腐蚀，同时也方便叉车、吊装设备从底部穿入索具，完成设备的移位与吊装作业。

　　设计过程中，首先根据75立方米的额定容量，倒推罐体的内部净尺寸，在保证容积满足要求的前提下，控制整体宽度与高度符合道路运输的限界要求，让整个罐体不需要拆分就能通过常规货运车辆完成转运，到现场后只需要对接管线就能投入使用，大幅缩短现场安装的周期。内部的加强筋排布经过受力验算，在满储柴油或者其他成品油的状态下，壁板的变形量控制在规范允许的范围内，避免长期受力出现疲劳损伤。端部的阀门组设置了不同口径的接口，分别对应大流量加油、小流量补油、排污放空的功能，排污口设置在罐体底部的最低位置，方便定期排出罐底沉积的水与杂质，保证储油的品质。人孔设置在操作平台附近，尺寸满足检修人员进出罐体内部清理、检查的需求，人孔盖采用密封结构，避免雨水、杂质进入罐内，同时减少油品的挥发损耗。爬梯的踏步间距、护栏高度都符合工业设备操作的安全规范，踏步做了防滑处理，雨天或者沾油状态下也能保证操作人员上下的安全。不同于散装焊接的现场制作储罐，这款模块化设计的罐体所有结构件都在工厂内完成焊接、涂装、试压，出厂前就完成密封性检测，现场不需要进行焊接作业，只需要完成基础找平、设备就位、管线对接三个步骤就能投用，既避免了现场焊接的质量不稳定问题，也减少了现场施工的安全风险。

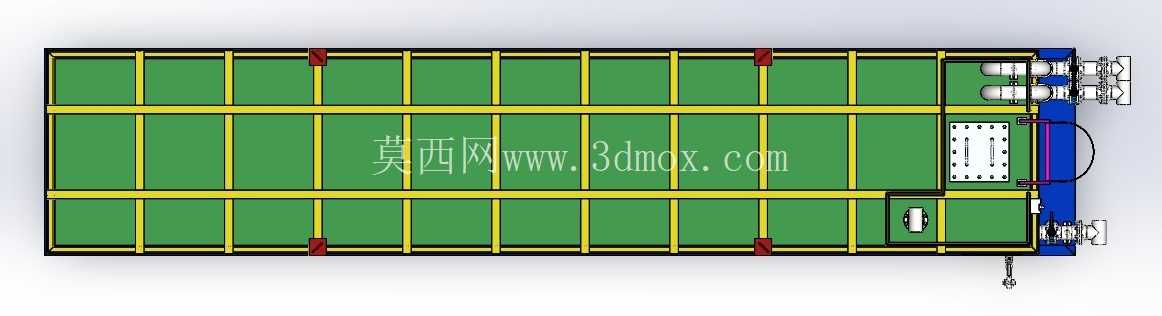

　　对于需要临时储油的工地、小型油库、企业内部燃油储备点来说，这种结构的储罐比传统立式罐更灵活，迁移的时候也不需要破坏性拆除，整体吊装就能转运到下一个使用场地重复利用，长期使用的综合成本更低。在安装边界上，需要预留端部操作平台的操作空间，以及管线对接的作业面，罐体两侧不需要预留太宽的检修通道，日常巡检沿着罐体两侧的通道就能观察壁板与框架的状态，整体占地的宽度尺寸控制得比较紧凑，对于场地狭长的使用场景非常友好。罐体顶部的框架结构也可以作为临时的巡检通道，不需要额外在顶部设置走道，借助加强框架的横梁就能完成顶部的检查作业，进一步简化了结构，降低了整体的重量。
