多管路侧接式混合冷凝设备结构

项目分类:换热器 发布时间:2026-01-12 ID:1119943
  • 多管路侧接式混合冷凝设备结构
  • 多管路侧接式混合冷凝设备结构
  • 多管路侧接式混合冷凝设备结构
  • 多管路侧接式混合冷凝设备结构
  • 多管路侧接式混合冷凝设备结构

做化工、食品蒸馏、溶剂回收工段的结构设计久了,接触最多的就是冷凝环节的设备选型,这类侧接多管路的混合冷凝器,在常压蒸馏、尾气冷凝、多组分汽体混合冷却的工况里适配性很强,不像列管式换热器走纯间壁换热,它是直接将冷却介质与待冷凝汽体在腔体内完成接触混合,换热效率比同体积间壁式设备高出不少,尤其适合处理含少量不凝性气体的汽相物料,能省去额外的不凝气排空配套结构。

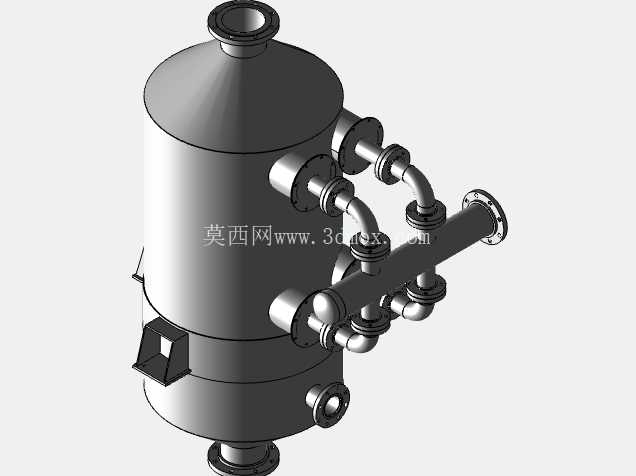

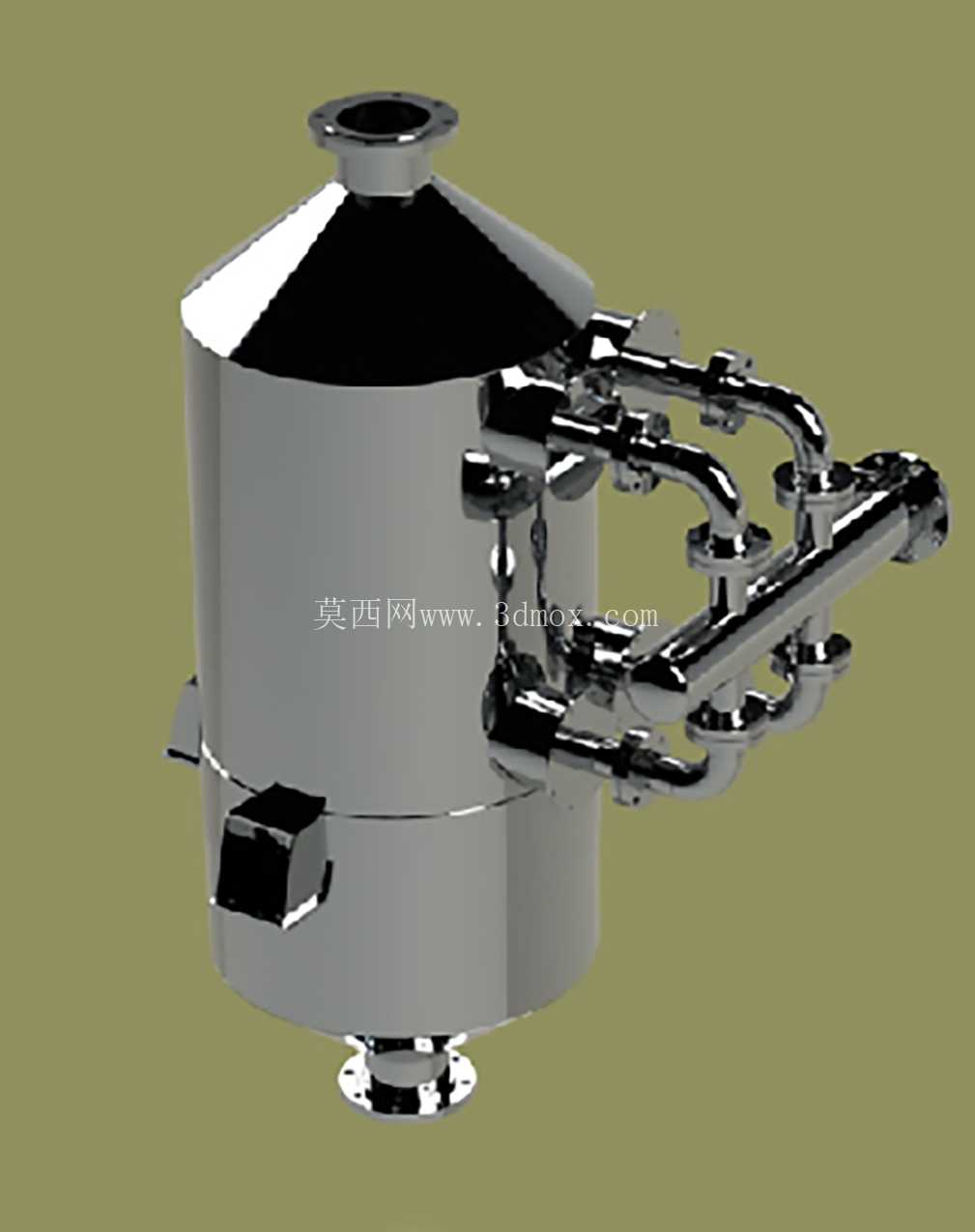

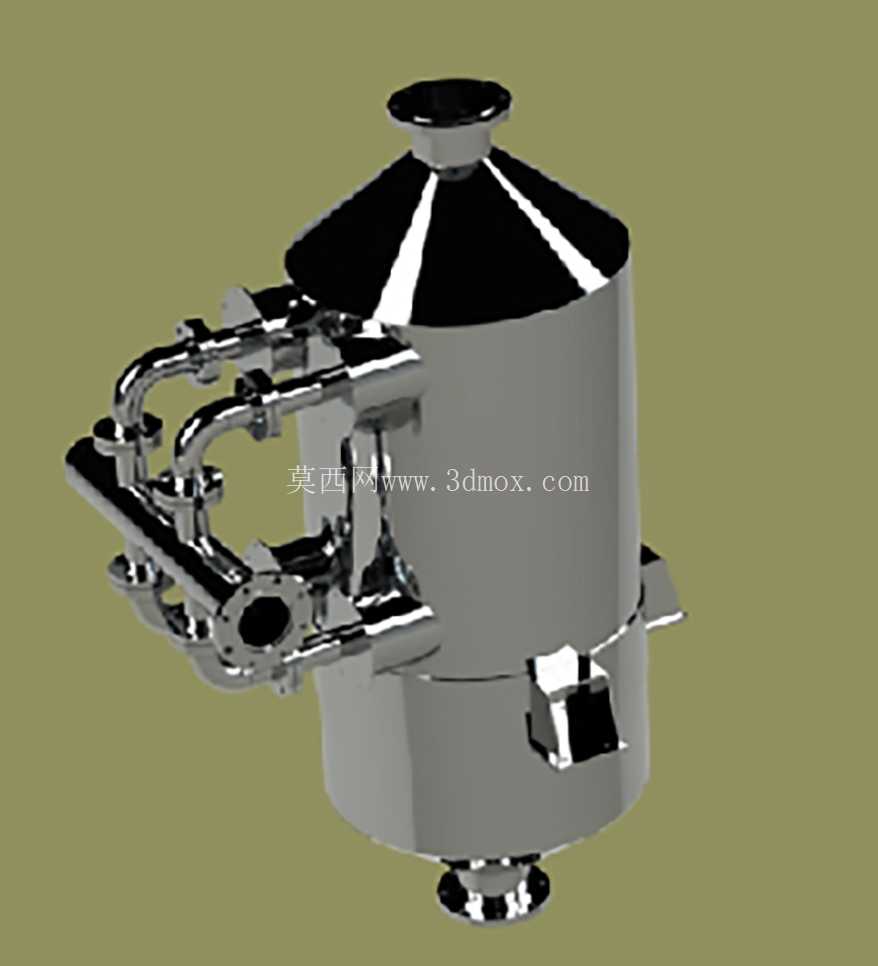

从结构设计逻辑来看,主体罐体采用立式圆柱承压结构,顶部做锥台收口设计,顶端预留快开式标准法兰接口,这个接口是待冷凝汽相的主入口,锥台段的锥角控制在35度到40度之间,既可以避免汽体进入腔体时形成局部涡流死角,也能让冷凝形成的液膜顺着锥面顺畅滑落至罐体下部,不会在顶部积液。罐体底部同样设置法兰式出料接口,用于排出混合后的冷凝液与冷却介质,接口位置做了加厚凸台处理,避免长期带液运行时接口焊缝出现应力腐蚀。

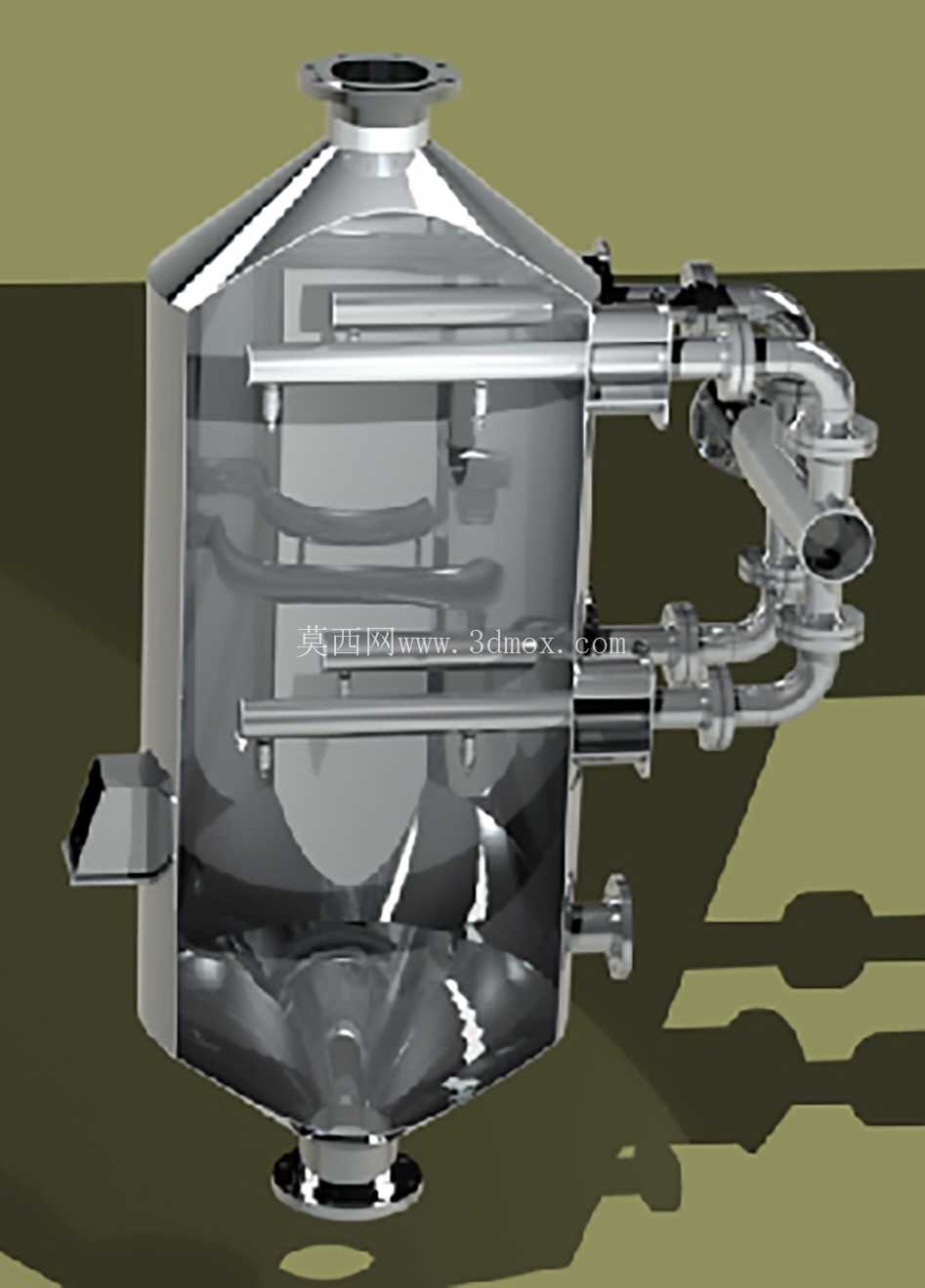

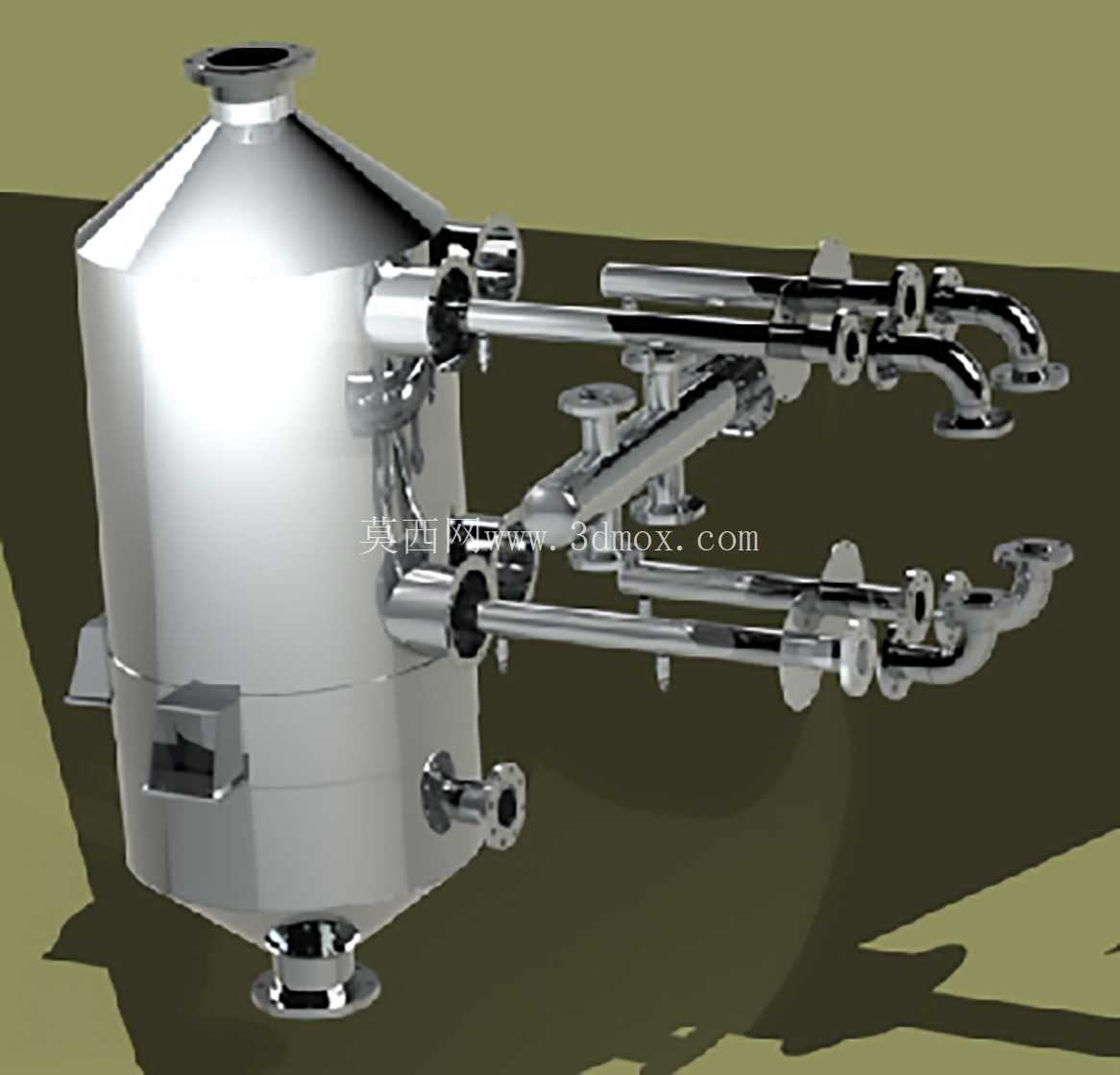

侧面排布的多组管路是这个设备的核心功能结构,不同于常规单进单出的混合冷凝器,这组侧接管路分为冷却介质进料管、回流管、辅助汽相进料管三类,每段管路都采用卫生级弯头与等径三通连接,所有管路接口都与罐体侧壁做切向接入设计,当冷却介质从切向管路喷入腔体时,会顺着罐体内壁形成螺旋向下的液膜,与顶部进入的上行汽体形成逆流接触,大幅提升汽液两相的接触面积与接触时间,避免出现汽体走短路直接从出口排出的问题。管路与罐体的连接位置都做了补强圈焊接结构,因为侧接管路在安装时会承受管道自身重量与流体冲击载荷,补强圈可以分散焊缝位置的应力,避免长期运行出现焊缝开裂泄漏。

安装边界上,这类设备的罐体长径比控制在1.2:1左右,侧面管路向外延伸的最大尺寸不超过罐体直径的1.5倍,做车间布局时需要在设备侧面预留至少0.8米的管路操作与检修空间,顶部接口需要对接上游蒸馏塔或反应釜的汽相出口,垂直安装偏差不能超过千分之三,否则会影响内部螺旋液膜的形成,降低换热效率。罐体侧壁预留的小型快接接口,是用于安装温度传感器与压力检测元件的,设计时已经将接口位置设置在汽液两相接触的核心区域,检测数据能直接反映腔体内的实际换热工况,不需要额外在管路上加装检测点。

从实际应用场景来说,这种结构的混合冷凝器在小型酿酒蒸馏线、植物精油提取、有机溶剂回收装置里用得最多,不锈钢抛光的内外壁处理既符合食品卫生级要求,也能耐受常见有机溶剂的腐蚀,侧置的多管路设计可以同时接入多路冷却介质或者多路待冷凝汽体,不需要在设备外部额外加装管路分配器,减少了系统的泄漏点。设计时特意将所有管路的连接法兰都设置在同一垂直平面上,现场安装时不需要反复调整管道角度,法兰对接的同轴度偏差控制在2毫米以内就能完成密封安装,降低现场施工的难度。另外罐体下部侧面设置的小型快开手孔,是用于定期清理腔体内的积垢,因为混合换热过程中如果物料带有少量固体杂质,会沉积在罐体底部,手孔位置距离底部积液段的高度刚好适合操作人员清理,不需要拆开主管道就能完成日常维护。

做三维建模的时候,这类设备的管路排布是重点,每段弯头的曲率半径都按照1.5倍管路直径设计,既保证流体在管路内的阻力最小,也避免弯头位置出现积液残留,所有法兰的螺栓孔都做跨中布置,符合压力容器法兰的安装规范,罐体壁厚根据常压工况设计,在满足强度要求的前提下尽量控制壁厚,减少设备自身重量,降低安装时的承重要求。
