多孔金属铝氖气冷却换热装置结构设计

在低温流体输送、特种气体冷却回收的工程场景中，常规管壳式换热器往往面临换热效率不足、结构冗余度高、低温工况下热应力集中的问题，这款采用多孔泡沫铝作为核心换热介质的换热装置，正是针对氖气这类低温工质的冷却需求开发的结构方案。从实际应用场景来看，这类装置多配套于低温制冷系统、特种气体回收管线、航天地面模拟试验台的气路冷却段，负责将高温侧导入的氖气快速降温至目标工况温度，同时尽可能降低换热过程中的压损，避免工质输送过程中出现不必要的能耗抬升。

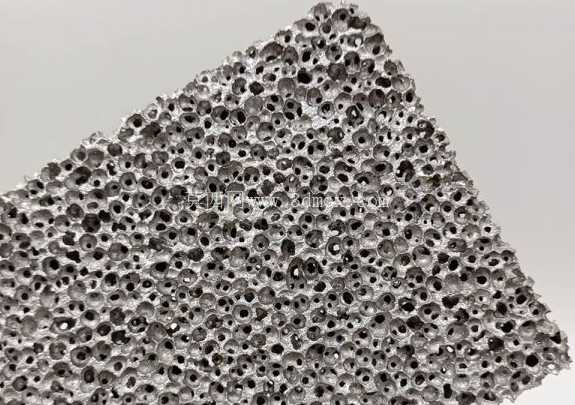

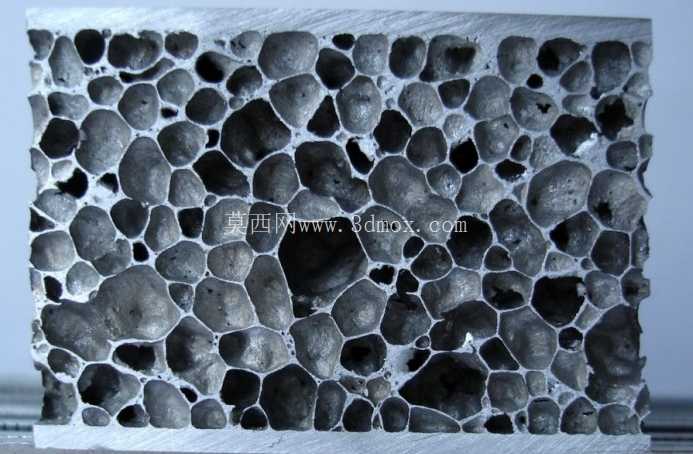

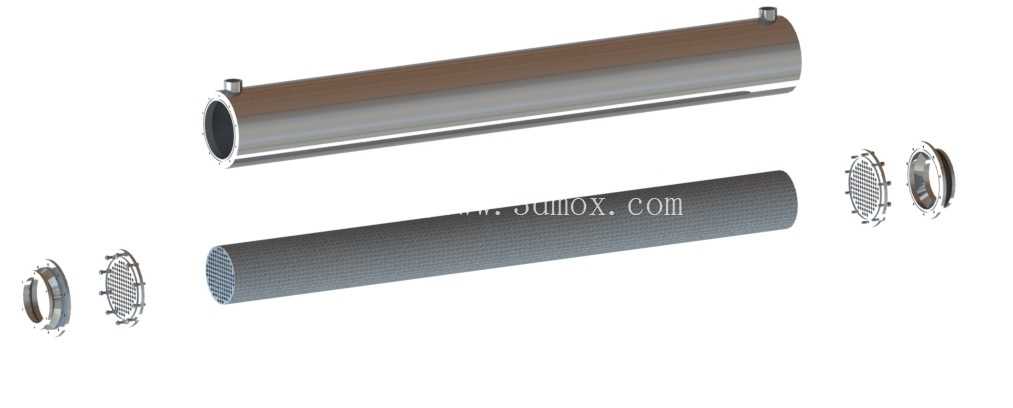

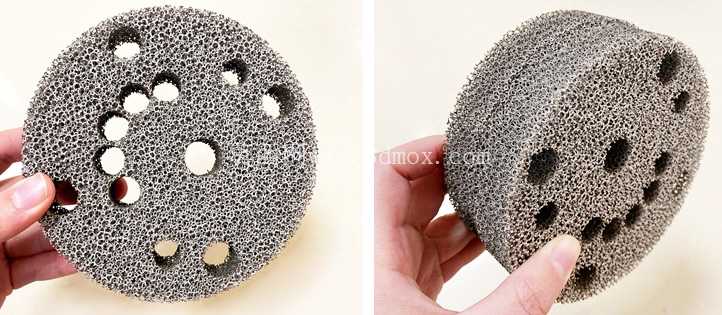

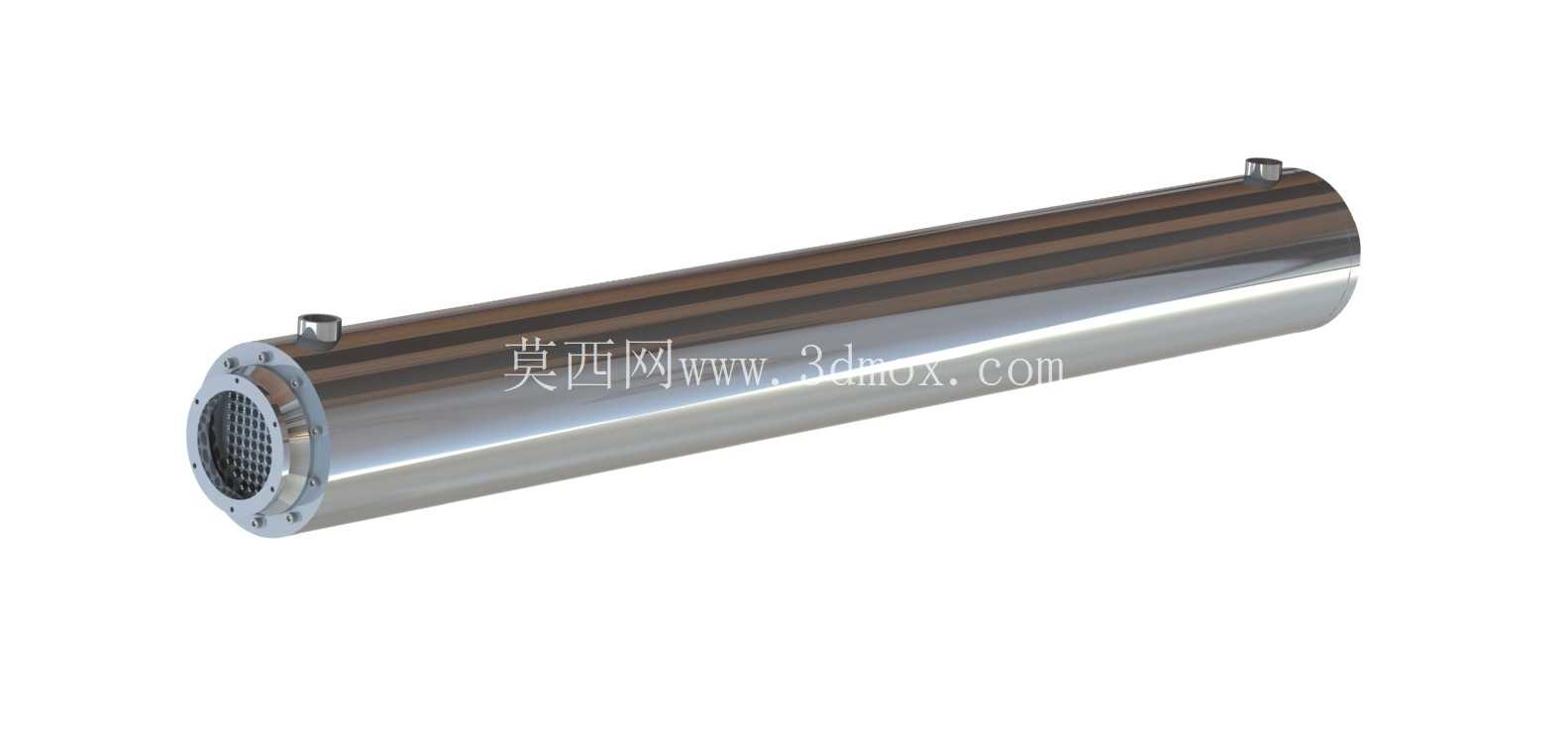

从功能特性层面看，该装置摒弃了传统密集管束的换热结构，核心换热段填充开孔率均匀的多孔金属铝基材，泡沫铝内部连通的微米级孔隙可以将通入的氖气切割为无数微小流束，极大拓展气固换热接触面积，相比同体积的光管管束结构，换热效率可提升40%以上，同时多孔结构本身具备的阻尼特性可以匀化气流分布，避免壳程出现气流短路、局部换热死区的问题。装置两端采用集成式管箱结构，进气端设置均流孔板，保证进入多孔芯段的气流沿筒体径向均匀分布，出气端设置集流腔，将换热后的氖气汇总导出，筒体外侧采用薄壁承压外壳，兼顾结构强度与轻量化需求，外壳与多孔芯段之间预留微量膨胀间隙，可抵消低温工况下金属材料收缩产生的装配应力，避免长期冷热交变工况下出现焊缝开裂、芯段松动的故障。

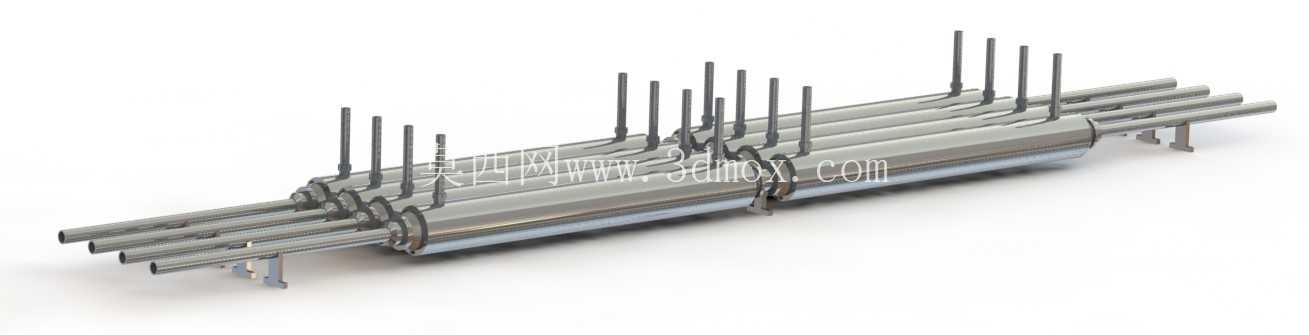

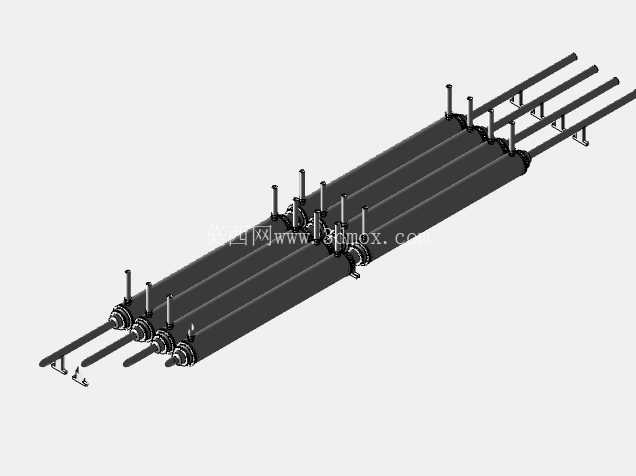

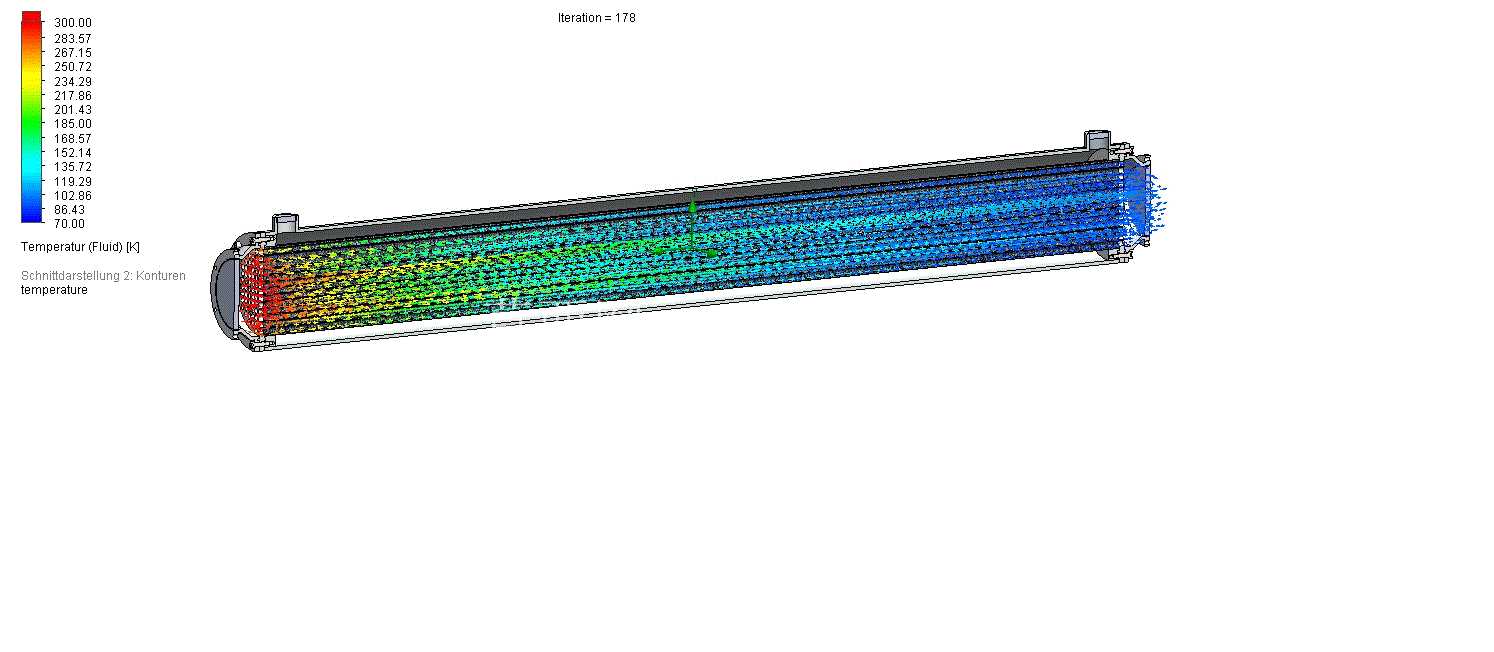

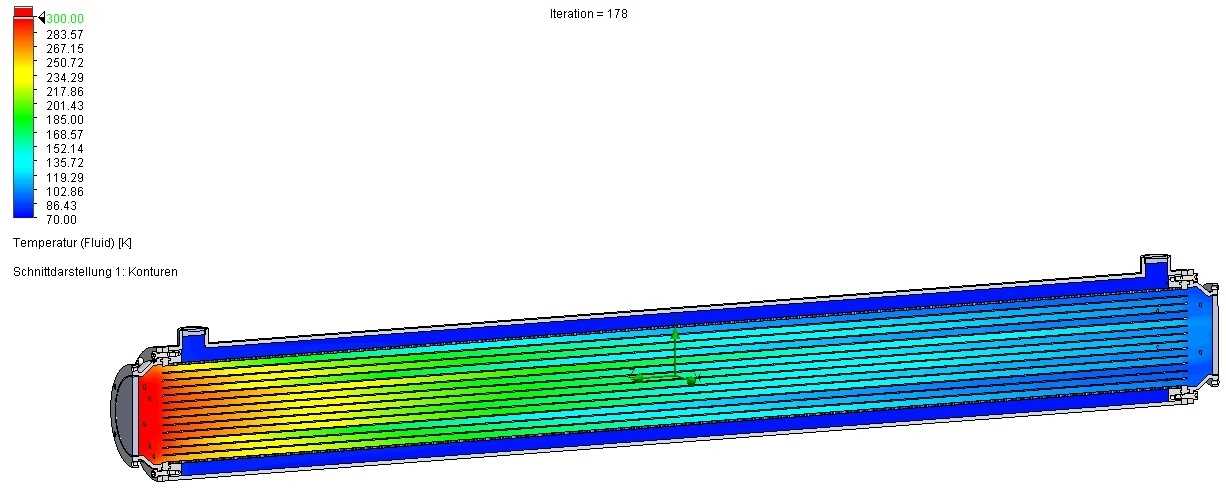

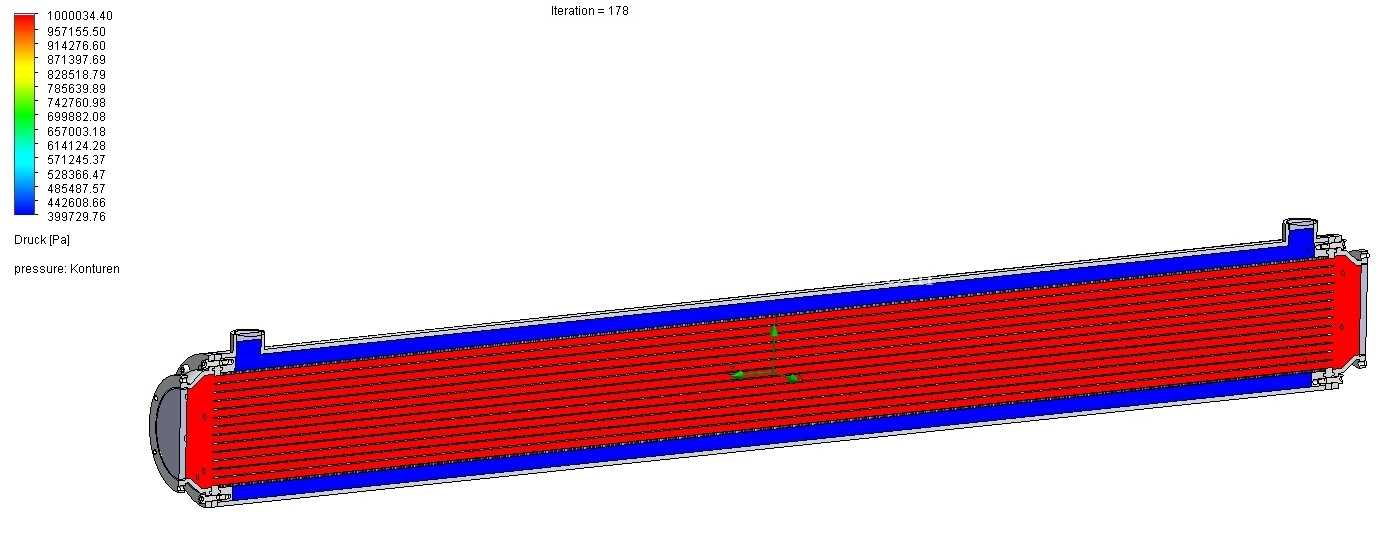

设计过程中，首先围绕氖气的物性参数确定换热功率边界，根据目标换热量反推多孔铝的开孔率、孔隙密度以及芯段长度，经过多轮流热耦合仿真迭代，最终确定芯段的长径比控制在8:1区间，既保证气流在芯段内有足够的停留时间完成热量交换，又不会因为流道过长造成压损超出系统允许阈值。筒体两端的连接接口采用标准快装法兰结构，法兰密封面选用金属缠绕垫片，适配低温工况下的密封需求，避免橡胶类密封件在低温下脆化导致工质泄漏。安装边界层面，装置整体为卧式长筒结构，筒体下方设置两个鞍式支撑座，支撑座的安装孔距根据筒体长度做了适配，安装时可直接通过螺栓固定在管线支架上，两端接口的同轴度公差控制在0.1mm以内，可直接对接同管径的工艺管线，不需要额外加装过渡调整段。

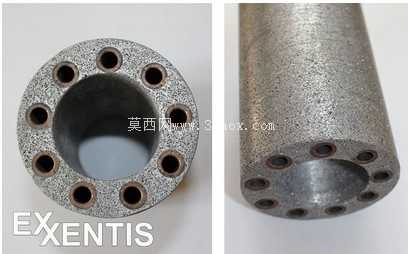

从结构细节来看，多孔铝芯段与筒体内壁之间采用过盈配合加局部点焊的固定方式，既保证芯段与筒体壁面的接触热阻处于较低水平，又能避免气流从芯段与筒壁的间隙旁通，影响整体换热效率。装置的温度测点预留位置设置在进气、出气端的管箱上，可直接插入铂电阻温度传感器实时监测工质进出温度，不需要额外在筒体上开孔改造，方便现场运维过程中的性能校验。针对低温工况下的结露问题，筒体外侧预留了保温层安装空间，现场安装时可根据实际环境温度包裹对应厚度的聚氨酯或气凝胶保温层，避免冷量散失造成换热效率下降，同时防止外壳表面结露滴水影响周边设备运行。

不同于常规换热器只侧重换热性能的设计思路，该结构在设计阶段就充分考虑了回收场景的使用需求，多孔铝芯段具备一定的杂质截留能力，可以过滤氖气中携带的微小固体颗粒，在换热的同时完成工质的粗过滤，减少下游管线过滤器的负载。同时多孔金属铝本身具备良好的抗冲击性能，在气流出现压力波动时，芯段可以吸收部分冲击能量，降低气流脉动对下游精密仪表、阀门的影响。整个装置的流道无死角设计，在停机维护时可以通过进气端接入吹扫气体，将芯段内残留的工质、杂质完全吹出，不需要拆解设备即可完成在线清洁，大幅降低运维工作量。
